Soporte de Placas PCB para Riel DIN
$ 990 IVA incluido

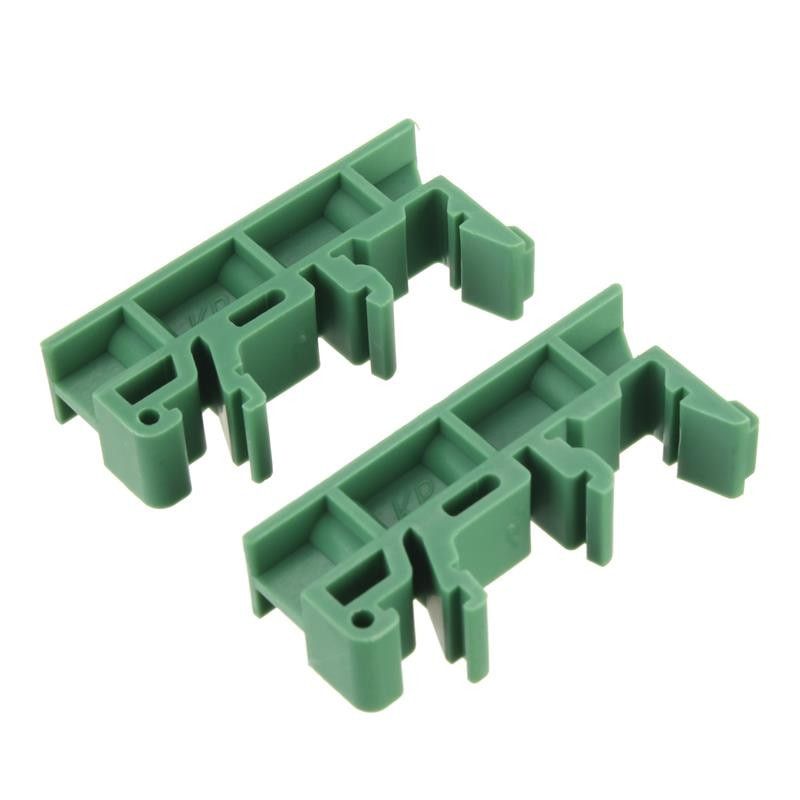

Soporte para montar una placa PCB en riel DIN de 35 mm. Se vende por unidad e incluye 1 soporte de 43 x 9,8 x 19 mm con 2 tornillos autorroscantes de 3 x 8 mm.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
Precios por Volumen
Lleva más, paga menos automáticamente.| Desde 50 unids. | -5% | $ 941 c/u |
| Desde 100 unids. | -8% | $ 911 c/u |
| Desde 200 unids. | -12% | $ 871 c/u |
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Ficha técnica (PDF)4 páginas, revisión 1
Otros que te podrían interesar
¿Qué es el soporte de placas PCB para riel DIN?
El soporte de placas PCB para riel DIN es una pieza de montaje que fija una placa de circuito ya armada a un riel DIN de 35 mm (TS 35), el estándar de los tableros eléctricos y de automatización. Se engancha en el riel y la placa se atornilla encima, sin perforar el tablero.
Se vende por unidad y cada una incluye 1 soporte con 2 tornillos autorroscantes. Es útil para montar placas de control, módulos y circuitos propios dentro de un tablero, de forma ordenada y fácil de retirar.
Características Técnicas
Soporte
| Parámetro | Valor |
|---|---|
| Dimensiones | 43 x 9,8 x 19 mm |
| Agujeros de montaje | 3, de 3,2 mm de diámetro, a igual distancia entre sí |
| Separación entre agujeros de los extremos | 28,3 mm de borde a borde (25,1 mm entre centros) |
| Riel compatible | Riel DIN de 35 mm (TS 35) |
Tornillos incluidos
| Parámetro | Valor |
|---|---|
| Cantidad | 2 por soporte |
| Tipo | Autorroscantes, con punta, negros, de cabeza avellanada |
| Diámetro | 3 mm |
| Largo | 8 mm |
Contenido
| Parámetro | Valor |
|---|---|
| Incluye | 1 soporte y 2 tornillos |
| No incluye | Riel DIN ni placa |
Aplicaciones
- Montaje de placas de control en tableros eléctricos.
- Fijación de módulos y circuitos propios en riel DIN.
- Proyectos de automatización e IoT dentro de gabinetes.
Preguntas Frecuentes
¿Sirve para montar una placa en un riel DIN de 35 mm?
Sí. Se engancha en el riel DIN de 35 mm (TS 35) de los tableros eléctricos y de automatización, y la placa se atornilla encima. El riel no viene incluido.
¿Se vende por unidad o por par? ¿Qué trae?

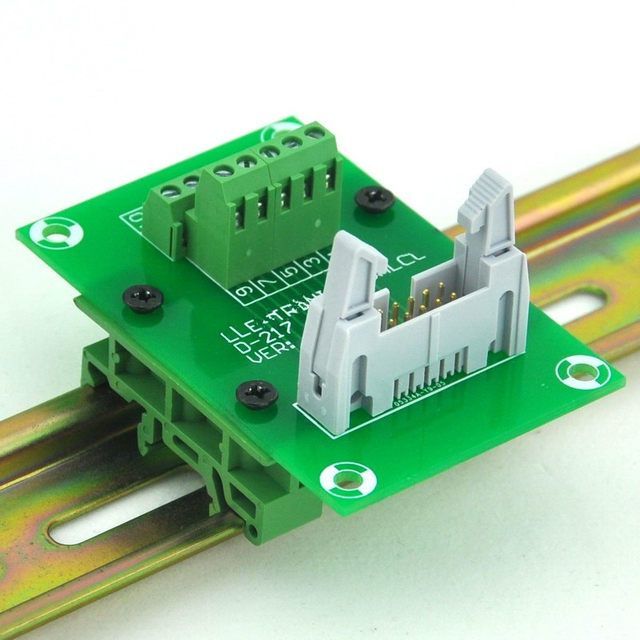

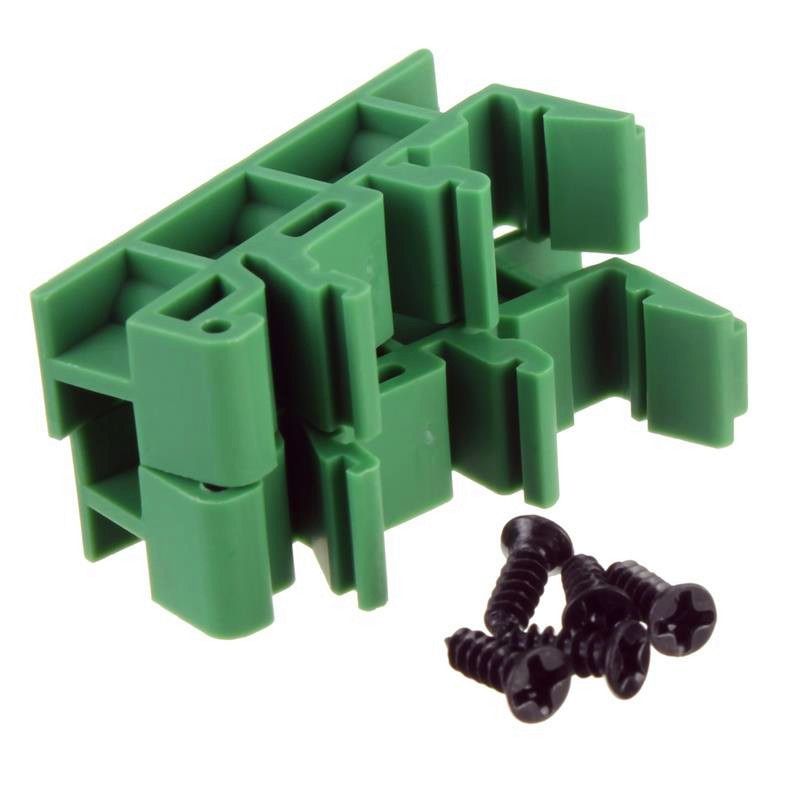

Por unidad. Cada unidad trae 1 soporte y 2 tornillos autorroscantes, con punta, de 3 mm de diámetro y 8 mm de largo. La cantidad de soportes que necesitas depende del tamaño de tu placa. La placa con borneras y conector que aparece en una de las fotos no viene incluida.

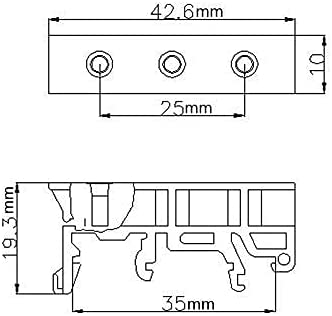

¿Qué medidas tiene y a qué distancia van los agujeros?

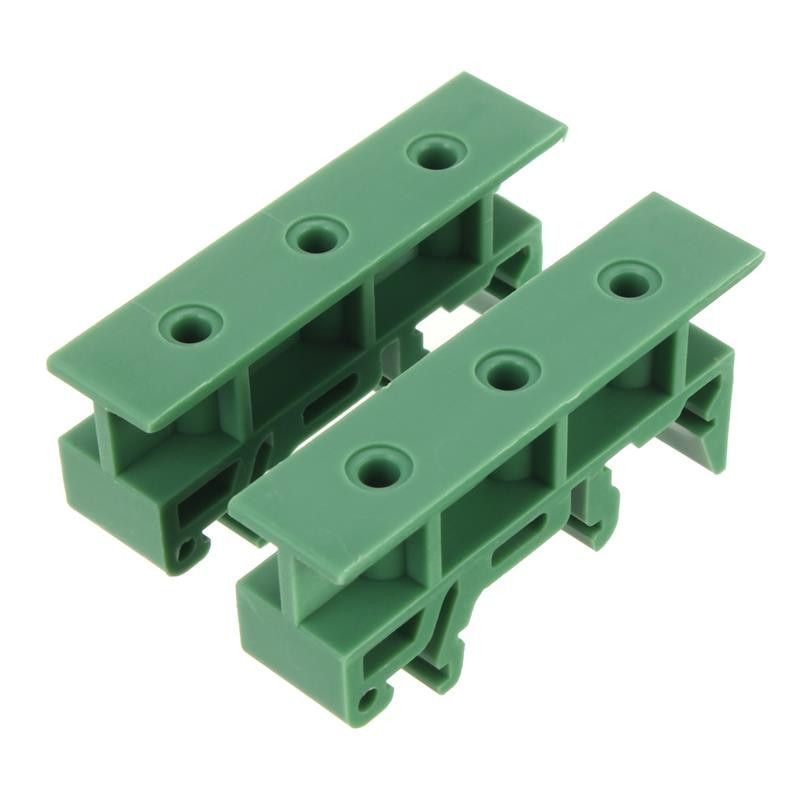

Mide 43 x 9,8 x 19 mm. En la cara superior tiene 3 agujeros de 3,2 mm, a igual distancia entre sí, donde se atornilla la placa. Entre los de los extremos hay 28,3 mm de borde a borde, que equivalen a 25,1 mm entre centros.
¿Sirve para sujetar una placa mientras la sueldo?
No. Es una pieza de montaje que fija una placa ya armada a un riel DIN de 35 mm, dentro de un tablero. Para soldar se usa una tercera mano o una base de soldadura.
