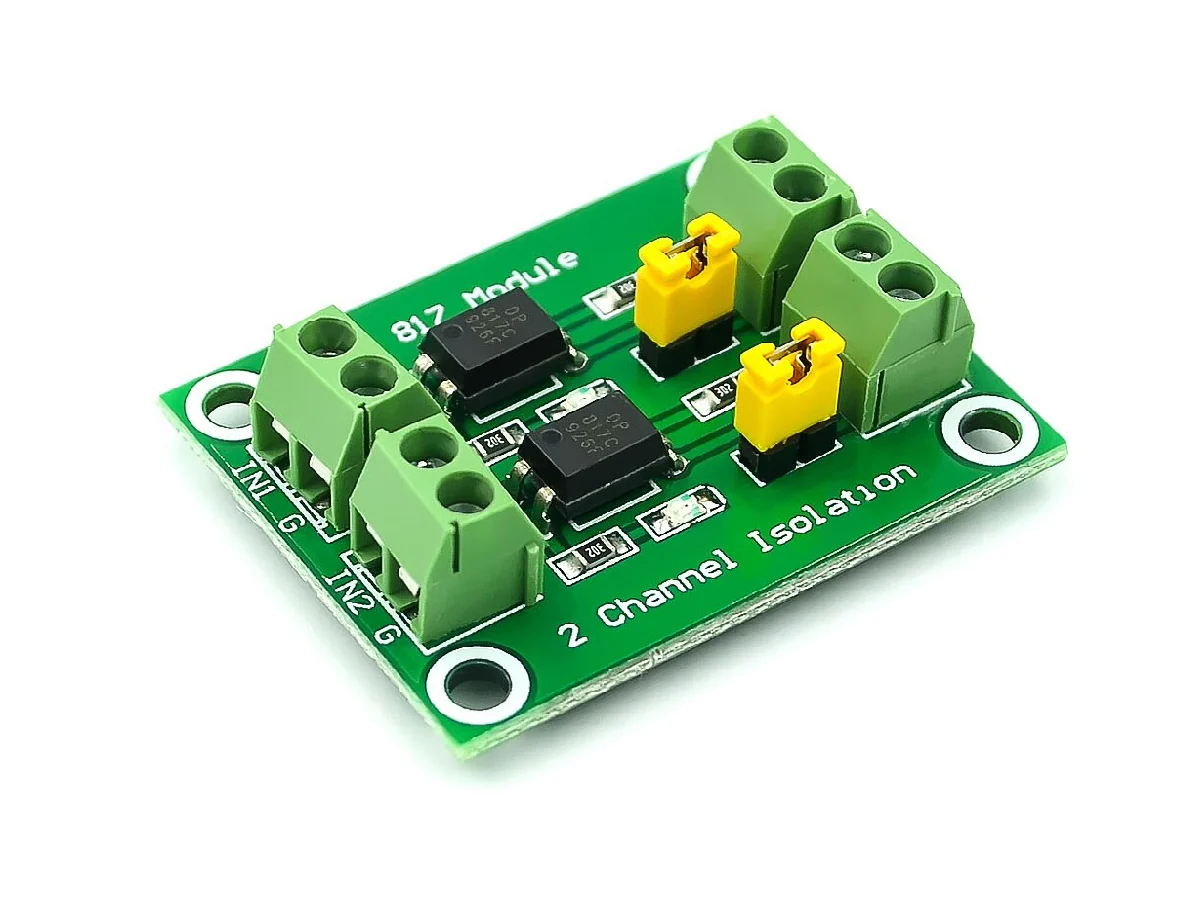

Módulo Optoacoplador de Aislamiento 2 Canales PC817
$ 2.490 IVA incluido
Módulo optoacoplador PC817 de 2 canales que permite aislar eléctricamente señales de control, protegiendo microcontroladores frente a ruido y picos de voltaje. Compatible con señales de entrada entre 3,6 V y 24 V, como la de un pin de 5 V de Arduino Uno, y conmutación de salida entre 3,6 V y 30 V. La salida es una señal de control para MOSFETs, transistores o la entrada de un módulo de relé.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Otros que te podrían interesar
El Módulo Optoacoplador PC817 de 2 Canales es una solución simple y confiable para aislar eléctricamente tus señales de control, protegiendo microcontroladores y circuitos sensibles frente a interferencias, ruido eléctrico y picos de voltaje. Es ideal cuando necesitas controlar un circuito externo sin conectar directamente las tierras, reduciendo problemas por lazos de masa y mejorando la estabilidad del sistema.
Este módulo ofrece 2 canales independientes de optoaislamiento, permitiendo conmutar señales del lado de salida con un circuito separado del lado de control. Es una excelente opción para activar etapas de potencia como MOSFETs o transistores, y para dar la orden a un módulo de relé o a entradas de equipos que no requieren alta corriente de disparo.
Características principales
- Aislamiento galvánico mediante optoacopladores PC817
- 2 canales de control independiente
- Voltaje de señal de entrada (control): 3.6V a 24V
- Rango de voltaje en salida: 3.6V a 30V
- Corriente de salida: con 5 V en la entrada, la salida sirve como señal de control hacia la entrada de otra placa, no para alimentar cargas
- Señales pulsadas: hasta 4kHz (no recomendado para frecuencias superiores)
- Selección de salida alto o bajo potencial mediante jumper (según configuración del módulo)
Usos típicos
- Protección de salidas de un Arduino Uno (5 V) o de un PLC frente a ruidos del lado de potencia. Los 3,3 V de un ESP32 quedan bajo el mínimo de 3,6 V de la entrada: con un ESP32 o una Raspberry Pi necesitas un transistor que active la entrada con 5 V o más
- Activación segura de compuertas de MOSFETs o bases de transistores
- Interfaz aislada hacia la entrada de un módulo de relé o de módulos de potencia externos
- Automatización y control donde se necesita separar eléctricamente control y carga
Nota importante: la salida del optoacoplador está pensada para conmutar señales y entregar una corriente limitada, que no alcanza para mover la bobina de un relé ni un motor. Si tu carga requiere más corriente (motores, tiras LED, relés, etc.), usa este módulo como etapa de aislamiento para activar un driver externo (MOSFET, transistor o módulo de relé adecuado).
