Conector Empalme Rápido Palanca PCT 221
Conector empalme rápido palanca PCT 221 en 2, 3 y 5 vías. Une cables de 0.08 a 4 mm² sin herramientas, soporta 32A y 250V AC, y es totalmente reutilizable.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
¿Qué es el Conector Empalme Rápido Palanca PCT 221?
El conector empalme rápido palanca PCT 221 es un borne de resorte reutilizable que une y deriva cables sin herramientas, sin cinta aislante y sin soldadura. Sigue el estándar de la serie 221, el mismo formato que popularizó Wago, y reemplaza al empalme con huincha por una unión mecánica firme que no se afloja con la vibración ni con los ciclos térmicos.

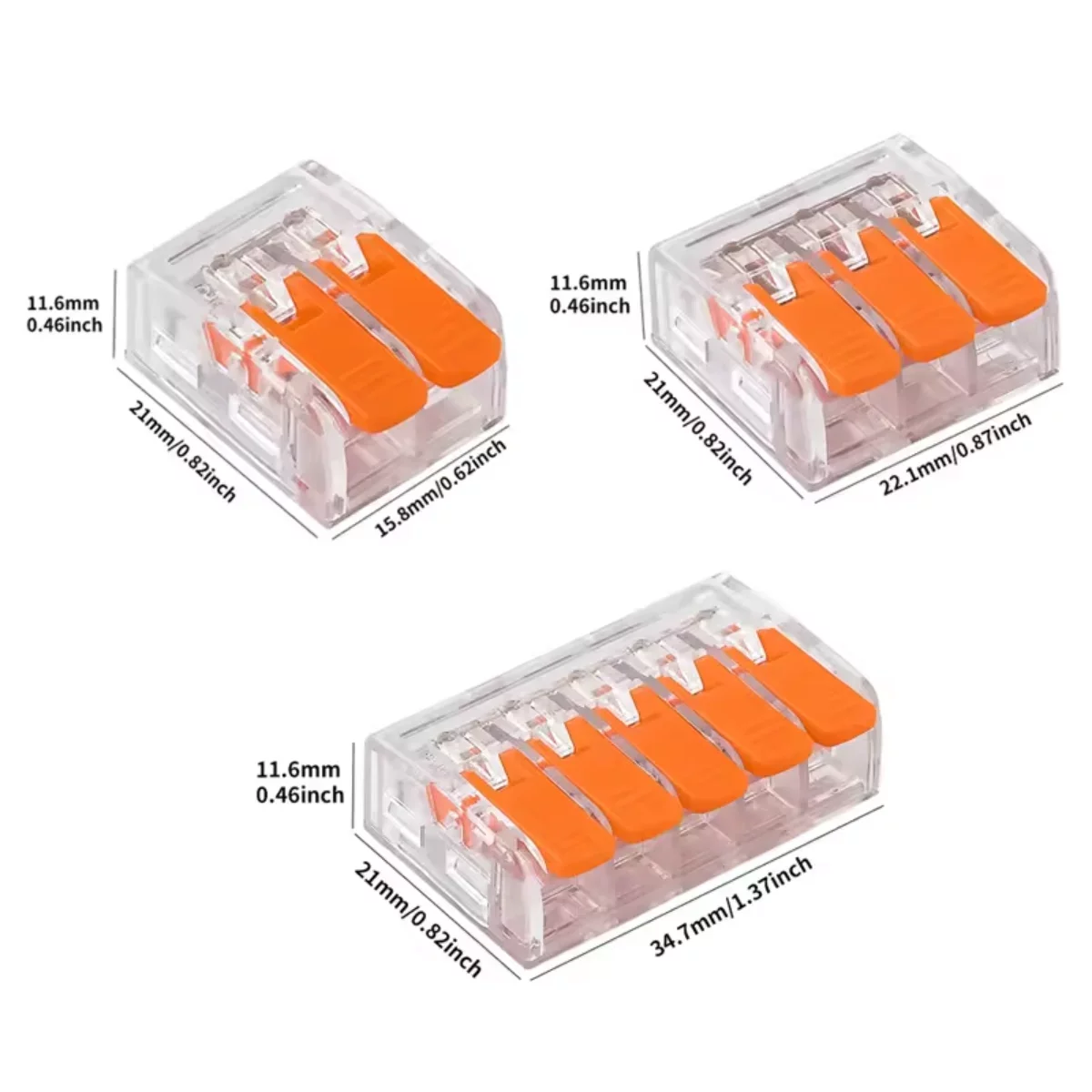

Cada vía tiene su propia palanca independiente: se levanta a 90°, se inserta el conductor pelado y se baja la palanca para fijarlo. El cuerpo de policarbonato transparente deja ver si el cable llegó al fondo, y un orificio de prueba en la parte superior permite medir voltaje o continuidad con el multímetro sin desarmar la conexión. Se ofrece en versiones de 2, 3 y 5 vías.
Características Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de producto | Conector de empalme rápido por palanca reutilizable |
| Método de conexión | Borne de resorte accionado por palanca manual |
| Calibre de cable admitido | 0.08 a 4.0 mm² (AWG 28 a 12) |
| Tipos de conductor | Rígido, semirrígido y flexible multifilar |
| Voltaje nominal | 250 V / 400 V AC |
| Corriente nominal | 32 A |
| Voltaje de impulso soportado | 4 kV |
| Longitud de pelado | 9 a 10 mm |
| Material del cuerpo | Policarbonato autoextinguible transparente |
| Contacto interno | Cobre electrolítico estañado con resorte de acero inoxidable |
| Temperatura de operación | 40 °C bajo cero hasta 105 °C |
| Punto de prueba para tester | Sí, orificio superior para puntas del multímetro |
| Variante | Modelo | Vías | Uso típico |
|---|---|---|---|

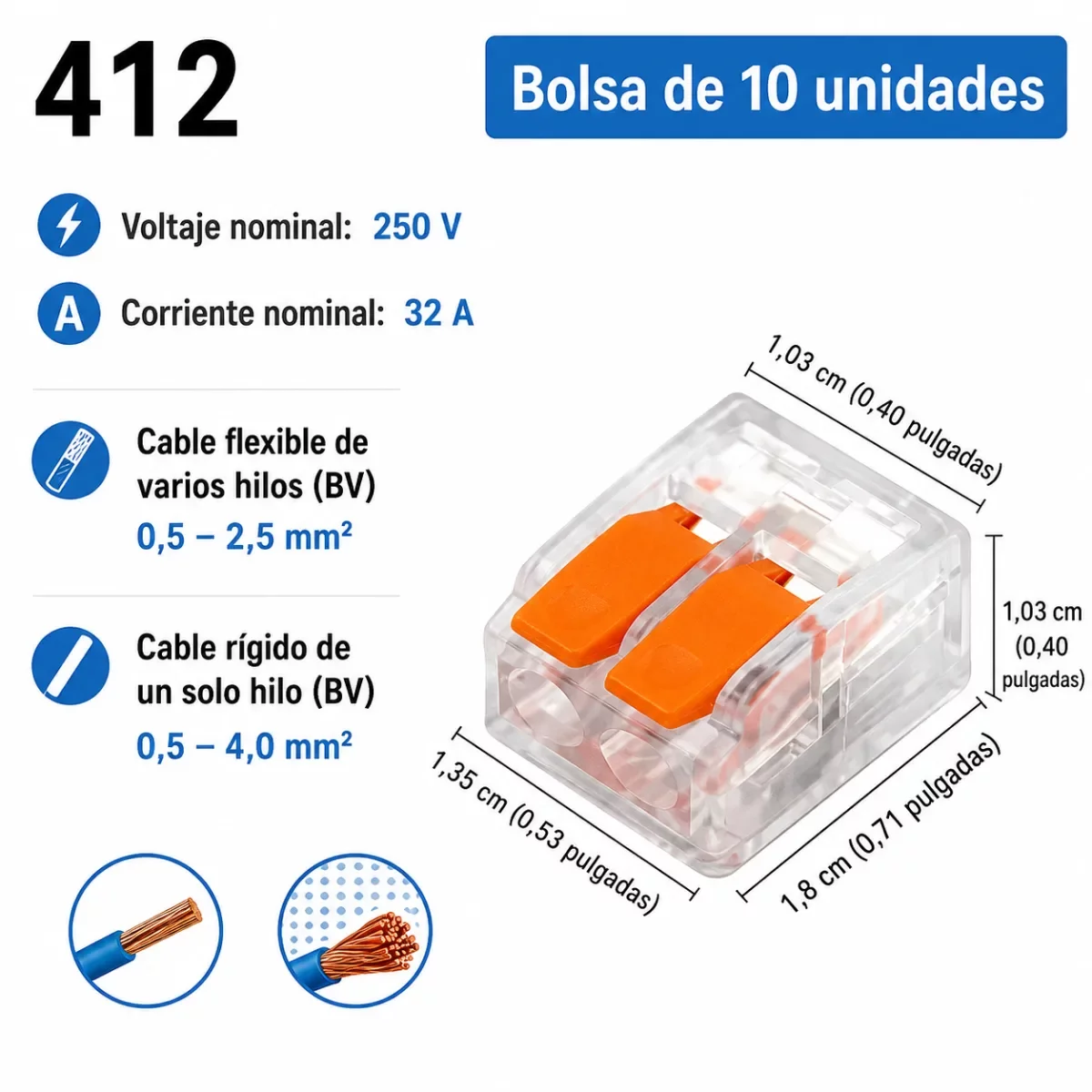

| 2 Pines | PCT 212 | 2 | Empalme directo de extensión, unir un cable con otro |

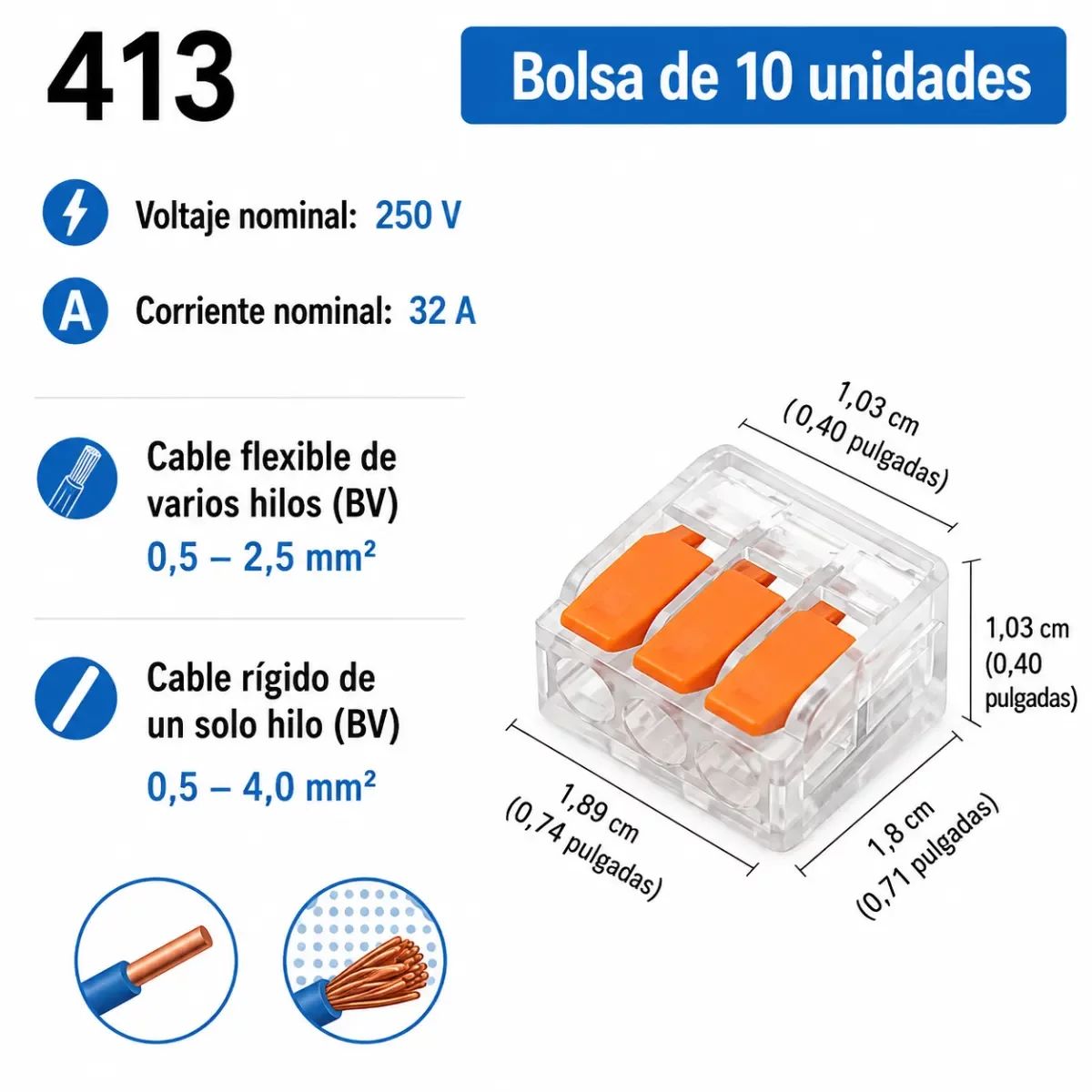

| 3 Pines | PCT 213 | 3 | Derivación simple, repartir fase o neutro hacia dos salidas |

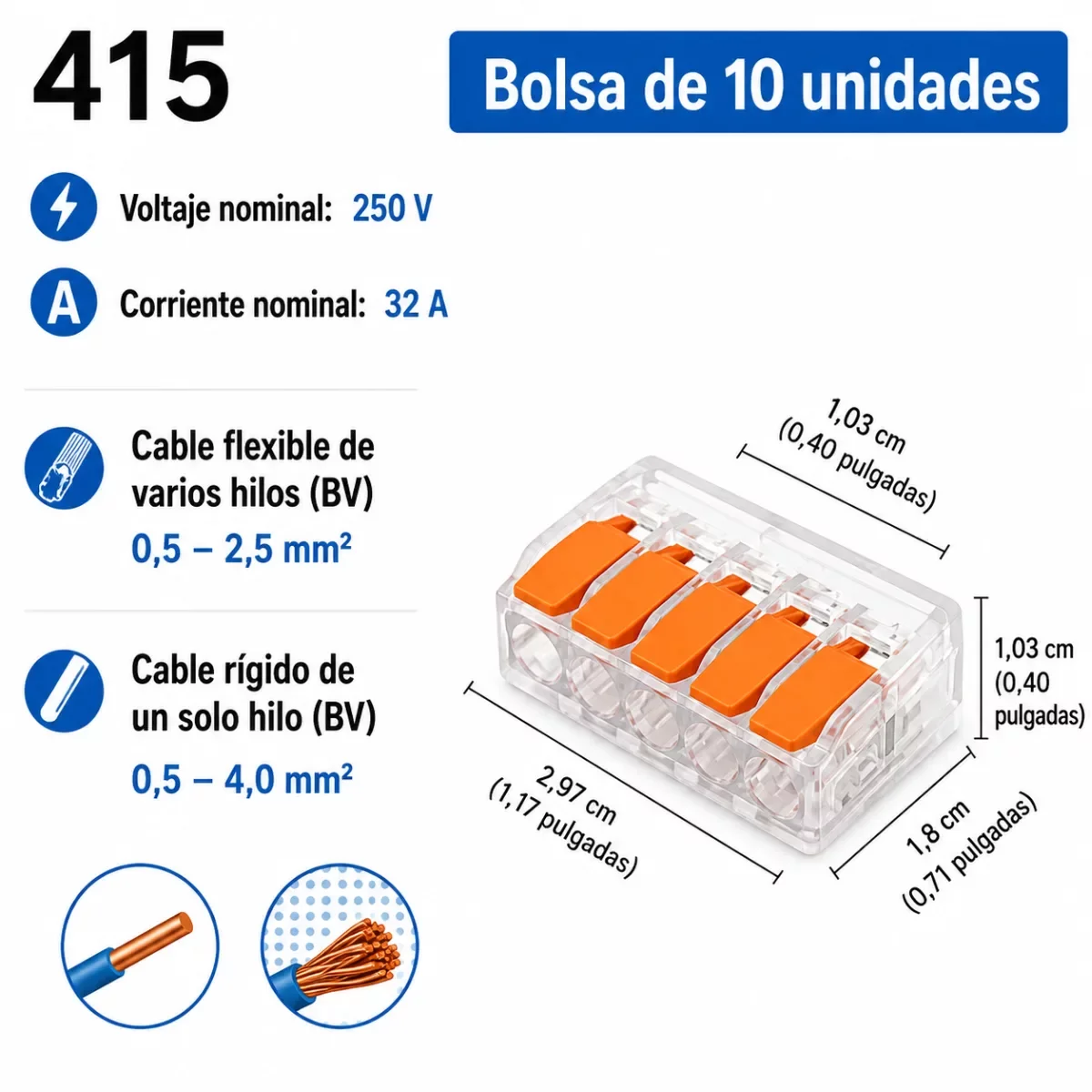

| 5 Pines | PCT 215 | 5 | Distribución en caja de derivación hacia cuatro salidas |
| Característica | Detalle |
|---|---|
| Conexión sin herramientas | Levantar la palanca a 90°, insertar el cable pelado y bajar la palanca |
| Totalmente reutilizable | Abre y cierra el contacto las veces que necesites sin dañar el conductor |
| Cuerpo transparente | Permite verificar a simple vista que el cable quedó insertado hasta el fondo |
| Mezcla de calibres | Une conductores de distinto calibre y tipo en un mismo bloque |
| Puerto de medición | Mide continuidad o voltaje sin desmontar la conexión ni exponer el cable |
| Empalme aislado | Encierra el contacto en el cuerpo plástico y elimina el falso contacto de la cinta |
Aplicaciones
- Cajas de derivación y empalmes en instalaciones domiciliarias de 220V
- Tableros de automatización y control
- Instalación y reparación de iluminación LED
- Robótica, prototipado y bancos de prueba
- Conexión de sensores y actuadores dentro de gabinetes
- Reparación de artefactos y luminarias sin soldadura
Preguntas Frecuentes
¿Qué variante debo elegir, 2, 3 o 5 pines?
La cantidad de pines es la cantidad de cables que entran al mismo nodo eléctrico. La de 2 pines sirve para empalmar un cable con otro y extender una línea. Las de 3 y 5 pines se usan para derivar: una entrada desde la línea principal y dos o cuatro salidas hacia luminarias, enchufes o circuitos secundarios.
¿Sirve para la red eléctrica domiciliaria de 220V?
Sí. Está especificado para 250 V y 400 V AC con una corriente nominal de 32 A, muy por encima de los circuitos habituales de iluminación de 10 A y de fuerza de 16 A. Toda intervención en la red domiciliaria debe hacerla una persona calificada y con el circuito desenergizado.
¿Hay que estañar los cables multifilares antes de insertarlos?
No. La abrazadera de resorte reparte la presión de forma pareja sobre todos los hilos del conductor, así que no se deshilachan ni se aplastan. Estañar la punta incluso es contraproducente, porque el estaño fluye con el tiempo y afloja el contacto.
¿Cuántas veces se puede reutilizar el conector?
El mecanismo de palanca está diseñado para abrir y cerrar de forma repetida sin perder fuerza de sujeción, por lo que se puede reubicar el mismo conector al modificar o reparar un circuito. Basta con levantar la palanca a 90° y retirar el conductor sin tirar del cuerpo.
Complementa tu proyecto
| Pines | 2 Pines, 3 Pines, 5 Pines |
|---|
Aún no hay opiniones
Sé el primero en compartir tu experiencia con este producto.
