$ 7.940 IVA incluido
El Repartidor Tetrapolar Eléctrico 4×7 Polos (125A) es un bloque de distribución de alta potencia para riel DIN. Soporta 125A/500V con 4 bloques de 7 salidas cada uno, ideal para la distribución organizada de las tres fases y el neutro en paneles de control industriales.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

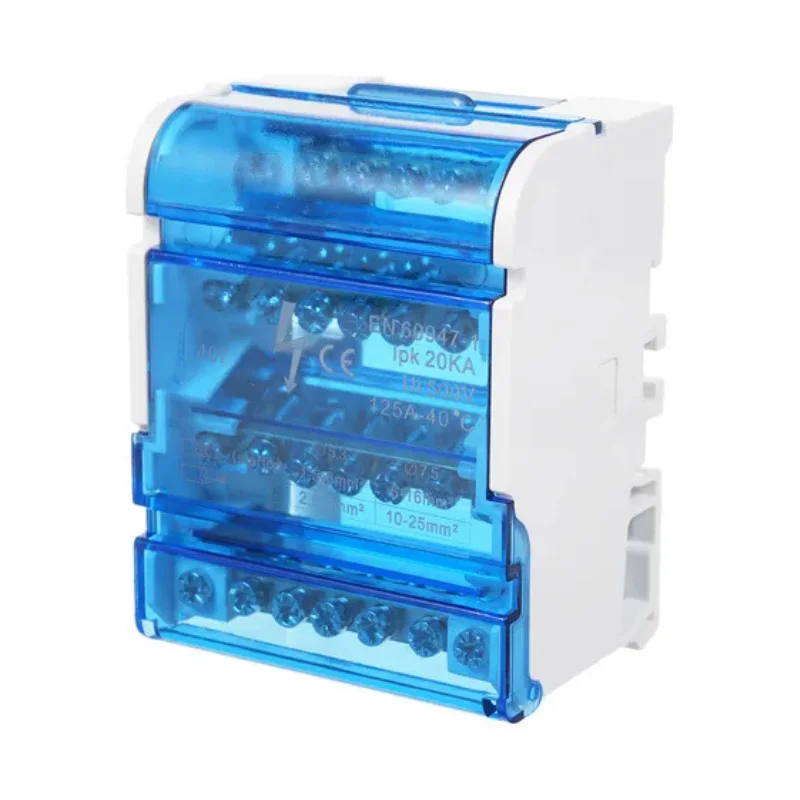

El Repartidor Tetrapolar Eléctrico 4×7 Polos – 125A es un bloque de distribución de energía industrial de alta capacidad, diseñado para organizar y distribuir la alimentación eléctrica de manera profesional y segura en sistemas trifásicos. Este repartidor es de tipo tetrapolar, lo que significa que puede manejar cuatro líneas de alimentación (ej. las tres fases y el neutro en sistemas AC trifásicos).

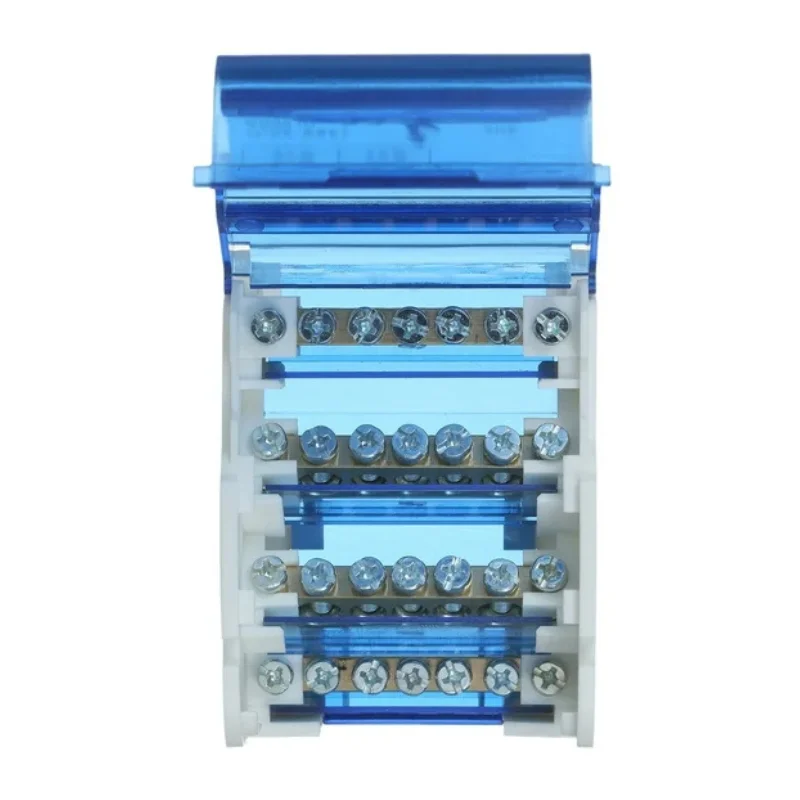

La característica principal de este componente es su capacidad para soportar una corriente nominal de hasta 125 Amperios (A) y un voltaje de aislamiento de hasta 500V, lo que lo hace ideal para aplicaciones de alta potencia. El diseño de 4×7 polos significa que hay cuatro bloques de conexión principales, cada uno con una entrada y múltiples (generalmente 7) puntos de conexión de salida, permitiendo la distribución a varios circuitos derivados. Su construcción en una caja plástica aislada con tapa transparente, junto con los terminales de cobre/latón y bornes de tornillo, asegura un contacto eléctrico fiable y una protección superior contra el contacto accidental. Se monta de forma sencilla en un riel DIN estándar, lo que facilita su integración en cuadros eléctricos industriales y de distribución.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Producto | Repartidor / Bloque de Distribución Eléctrica Tetrapolar |
| Corriente Nominal Máxima | 125 A |
| Voltaje Nominal de Aislamiento (Ui) | 500 V |
| Corriente de Cortocircuito (Idk) | 20 kA |
| Número de Polos | 4 Polos (L1, L2, L3, N o similares) |
| Número de Conexiones por Polo | 1 entrada principal y 7 salidas (4×7) |
| Método de Montaje | Riel DIN Estándar |
| Material de la Carcasa | Plástico aislante (PC, Poliamida, o similar) con tapa transparente |
| Material de los Bloques | Cobre o Latón |
| Método de Conexión | Bornes de tornillo para cables de diferentes calibres |
| Calibre de Cable de Entrada | Variable (ej. 10 – 25 mm²) |
| Calibre de Cable de Salida | Variable (ej. 2.5 – 16 mm²) |
| Certificaciones | CE, EN 60947-1, RoHS (típicas) |
| Grado de Protección IP | Generalmente IP20 (protegido contra el contacto con dedos) |
| Temperatura de Operación | -25°C a +40°C (típica) |
Características Adicionales
| Característica | Detalle |
|---|---|
| Alta Capacidad de Corriente (125A) | Adecuado para la distribución de energía de alta potencia en sistemas trifásicos |
| Diseño Tetrapolar (4 Polos) | Permite distribuir las tres fases y el neutro de forma organizada y segura |
| Caja Protectora con Tapa | Ofrece aislamiento y seguridad, previniendo el contacto accidental y la entrada de polvo |
| Montaje en Riel DIN | Facilita una instalación estandarizada, modular y ordenada en paneles eléctricos |
| Bornes de Tornillo Robustos | Aseguran una conexión eléctrica firme y fiable para cables de diferentes calibres |
| Ventanas Transparentes | Permite la inspección visual de las conexiones sin retirar la tapa |
| Versatilidad de Uso | Ideal para cuadros de distribución, paneles de control y automatización industrial |
Preguntas Frecuentes
¿Qué significa que este repartidor sea «tetrapolar»?
Que sea «tetrapolar» significa que el repartidor tiene cuatro bloques de conexión aislados entre sí. Se utiliza para distribuir las cuatro líneas de un sistema eléctrico trifásico, que son comúnmente las tres fases (L1, L2, L3) y el neutro (N). Esto es esencial para mantener la integridad de la polaridad y el aislamiento de los circuitos derivados.
¿Cuál es la función de los «4×7 polos»?
Los «4×7 polos» indican que el repartidor tiene cuatro bloques de conexión principales (polos). Cada uno de estos bloques tiene una entrada principal de alta capacidad y siete puntos de conexión de salida de menor capacidad. Esto permite tomar una línea de alta corriente y distribuirla a hasta 7 circuitos derivados de forma organizada y segura.
¿Es este repartidor apto para uso residencial o solo industrial?
Dado que soporta hasta 125A y es de tipo tetrapolar, este repartidor es apto para una amplia gama de aplicaciones, pero su uso es más común en el ámbito industrial y comercial. Puede ser utilizado en paneles de control industriales, cuadros de distribución de edificios comerciales o residenciales de gran envergadura, y en cualquier instalación que requiera una distribución trifásica de alta potencia.
¿Cuál es el voltaje y la corriente máxima que puede soportar?
Este repartidor está clasificado para un voltaje de aislamiento nominal de hasta 500V y una corriente nominal máxima de 125A. Es fundamental asegurarse de que el calibre del cable de entrada y salida, así como los disyuntores de los circuitos derivados, estén clasificados para la corriente máxima que fluye a través del repartidor.
¿Cómo se monta este repartidor en un riel DIN?
Este repartidor tiene un diseño de carcasa con un mecanismo de clip en la parte inferior que permite encajarlo fácilmente en un riel DIN estándar de 35mm. Simplemente se presiona el repartidor sobre el riel y el clip lo sujeta firmemente en su lugar, lo que facilita una instalación rápida y modular.
