Módulo de inclinación doble con comparador LM393 y potenciómetros de ajuste. Ideal para detección de vuelco y sistemas de alarma. Stock disponible en Curicó con envío a todo Chile.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
¿Qué es el Sensor Inclinación Doble Canal?
El Sensor de Inclinación de Doble Canal es un dispositivo electromecánico diseñado para detectar cambios en la orientación espacial respecto al eje gravitacional. A diferencia de los módulos simples, este componente integra dos unidades de detección independientes, lo que permite una redundancia lógica o la monitorización de dos ejes de inclinación distintos simultáneamente. Utiliza tecnología de conmutación por bola metálica (comúnmente tipo SW-520D), donde el movimiento físico de una esfera interna cierra o abre un circuito eléctrico al alcanzar un ángulo crítico. Es una solución robusta y de bajo costo para sistemas de seguridad, juguetes electrónicos, control de periféricos y dispositivos de ahorro de energía que requieren activarse mediante movimiento o cambios de posición física sin la complejidad de un acelerómetro digital.

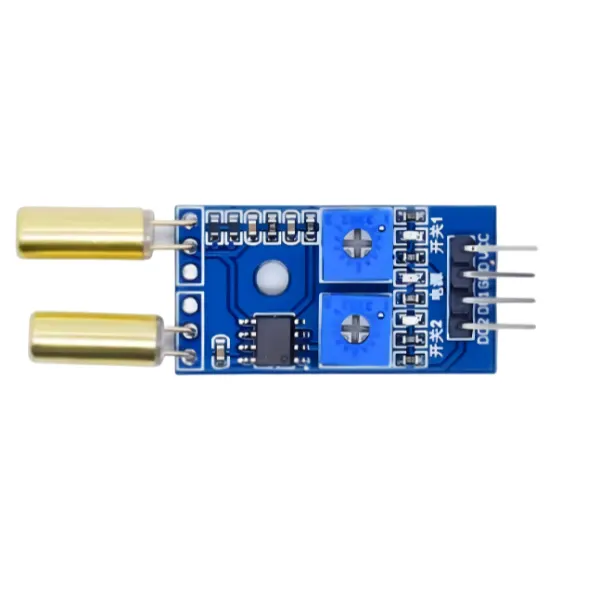

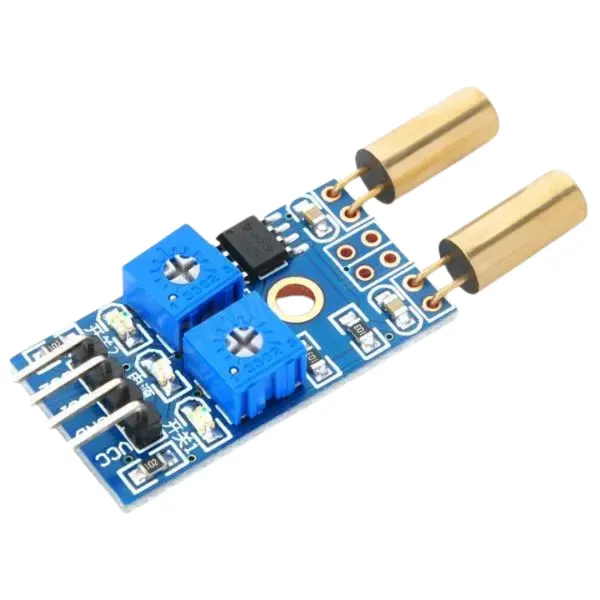

La Arquitectura de Hardware de este módulo destaca por su integración de un comparador de voltaje de precisión LM393 de doble canal. Este circuito integrado se encarga de procesar las señales analógicas provenientes de los switches de bola y convertirlas en señales digitales limpias (0 y 1), eliminando el ruido eléctrico mediante histéresis. El PCB cuenta con dos potenciómetros de precisión (trimmer) de 10k Ohms, los cuales permiten ajustar de forma independiente la sensibilidad de disparo para cada canal. Además, incorpora diodos LED indicadores: uno para la alimentación general (VCC) y dos indicadores de estado de salida (D0), facilitando el diagnóstico visual durante la etapa de prototipado y depuración del código.
Características Técnicas
El funcionamiento interno del módulo se basa en el principio de conducción por gravedad. Cuando el sensor se encuentra en una posición vertical u horizontal específica (según el montaje), la bola metálica interna hace contacto con los terminales, permitiendo el flujo de corriente hacia el comparador LM393. Al inclinarse más allá del umbral definido, la bola se desplaza, rompiendo el contacto. El comparador compara esta caída de tensión contra la referencia establecida por el potenciómetro; si la señal supera el umbral, la salida digital D0 cambia su estado lógico. Esta arquitectura garantiza una respuesta rápida en nanosegundos y una inmunidad superior a interferencias electromagnéticas externas en comparación con sensores puramente analógicos.
| Especificaciones Eléctricas | Valor Nominal |
|---|---|
| Tensión de Operación (VCC) | 3.3V – 5V DC |
| Corriente de Salida (Sink/Source) | >15 mA |
| Consumo de Corriente Quiescente | < 5 mA |
| Tipo de Salida | Digital Conmutada (Lógica TTL) |
| Pinout del Módulo | Descripción de Función |
|---|---|
| VCC | Entrada de alimentación positiva |
| GND | Referencia de tierra común |
| D0_1 | Salida digital Canal A (Nivel bajo al activar) |
| D0_2 | Salida digital Canal B (Nivel bajo al activar) |
| Dimensiones y Ambiente | Rango / Detalle |
|---|---|
| Dimensiones del PCB | 32mm x 14mm x 7mm |
| Temperatura de Trabajo | -10°C a +70°C |
| Tipo de Sensor | Vibration / Tilt Ball Switch |
| Diámetro de Montaje | 3.0mm (Perforación central) |
Preguntas Frecuentes
¿Puedo conectar este sensor directamente a un relé?
No se recomienda la conexión directa, ya que la corriente de salida del comparador LM393 es de aproximadamente 15mA. Debe utilizar un transistor NPN (como el 2N2222) o un módulo de relé optoacoplado que acepte señales TTL.
¿Cuál es la diferencia entre este sensor y un acelerómetro MPU6050?
Este es un sensor binario (todo o nada) que detecta inclinación física, mientras que el MPU6050 entrega valores precisos de ángulo en grados y aceleración en 3 ejes. El sensor tilt es ideal para aplicaciones simples donde no se requiere procesar matemáticas complejas.
¿Por qué el LED de salida parpadea erráticamente?
Esto sucede generalmente por vibraciones mecánicas o si el sensor está cerca de su umbral de disparo. Se recomienda ajustar el potenciómetro para mayor estabilidad o implementar un filtro de «debouncing» por software en el microcontrolador.
¿Es resistente a la intemperie?
No, este módulo tiene un grado de protección IP00. Si se utiliza en exteriores, debe montarse dentro de una caja estanca, asegurando que el sensor tenga libertad de movimiento interno si está suspendido.
