$ 3.990 IVA incluido
El Módulo Detector de Llama de Cinco Canales es un sensor de infrarrojos con cinco fototransistores que detectan la radiación IR del fuego. Con salidas duales (analógica y digital), un ángulo de detección de 120° y sensibilidad ajustable, es ideal para robots de extinción de incendios y sistemas de alarma.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

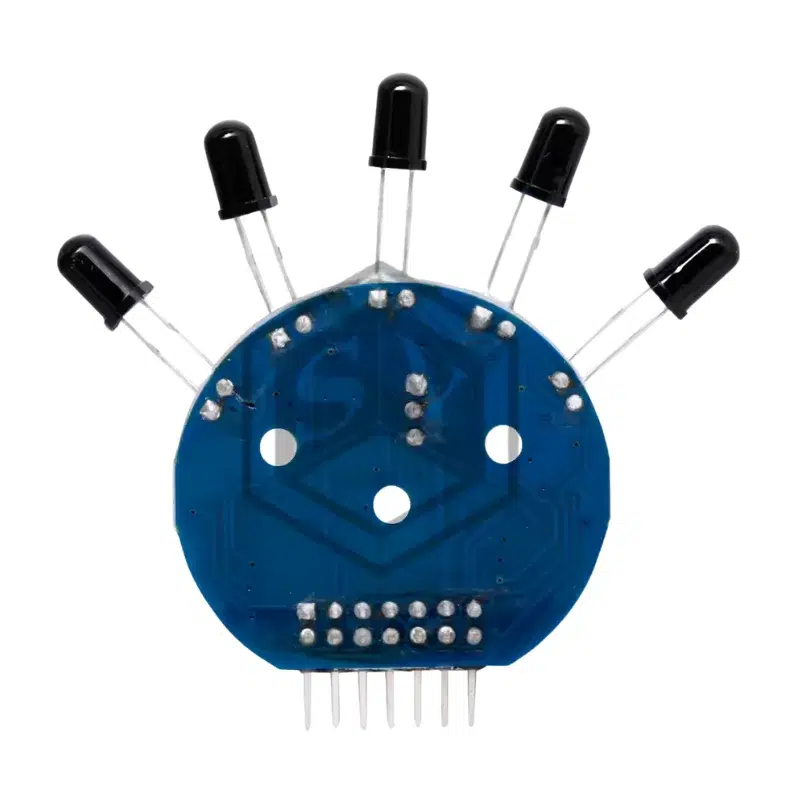

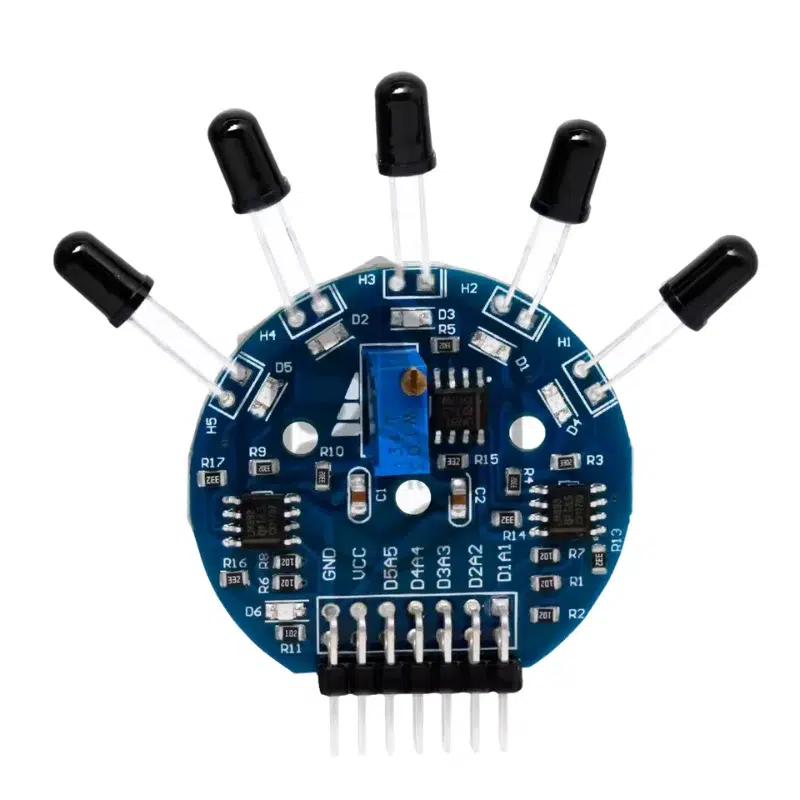

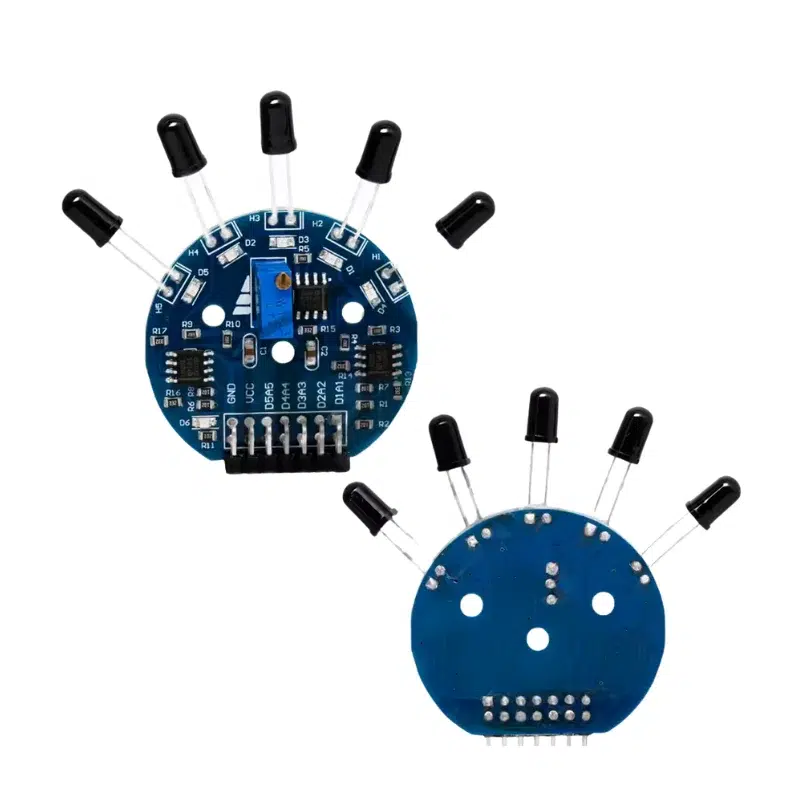

El Módulo Detector de Llama de Cinco Canales con Salida Dual es un sensor de infrarrojos especializado, diseñado para detectar la radiación infrarroja emitida por el fuego o fuentes de calor similares. Este módulo se destaca por su diseño de cinco canales de detección dispuestos en un semicírculo, lo que le permite detectar la dirección de la llama en un ángulo amplio.
Cada uno de los cinco sensores de infrarrojos (fototransistores IR) proporciona una salida analógica y una salida digital, lo que le da al usuario la flexibilidad de elegir la interfaz más adecuada para su proyecto. El módulo incorpora un chip comparador y un potenciómetro ajustable para la calibración de la sensibilidad. Es una herramienta ideal para robots de extinción de incendios, sistemas de seguridad y alarmas contra el fuego, o proyectos de automatización que requieran detectar y localizar una fuente de calor o llama. Su diseño compacto y su capacidad para operar en un rango de voltaje de 3.3V a 5V DC lo hacen compatible con la mayoría de los microcontroladores como Arduino, ESP32 y Raspberry Pi.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Sensor | Detector de Llama / Sensor de Infrarrojos |
| Número de Canales | 5 (Detectores de infrarrojos IR) |
| Tipo de Salida | Dual: Analógica (AO) y Digital (DO) por cada canal |
| Rango de Voltaje de Operación | 3.3 V a 5 V DC |
| Tipo de Salida Digital | Salida de nivel TTL (0V o 3.3V/5V) |
| Tipo de Salida Analógica | Voltaje variable proporcional a la intensidad de la llama/fuente IR |
| Rango de Detección | Variable (ej. hasta 1 metro, depende de la intensidad de la llama) |
| Ángulo de Detección | Aproximadamente 120° (gracias a la disposición de los 5 sensores) |
| Longitud de Onda Detectada | 760 nm a 1100 nm (banda infrarroja cercana) |
| Ajuste de Sensibilidad | Potenciómetro a bordo para calibrar el umbral de la salida digital |
| Dimensiones Típicas | Aprox. 45 mm x 45 mm (placa redonda) |
| Pines de Conexión | GND, VCC, y 5 pares de pines para salidas AO/DO |
| Chip Controlador | Puede integrar chips comparadores de voltaje (ej. LM339) y conversores analógicos a digitales |
Características Adicionales
| Característica | Detalle |
|---|---|
| Detección de 5 Canales | Permite detectar la dirección de la llama en un campo de visión amplio |
| Salida Dual Analógica/Digital | Gran flexibilidad para proyectos que necesiten solo un estado ON/OFF (DO) o una lectura de intensidad (AO) |
| Ajuste de Sensibilidad | El potenciómetro a bordo permite adaptar el sensor a diferentes entornos |
| Diseño Compacto | Fácil de integrar en la parte frontal de un robot móvil o sistema de seguridad |
| Bajo Consumo de Energía | Adecuado para proyectos alimentados por batería |
| Amplia Compatibilidad | Funciona con cualquier microcontrolador que tenga pines de E/S digitales y/o ADC |
Preguntas Frecuentes
¿Cómo funciona un detector de llama de infrarrojos?
Los detectores de llama de infrarrojos funcionan detectando la radiación infrarroja (IR) que es emitida por las llamas y fuentes de calor. El módulo utiliza fototransistores IR que son sensibles a la luz en una banda específica del espectro infrarrojo. Cuando una llama se presenta en su campo de visión, la radiación infrarroja incide en los sensores, lo que activa sus salidas.
¿Cuál es la diferencia entre la salida analógica (AO) y la digital (DO)?
La salida analógica (AO) proporciona un voltaje que varía de forma continua y es proporcional a la intensidad de la luz infrarroja detectada por el sensor. La salida digital (DO), en cambio, solo tiene dos estados (ALTO o BAJO). Esta salida se activa (cambia de estado) cuando la intensidad de la llama supera un umbral que se puede ajustar con el potenciómetro a bordo. Puedes usar la salida analógica para medir la intensidad y la digital para una alarma simple de tipo ON/OFF.
¿Qué tipo de proyectos son ideales para un detector de llama de cinco canales?
Este sensor es ideal para robots de extinción de incendios, ya que con sus cinco canales, el robot puede saber en qué dirección se encuentra la llama para moverse hacia ella. También se utiliza en sistemas de seguridad de alarmas contra incendios y en proyectos de automatización que necesitan detectar y localizar una fuente de calor o llama en un área amplia.
¿Cuál es el rango y el ángulo de detección de este módulo?
El rango de detección depende de la intensidad de la llama, pero típicamente puede detectar una llama a distancias de hasta 1 metro. Gracias a sus cinco sensores dispuestos en un semicírculo, tiene un ángulo de detección de aproximadamente 120 grados, lo que le permite cubrir una gran área de forma simultánea.
¿Cómo se ajusta la sensibilidad del módulo?
La sensibilidad de la salida digital (DO) se ajusta con el potenciómetro (tornillo pequeño) que está en la placa. Al girar el potenciómetro, cambias el umbral de voltaje en el chip comparador. Esto te permite calibrar el sensor para que se active solo con llamas reales y no con otras fuentes de calor o ruido infrarrojo del entorno.
