$ 13.490 IVA incluido
Sensor de proximidad capacitivo PNP LJC18A3, detecta materiales metálicos y no metálicos hasta 10 mm, con stock disponible en Curicó. Despacho a todo Chile en 24 a 48 hrs.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

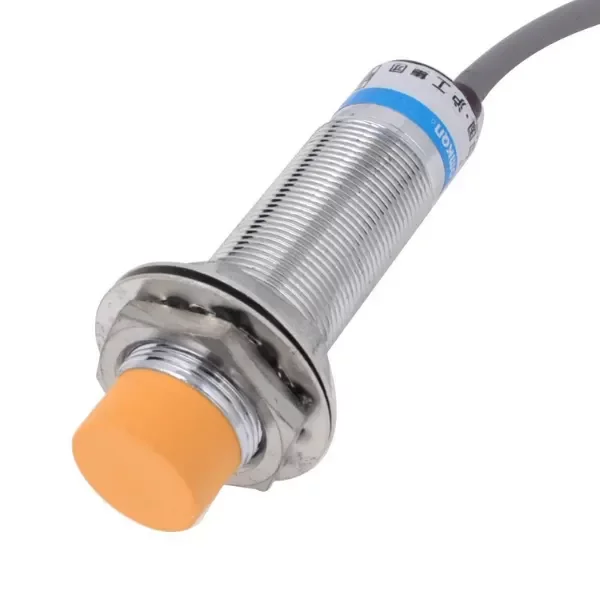

¿Qué es el Sensor de Proximidad Capacitivo PNP LJC18A3?
El sensor de proximidad capacitivo LJC18A3 es un dispositivo electrónico de detección sin contacto que identifica la presencia de objetos metálicos y no metálicos mediante variaciones en el campo capacitivo interno. A diferencia de los sensores inductivos, que solo responden a metales conductores, los sensores capacitivos detectan materiales plásticos, madera, vidrio, cerámica y líquidos, además de metales, convirtiéndolos en una solución versátil para automatización industrial, robótica educativa y proyectos de control. Este sensor emplea una salida de tipo PNP (sourcing), lo que significa que entrega corriente positiva hacia la carga cuando detecta un objeto, facilitando la conexión directa a microcontroladores, PLCs con entradas tipo sinking, y sistemas basados en Arduino o Raspberry Pi sin circuitos adicionales de adaptación. Su cuerpo cilíndrico roscado de 18 mm de diámetro permite instalación en soportes estándar M18, y su construcción robusta con grado de protección IP67 lo hace apto para entornos con polvo, humedad y salpicaduras, condición frecuente en maquinaria industrial, agrícola y de proceso.
La arquitectura interna del LJC18A3 se basa en un oscilador RC de alta frecuencia alojado detrás de la cara activa del sensor. Cuando un objeto se aproxima al área de detección, la constante dieléctrica del medio entre las placas del condensador interno varía, modificando la frecuencia de oscilación del circuito. Un bloque comparador analógico evalúa esta variación respecto a un umbral de referencia calibrado en fábrica y activa la etapa de salida basada en un transistor PNP de potencia. El diseño incorpora histéresis electrónica para evitar rebotes y oscilaciones en el punto de conmutación, un LED indicador de estado visible frontalmente que se ilumina al detectar presencia, protección contra inversión de polaridad en la alimentación, protección contra cortocircuito en la salida y supresión de transitorios de línea mediante varistor interno.
Características Técnicas
El principio capacitivo permite detectar prácticamente cualquier material sólido o líquido presente en el rango activo del sensor. La distancia de detección nominal es de 10 mm, medida según norma con placa de acero inoxidable de referencia. Para materiales no metálicos, la distancia efectiva depende de la constante dieléctrica del material: a mayor constante dieléctrica, como ocurre con el agua o el PVC, mayor es el alcance de detección efectivo. La frecuencia de conmutación de hasta 100 Hz habilita el conteo de eventos rápidos como dientes de engranaje, tapas de botellas en líneas de envasado o vueltas de un disco encoder. La etapa de salida PNP soporta hasta 300 mA continuos, suficiente para activar relés pequeños, electroválvulas de baja potencia, LEDs industriales y entradas directas de PLC a 24 VDC.
Especificaciones Eléctricas
| Parámetro | Valor |
|---|---|
| Voltaje de alimentación | 6 a 36 VDC |
| Tipo de salida | PNP normalmente abierto (NO) |
| Corriente máxima de salida | 300 mA |
| Frecuencia de conmutación máxima | 100 Hz |
| Distancia de detección nominal | 10 mm |
| Indicador visual | LED de estado integrado |

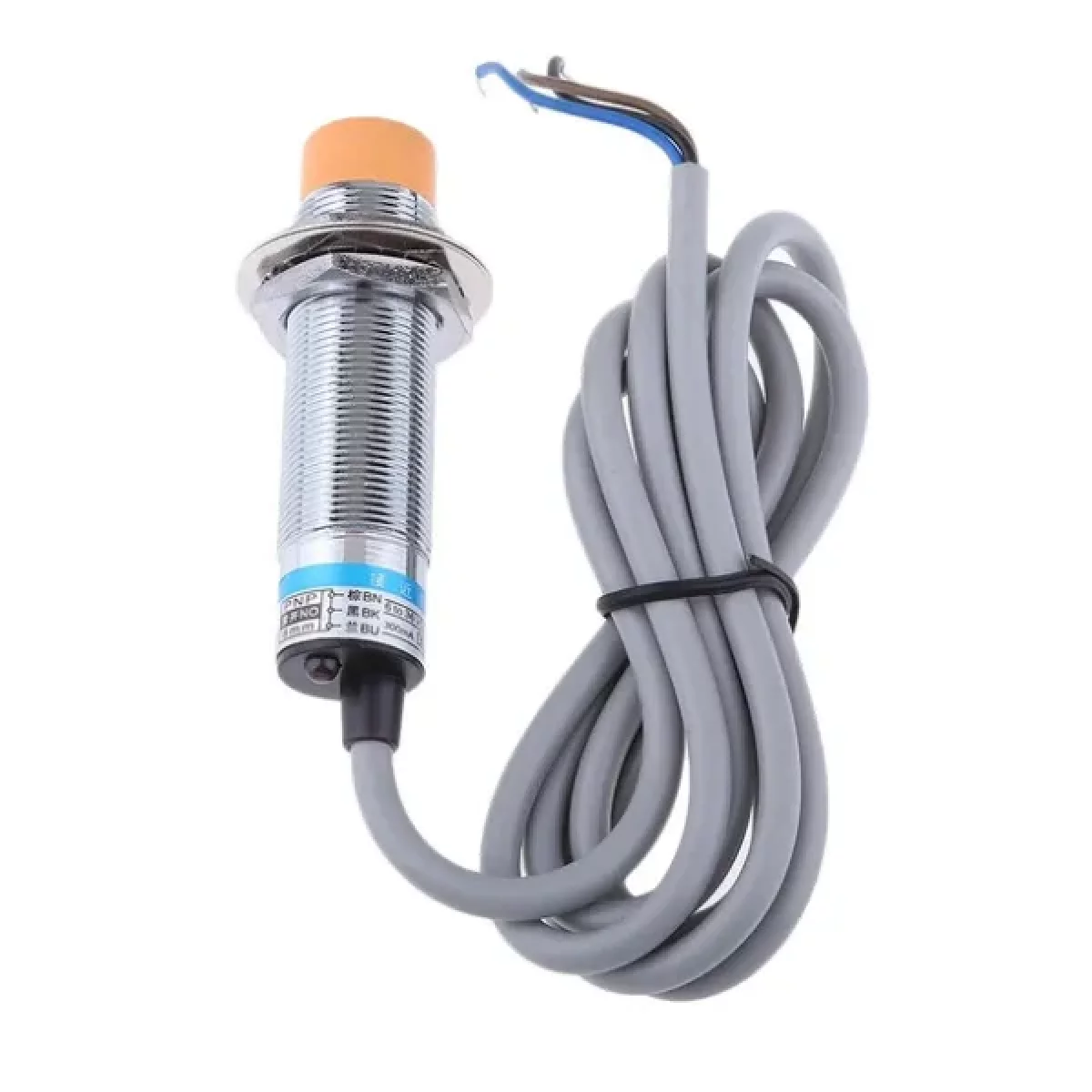

Comunicación y Pinout
| Color de cable | Función | Descripción |
|---|---|---|
| Café | Alimentación positiva | 6 a 36 VDC |
| Azul | Referencia negativa | GND, masa del sistema |
| Negro | Señal de salida PNP | Activa en alto (sourcing) al detectar objeto |
Dimensiones y Ambiente
| Característica | Valor |
|---|---|
| Diámetro del cuerpo | 18 mm (rosca M18) |
| Dimensiones totales | 78 x 30 x 17 mm |
| Peso | 38 g |
| Grado de protección | IP67 |
Aplicaciones
- Detección de presencia de piezas plásticas, metálicas o de vidrio en líneas de producción y envasado industrial.
- Conteo de vueltas en engranajes, ruedas dentadas y sistemas de transmisión mecánica.
- Detección de nivel de líquidos a través de paredes de contenedor plástico o de vidrio, sin perforar el depósito.
- Robótica educativa y de competición: detección del oponente en robots de sumo o seguimiento de objetos.
- Control de posición y fin de carrera en sistemas de automatización con Arduino, Raspberry Pi o PLC.
- Sistemas de conteo y clasificación en procesos de manufactura, embalaje y logística.
- Detección de materiales no metálicos en maquinaria agrícola, alimentaria e industrial.
Preguntas Frecuentes
¿Cuál es la diferencia entre la salida PNP y NPN del LJC18A3, y cuál conviene para cada sistema?
La versión PNP entrega corriente positiva hacia la carga cuando detecta un objeto (salida activa en alto, lógica positiva o sourcing), mientras que la versión NPN drena corriente desde la carga hacia masa (salida activa en bajo, lógica negativa o sinking). Para PLCs industriales con entradas tipo sinking a 24 VDC, el PNP es la elección directa sin componentes adicionales. Para conectar a un Arduino UNO o microcontrolador de 5 V, la versión NPN con resistencia pull up resulta más simple; el PNP requiere un divisor resistivo o un optoacoplador intermedio para adaptar el nivel de tensión. Verificar siempre la compatibilidad de tensión entre la alimentación del sensor (mínimo 6 V) y el sistema de control.
¿Puede el LJC18A3 detectar agua o líquidos a través de la pared de un contenedor sin contacto directo?
Sí. Esta es una de las ventajas diferenciales del sensor capacitivo frente al inductivo. El agua presenta una constante dieléctrica elevada (aproximadamente 80), lo que produce un cambio significativo en el campo del sensor incluso a través de paredes de PVC, polietileno o vidrio de pocos milímetros de espesor. Esta capacidad lo hace ideal para monitoreo de nivel de líquido en depósitos sin necesidad de perforaciones ni sellos especiales. La distancia de detección efectiva varía según el espesor y material de la pared del contenedor, por lo que se recomienda ajustar la posición del sensor durante la puesta en marcha.
¿Es posible sustituir el LJC18A3 capacitivo por un sensor inductivo del mismo diámetro M18?
El intercambio mecánico es posible, ya que muchos sensores inductivos M18 comparten el mismo cuerpo roscado y esquema de conexión de tres hilos. Sin embargo, el cambio tecnológico implica una pérdida funcional importante: los sensores inductivos solo detectan metales conductores, mientras que el LJC18A3 capacitivo detecta metales, plásticos, vidrio, madera y líquidos. Si la aplicación involucra exclusivamente detección de metales ferrosos en ambientes con polvo metálico o virutas, el inductivo puede ser más inmune a falsas detecciones por acumulación de suciedad. Para cualquier aplicación con materiales no metálicos, el reemplazo por un inductivo resulta inoperante.
¿Por qué el sensor activa la salida sin que haya ningún objeto frente a él (falsa detección)?
Las falsas detecciones en sensores capacitivos tienen causas frecuentes y solución conocida: acumulación de suciedad conductora, agua o polvo en la cara activa del sensor (limpiar la superficie frontal con paño seco); presencia de superficies metálicas o líquidos dentro de la zona lateral de influencia del cuerpo del sensor; interferencias electromagnéticas en la línea de alimentación (agregar un condensador de 100 nF entre VCC y GND lo más cerca posible del conector); o distancia de montaje insuficiente respecto a superficies metálicas del bastidor (mantener al menos 18 mm de espacio libre alrededor del cuerpo cilíndrico). Si el modelo dispone de potenciómetro de ajuste de sensibilidad, reducirlo hasta eliminar la activación espuria sin sacrificar el rango de detección necesario.
Complementa tu proyecto
Información adicional
| Voltaje de alimentación | 6 a 36 VDC |
|---|---|
| Tipo de salida | PNP normalmente abierto |
| Distancia de detección | 10 mm |
| Corriente de salida | 300 mA |
| Frecuencia de respuesta | 100 Hz |
| Diámetro del cuerpo | 18 mm |
| Grado de protección | IP67 |
| Dimensiones | 78 x 30 x 17 mm |
| Peso | 38 g |
| N° de parte (MPN) | LJC18A3 |
