$ 2.900 IVA incluido
Módulo lector de tarjeta micro SD con interfaz SPI, compatible con Arduino, PIC, STM32 y ESP32, con stock disponible en Curicó. Despacho a todo Chile en 24 a 48 hrs.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

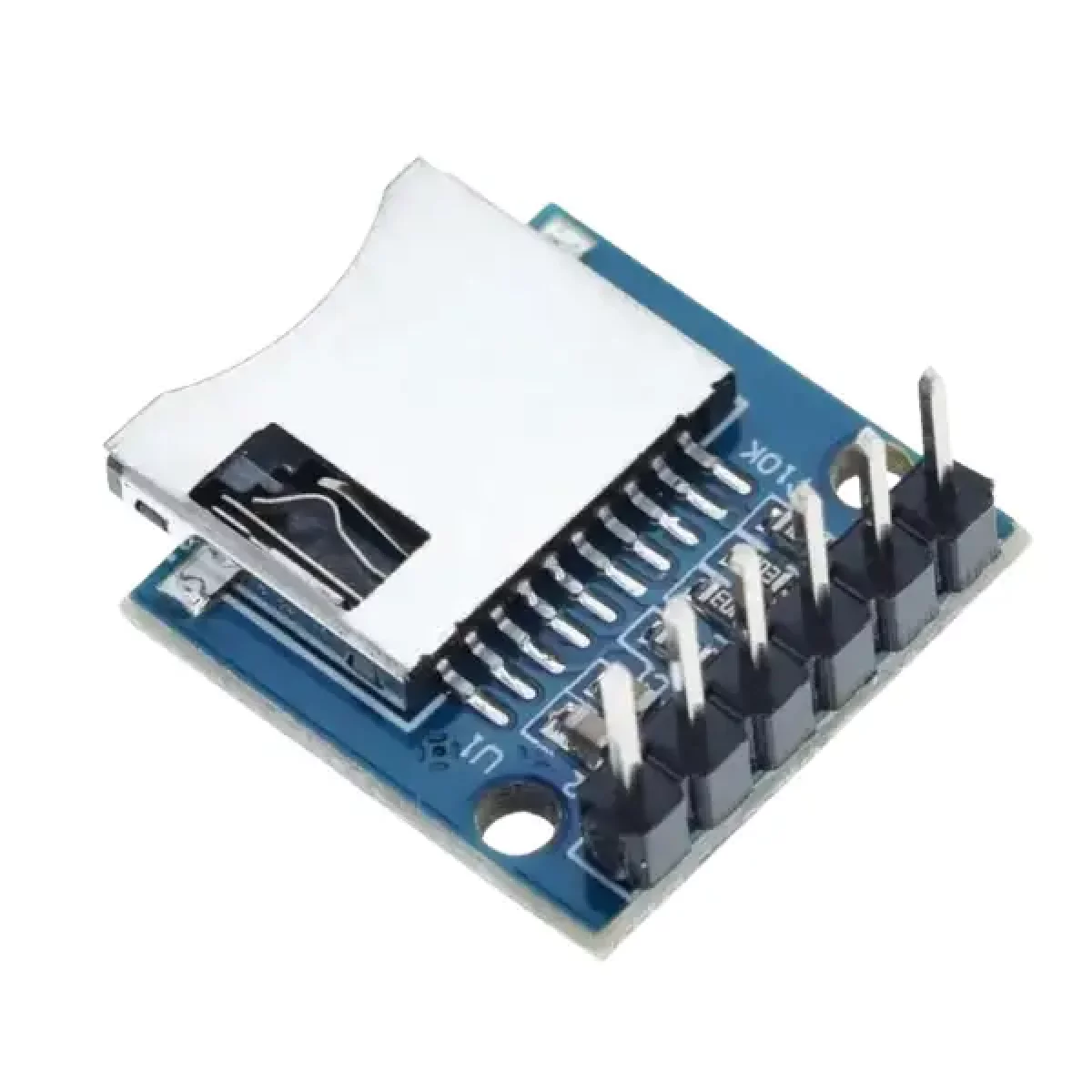

¿Qué es el Módulo Lector Micro SD?
El módulo lector de tarjeta micro SD es un componente electrónico compacto que permite a microcontroladores como Arduino, PIC, STM32 y ESP32 leer y escribir datos en tarjetas de memoria micro SD y micro TF mediante el protocolo SPI (Serial Peripheral Interface). Gracias a su reducido tamaño, es ideal para proyectos donde el espacio en PCB es limitado. La interfaz SPI de cuatro hilos (MISO, MOSI, SCK y CS) garantiza una transferencia de datos estable y compatible con prácticamente cualquier plataforma de desarrollo embebido. El módulo incorpora un regulador de voltaje interno y resistencias de pull up que permiten operar tanto con sistemas de 3,3V como de 5V, haciendo innecesaria cualquier lógica adicional de conversión de nivel en la mayoría de las aplicaciones. Con soporte para sistemas de archivos FAT16 y FAT32, es posible utilizar bibliotecas estándar como SD.h en el ecosistema Arduino sin ninguna configuración adicional, lo que reduce enormemente el tiempo de desarrollo. El conector push eject facilita la inserción y extracción de la tarjeta sin riesgo de daño mecánico.
El diseño interno del módulo incluye un circuito integrado de interfaz SD que gestiona el protocolo de inicialización de la tarjeta, el control de bus SPI y la traducción de niveles lógicos entre el host y la memoria flash NAND de la tarjeta. Un regulador LDO de baja caída (típicamente basado en AMS1117 3.3V) convierte la alimentación de 5V del host a 3,3V necesarios para la lógica de la tarjeta SD, mientras que los divisores resistivos en las líneas de datos protegen la tarjeta de los niveles de 5V del microcontrolador. El resultado es un módulo plug and play que opera de forma transparente para el firmware del usuario.
Características Técnicas
El módulo lector micro SD opera con el protocolo SPI estándar a frecuencias de hasta 25 MHz, compatibles con el modo SPI modo 0 (CPOL=0, CPHA=0). La inicialización de la tarjeta sigue el estándar SD Physical Layer Specification, lo que garantiza compatibilidad con tarjetas de diferentes fabricantes. El módulo soporta tarjetas de capacidad desde 128 MB hasta 32 GB (formato FAT32) e incluso algunas tarjetas SDHC de hasta 64 GB formateadas en FAT32. El tiempo de acceso a datos depende de la velocidad de la tarjeta insertada y de la frecuencia SPI configurada en el host, pudiendo alcanzar tasas de transferencia de varios cientos de kilobytes por segundo en condiciones óptimas.
Especificaciones Eléctricas
| Parámetro | Valor |
|---|---|
| Voltaje de alimentación (VCC) | 4,5 a 5,5V DC (entrada del host) |
| Voltaje lógico tarjeta SD | 3,3V (regulado internamente) |
| Corriente de operación | 80 a 200 mA (dependiendo de la tarjeta) |
| Corriente en espera | menor a 1 mA |
| Niveles de entrada SPI | compatibles con 3,3V y 5V TTL |
| Velocidad SPI máxima | 25 MHz |

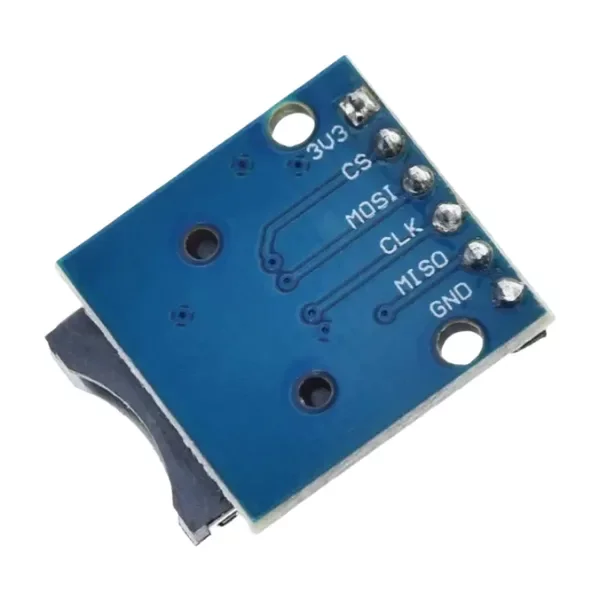

Comunicación y Pinout
| Pin | Función | Descripción |
|---|---|---|
| VCC | Alimentación | Entrada de 5V DC desde el microcontrolador |
| GND | Tierra | Referencia común de masa |
| CS | Chip Select | Selección del esclavo SPI (activo en bajo) |
| MOSI | Master Out Slave In | Datos enviados del host a la tarjeta SD |
| SCK | Reloj SPI | Señal de reloj generada por el maestro SPI |
| MISO | Master In Slave Out | Datos enviados de la tarjeta SD al host |
Dimensiones y Ambiente
| Característica | Valor |
|---|---|
| Dimensiones del módulo | aprox. 26 x 21 mm |
| Tipo de conector | Micro SD push eject |
| Temperatura de operación | 0 a 70°C |
| Compatibilidad de tarjeta | Micro SD, Micro SDHC (FAT16 y FAT32) |
| Capacidad máxima soportada | hasta 32 GB (FAT32) |
Aplicaciones
- Registro de datos (data logging) de sensores en proyectos de Arduino y ESP32
- Almacenamiento de archivos de configuración en sistemas embebidos
- Reproducción de audio WAV o MP3 desde tarjeta SD en proyectos de música y voz
- Almacenamiento de imágenes y sprites para pantallas TFT o OLED
- Sistemas de registro de temperatura, humedad y presión para monitoreo ambiental
- Proyectos de robótica que requieren guardar rutas, mapas o parámetros de calibración
- Dataloggers de bajo consumo para aplicaciones de campo con baterías
- Prototipos de sistemas de archivos distribuidos en redes de sensores IoT
Preguntas Frecuentes
¿Qué bibliotecas de Arduino son compatibles con este módulo?
La biblioteca nativa SD.h incluida en el IDE de Arduino es totalmente compatible y no requiere instalación adicional. También funciona con SdFat de Bill Greiman, que ofrece mayor rendimiento y soporte para nombres de archivo largos. Para ESP32 y ESP8266 se recomienda la biblioteca SD de Espressif o SD MMC según la placa utilizada. La inicialización típica en Arduino es SD.begin(CS_PIN) donde CS PIN corresponde al pin digital conectado al pin CS del módulo.
¿Puede usarse con un Arduino UNO a 5V sin conversor de nivel adicional?
Sí. El módulo incorpora un regulador LDO interno que convierte los 5V del Arduino a 3,3V para la tarjeta SD, y los divisores resistivos en las líneas MOSI, SCK y CS protegen la tarjeta de los niveles de 5V. La línea MISO opera a 3,3V y Arduino UNO la reconoce correctamente como nivel alto sin conversor externo, ya que su umbral de lectura es de aproximadamente 2,8V. Por lo tanto, el conexionado directo entre Arduino UNO y este módulo es seguro y funcional.
¿Qué formato de archivo debe tener la tarjeta SD para funcionar correctamente?
La tarjeta debe estar formateada en FAT16 (para tarjetas de hasta 2 GB) o FAT32 (para tarjetas de 4 GB a 32 GB). Se recomienda formatear desde el sistema operativo Windows usando la herramienta oficial SD Memory Card Formatter de la SD Association, ya que el formateador de Windows puede generar una alineación de sectores subóptima. Las tarjetas exFAT (típicas en tarjetas de 64 GB o más) no son soportadas por la biblioteca SD.h estándar sin modificaciones al firmware.
¿Cuál es la causa más común de fallo en la inicialización y cómo se soluciona?
El error más frecuente es la inicialización fallida de la tarjeta SD, que puede deberse a tres causas principales. Primero, un pin CS incorrecto en el código (verificar que coincida con el pin físico conectado). Segundo, cables SPI demasiado largos que generan ruido en la señal de reloj; mantener los cables bajo 10 cm mejora notablemente la estabilidad. Tercero, la tarjeta puede no estar correctamente formateada o estar dañada; probar con otra tarjeta de marca conocida y formato FAT32 soluciona la mayoría de los casos. También se recomienda reducir la velocidad SPI a 4 MHz durante la inicialización usando SD.begin(CS_PIN, SPI_HALF_SPEED) para mayor compatibilidad.
Complementa tu proyecto
Información adicional
| Interfaz | SPI (MISO, MOSI, SCK, CS) |
|---|---|
| Voltaje de operación | 4,5 a 5,5V DC |
| Lógica tarjeta | 3,3V (regulado interno) |
| Velocidad SPI máxima | 25 MHz |
| Formato soportado | FAT16 y FAT32 |
| Capacidad máxima | hasta 32 GB |
| Compatibilidad | Arduino, ESP32, STM32, PIC, Raspberry Pi |
| Conector | Micro SD push eject |
