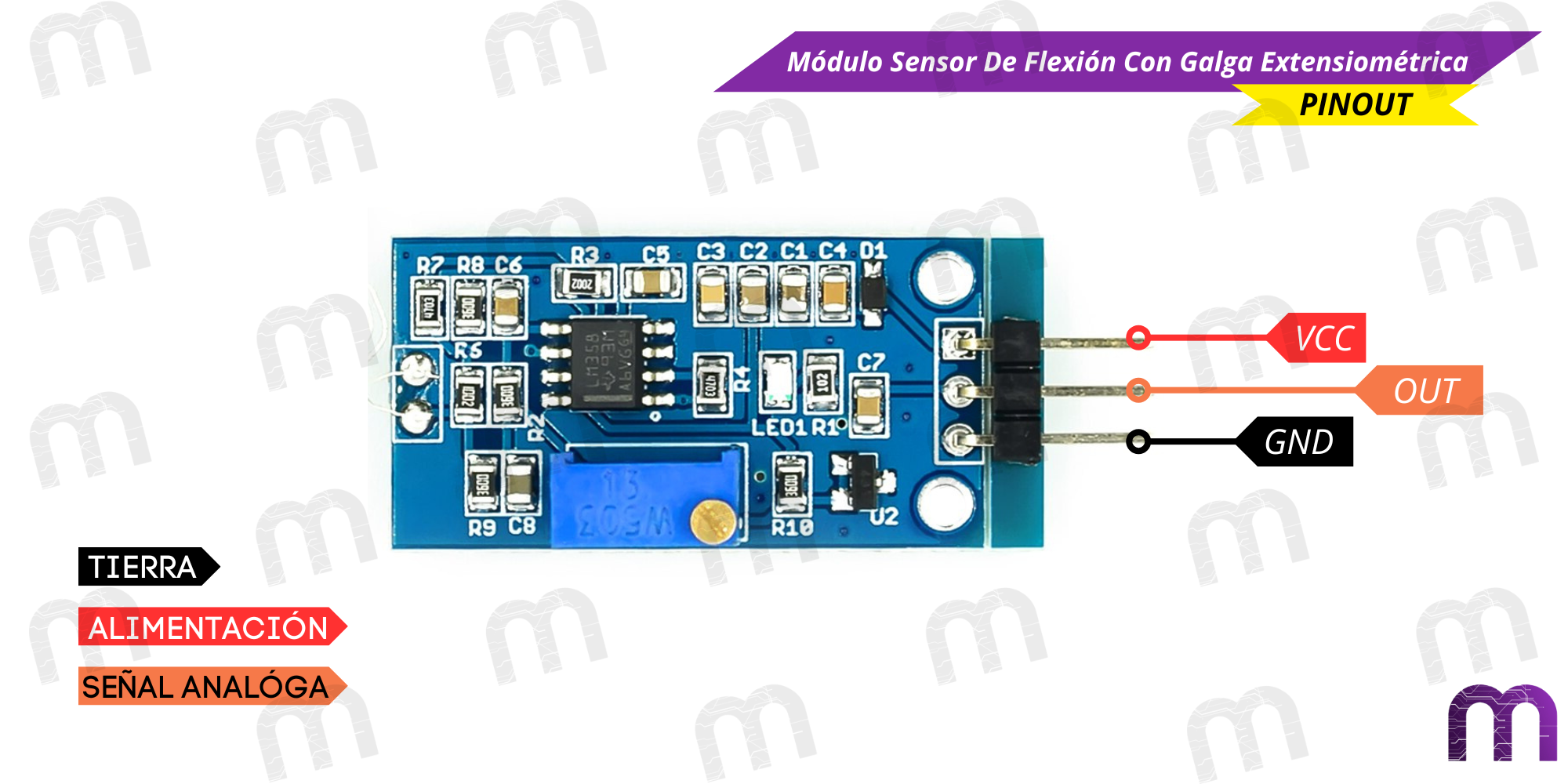

Módulo Sensor De Flexión Con Galga Extensiométrica/ Modulo Amplificador de Pesaje

Sí, este producto es un kit que incluye dos componentes que deben usarse juntos:

1. Una Celda de Carga tipo barra (Strain Gauge): Esta es la parte metálica que se deforma ligeramente cuando se le aplica peso o flexión.
2. Un Módulo Amplificador HX711: Esta es la pequeña placa de circuito impreso. Es un componente electrónico indispensable.

La celda de carga por sí sola produce una señal de voltaje extremadamente pequeña que un microcontrolador no puede leer. El módulo HX711 amplifica esta señal y la convierte en un formato digital que tu Arduino o ESP32 puede entender fácilmente.

La celda de carga contiene galgas extensiométricas conectadas en una configuración de puente de Wheatstone. Cuando aplicas una fuerza, la barra se deforma mínimamente, cambiando la resistencia de las galgas. Esto desequilibra el puente y genera una señal de voltaje diferencial muy débil (en el orden de los milivoltios).

El módulo HX711 es crucial porque:

• Amplifica la señal: Posee un amplificador de ganancia programable que aumenta la pequeña señal de la celda de carga a un nivel medible.
• Convierte a digital con alta resolución: Incluye un convertidor Analógico-Digital (ADC) de 24 bits. Esta alta resolución es lo que permite detectar cambios de peso muy pequeños y construir una balanza precisa.
• Simplifica la comunicación: Envía los datos a tu microcontrolador a través de una interfaz serial simple de dos hilos (Clock y Data).

El cableado es muy específico. Sigue este orden para evitar lecturas incorrectas:

De la Celda de Carga al Módulo HX711:

• Cable Rojo a E+ (Excitación Positiva)
• Cable Negro a E- (Excitación Negativa)
• Cable Blanco a A- (Señal Negativa)
• Cable Verde a A+ (Señal Positiva)

Del Módulo HX711 al Arduino:

• GND a GND del Arduino
• DT (Data) a un pin digital (ej. pin 2)
• SCK (Clock) a otro pin digital (ej. pin 3)
• VCC a 5V del Arduino

Sí, la forma más fácil es usar una librería. La más popular y bien documentada es la librería «HX711_ADC» de Olav Kallhovd, disponible en el gestor de librerías del Arduino IDE.

Con esta librería, el proceso se simplifica a unos pocos pasos clave en tu código:

1. Incluir la librería e inicializar el objeto HX711 con los pines DT y SCK que usaste.
2. En la función setup(), «tarar» la balanza (ponerla a cero) con la función tare().
3. En la función loop(), leer el valor con una función como get_units(10), que promedia 10 lecturas para dar un resultado estable.

La librería se encarga de toda la comunicación compleja por ti.

La calibración es el paso más importante para obtener mediciones precisas. El proceso es el siguiente:

1. Monta tu sistema de pesaje y carga un sketch que lea los valores «crudos» del sensor.
2. Tara la balanza sin ningún peso encima.
3. Coloca un objeto de peso conocido sobre la celda (ej. una pesa de calibración de 100g, o una lata de bebida que pesa 355g).
4. Anota el valor crudo que te da el sensor con el peso conocido encima.
5. Calcula tu factor de calibración: Factor = Valor Crudo / Peso Conocido en Gramos. (ej. 425000 / 100g = 4250).
6. En tu código final, usa la función set_scale(FACTOR_CALCULADO). A partir de ese momento, la función get_units() te devolverá las lecturas directamente en gramos.

Técnicamente, es un sensor de flexión (strain gauge) que se utiliza para medir peso. Mide la micro-deformación de la barra metálica. Esta deformación es directamente proporcional a la fuerza aplicada (el peso).

Aunque podrías usarlo para detectar si una viga se está doblando, su aplicación más común y para la que está calibrado es como celda de carga en una balanza. Para ello, se debe montar de forma que un extremo esté fijo y la fuerza (el peso) se aplique en el otro extremo, cerca del agujero, tal como indica la flecha grabada en el metal.
