$ 5.990 IVA incluido
El Micro:Bit Breakout Mini es una placa de expansión que facilita el prototipado con BBC Micro:Bit. Convierte el conector de borde en pines header de 2.54mm, ideal para conectar sensores y módulos a una protoboard sin soldadura.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

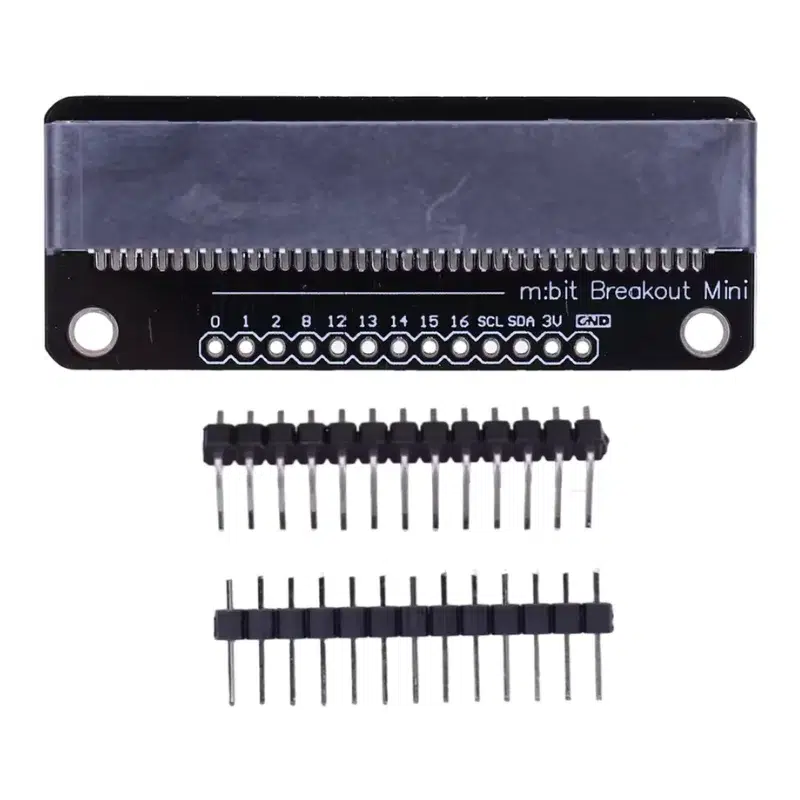

El Micro:Bit Breakout Mini es una placa de expansión compacta y minimalista diseñada para facilitar la conexión de componentes electrónicos con la placa de desarrollo BBC Micro:Bit. A diferencia de otros shields más grandes, este «breakout» se conecta directamente al conector de borde del Micro:Bit y extiende solo los pines más esenciales y comúnmente utilizados a un conjunto de pines header estándar de 2.54 mm.
Su diseño simple permite acceder fácilmente a los pines GPIO principales (P0, P1, P2, y otros) así como a las líneas de alimentación de 3V y GND, lo que simplifica enormemente el proceso de cableado, especialmente al usar una protoboard. Es una herramienta indispensable para educadores, estudiantes y aficionados que desean experimentar con el Micro:Bit y sus capacidades de programación sin las limitaciones del conector de borde, permitiendo una rápida conexión a LEDs, sensores, módulos y otros componentes electrónicos.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Módulo | Placa de Expansión Breakout Mini |
| Compatibilidad | BBC Micro:Bit V1 y V2 |
| Conector de E/S | Pines header de 2.54 mm |
| Paso de Conexión | 2.54 mm (0.1 pulgadas) |
| Pines Expuestos | GPIO (0, 1, 2, 8, 12, 13, 14, 15, 16), I2C (SCL, SDA), 3V, GND |
| Diseño | Compacto y minimalista |
| Material | PCB de doble cara de alta calidad |
| Dimensiones | 59 mm x 23 mm x 13 mm |
| Peso | 5 g |
| Accesorios | Pines header para soldar (rectos y curvos) |
Características Clave
- Conexión Simplificada: Convierte el conector de borde del Micro:Bit en pines header estándar, facilitando el uso de cables jumper y protoboards.
- Diseño Miniatura: El tamaño compacto es ideal para proyectos donde el espacio es limitado.
- Pines Claramente Etiquetados: Las etiquetas de los pines (0, 1, 2, 3V, GND, etc.) simplifican la identificación de las conexiones.
- Fácil de Usar: No requiere soldadura, se enchufa directamente al Micro:Bit.
- Versatilidad de Proyectos: Permite conectar una amplia variedad de sensores, actuadores y módulos a la placa.
Preguntas Frecuentes
¿Cómo se utiliza el Breakout Mini con un Micro:Bit?
Para usar el Breakout Mini, simplemente inserta el conector de borde del Micro:Bit en el conector de la placa. Luego, puedes conectar la placa a una protoboard y usar cables jumper para conectar los pines del Micro:Bit a otros componentes.
¿Es compatible esta placa con el Micro:Bit V1 y V2?
Sí, esta placa es compatible con el conector de borde de ambas versiones, Micro:Bit V1 y V2. Aunque el Micro:Bit V2 tiene más funciones, los pines principales de E/S son los mismos y el shield funcionará sin problemas.
¿Necesito soldar para usar este breakout?
No, el breakout está diseñado para conectarse al Micro:Bit sin soldadura, y los pines header del breakout permiten que los componentes y los cables jumper se conecten sin soldadura. Sin embargo, para una conexión más permanente, el kit puede incluir pines header para soldar a la placa.
¿Qué tipo de proyectos puedo hacer con este breakout y el Micro:Bit?
Con este breakout, puedes hacer una gran variedad de proyectos, como sistemas de control de motores, lectores de sensores ambientales (temperatura, humedad), robots pequeños, displays de LEDs y cualquier proyecto interactivo que combine la programación del Micro:Bit con la electrónica física.
¿Qué diferencia a este Breakout Mini de un Shield Tipo T?
El Breakout Mini es más compacto y minimalista. Un Shield Tipo T, aunque también extiende los pines a un cabezal, tiene un diseño más grande en forma de «T» que facilita la conexión a una protoboard, ocupando un poco más de espacio. La elección entre uno u otro depende del tamaño y las necesidades de espacio de tu proyecto.
