$ 14.990 IVA incluido
CAN Bus Breakout Board para XIAO/QT Py: Módulo de expansión CAN Bus (2.0A/2.0B) compacto. Integra controlador MCP2515 (SPI) y transceptor SN65HVD230 para comunicación robusta hasta 1 Mbit/s. Esencial para robótica, automoción y control industrial. Nota: Requiere adaptación manual de software para la serie XIAO nRF54L15.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

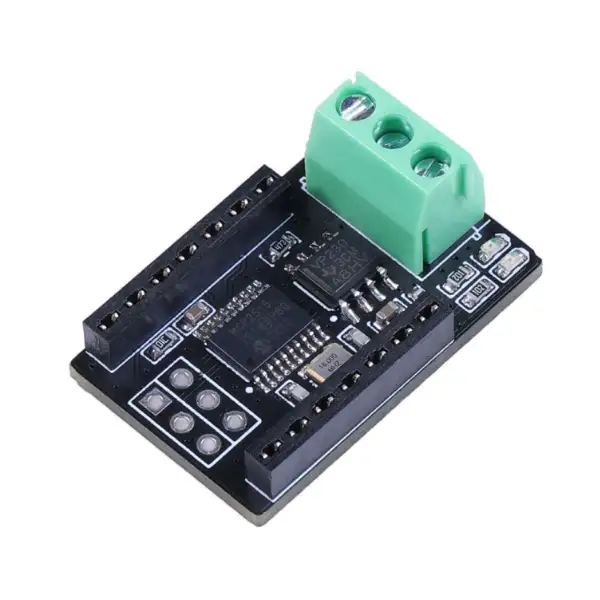

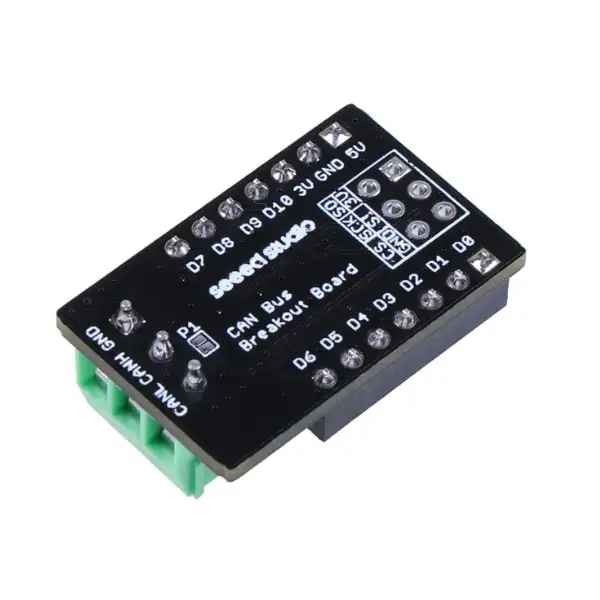

El CAN Bus Breakout Board para Seeed Studio XIAO y QT Py es una placa de expansión esencial para habilitar la comunicación CAN Bus (Controller Area Network) en proyectos compactos. Diseñado para funcionar de manera fluida con la serie Seeed Studio XIAO, este módulo es crucial para la integración en sistemas automotrices, robótica y automatización industrial, permitiendo la comunicación entre microcontroladores sin necesidad de un host central.

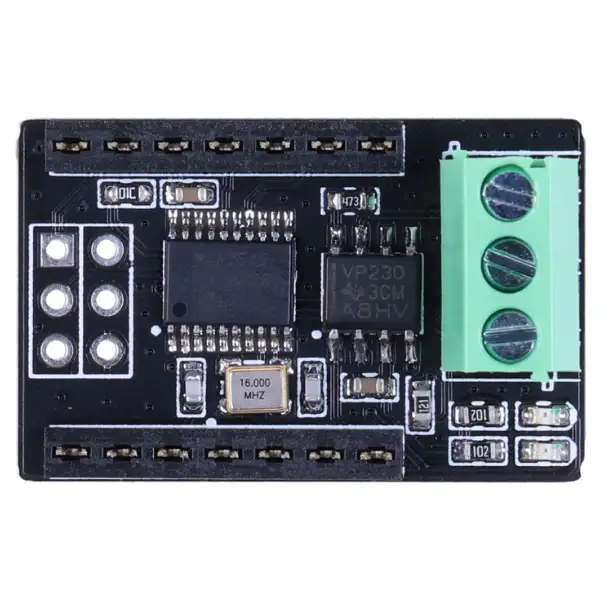

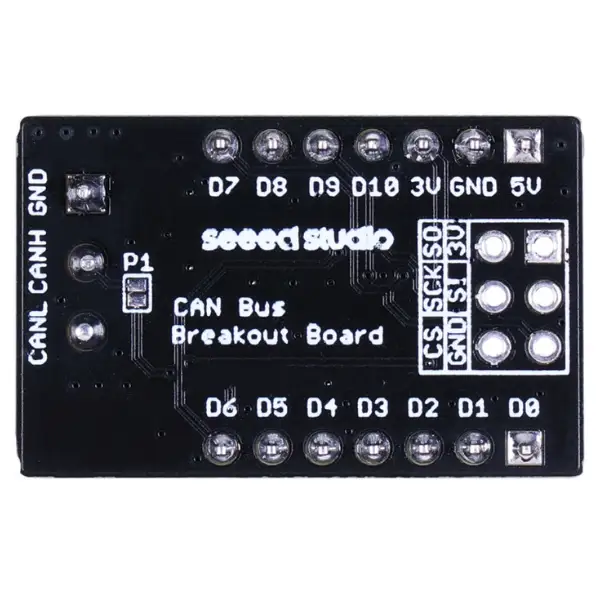

La placa garantiza una comunicación robusta y eficiente gracias a sus chips dedicados: el controlador MCP2515 maneja la lógica y el protocolo CAN, mientras que el transceptor SN65HVD230 se encarga de la conversión de la señal física, asegurando una comunicación fiable en la red. Las líneas CANH y CANL son accesibles mediante terminales de tornillo para una conexión fácil y segura. Soporta los estándares CAN 2.0A y 2.0B.
Nota de Compatibilidad: Actualmente, este módulo no es directamente compatible en software con la serie XIAO nRF54L15 (posiblemente la serie nRF52840) debido a la falta de soporte de librerías Arduino. Sin embargo, la interfaz de hardware es totalmente compatible, permitiendo la adaptación manual del software por desarrolladores avanzados. El soporte oficial de software por parte de Seeed Studio está en desarrollo.
Especificaciones Técnicas del Módulo CAN Bus
| Parámetro | Valor |
|---|---|
| Protocolo de Comunicación | CAN 2.0A y CAN 2.0B |
| Controlador CAN | MCP2515 (Manejo del protocolo y registros) |
| Transceptor CAN | SN65HVD230 (Conversión de señal física, robustez) |
| Interfaz con el Microcontrolador | SPI (para comunicación entre XIAO y MCP2515) |
| Voltaje de Lógica | 3.3V / 5V (Compatible con la lógica del XIAO) |
| Conexión de Red | Terminal de tornillo de 2 pines (CANH y CANL) |

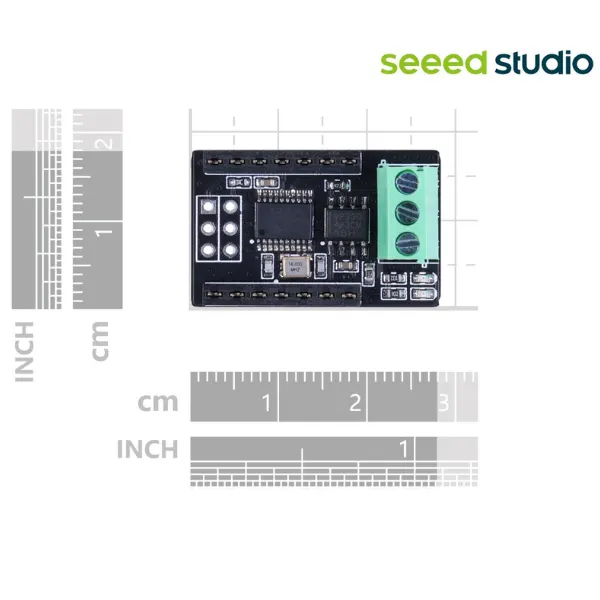

| Compatibilidad Física | Factor de forma Seeed Studio XIAO y QT Py |
¿Qué es el CAN Bus y Cómo Funciona?
| Concepto | Detalle |
|---|---|
| CAN Bus | Controller Area Network. Permite a los microcontroladores y dispositivos comunicarse entre sí, típicamente dentro de un vehículo, sin necesidad de un host central. |
| Manejo de Prioridad | Cada nodo tiene un ID de mensaje; el ID con mayor prioridad «habla» primero, asegurando que el bus nunca tenga dos mensajes transmitiéndose simultáneamente (arbitraje sin colisiones). |
| Beneficio Clave | Facilita la conexión de múltiples componentes sin necesidad de un complejo enrutamiento de señales punto a punto, simplificando el cableado y la arquitectura del sistema. |
Preguntas Frecuentes
¿Cuál es la función específica del transceptor SN65HVD230 en esta placa?
El SN65HVD230 es el chip transceptor que se conecta a las líneas físicas CANH y CANL del bus. Su función es convertir las señales de nivel lógico TTL/SPI generadas por el controlador MCP2515 en las robustas señales diferenciales que se transmiten a través de la red CAN, y viceversa, proporcionando inmunidad al ruido.
¿Qué implicación tiene que el controlador sea el MCP2515?
El MCP2515 es un controlador CAN independiente muy popular que se comunica con el microcontrolador (XIAO) a través de la interfaz SPI. Esto significa que casi cualquier XIAO (incluso aquellos sin controlador CAN interno como el RP2040) puede utilizar este breakout board para la comunicación CAN, utilizando los pines SPI del XIAO para interactuar con el chip MCP2515.
¿Por qué se menciona la falta de soporte para la serie XIAO nRF54L15 (nRF52840)?
La falta de soporte se debe a limitaciones de las librerías de software Arduino para esa serie particular de microcontroladores al interactuar con el chip MCP2515 vía SPI. No es un problema de incompatibilidad de hardware, sino de la capa de abstracción del software. Los desarrolladores que trabajen con MicroPython o C/C++ puro pueden crear sus propios drivers fácilmente.
¿Puedo usar esta placa para leer datos OBD-II de un coche?
Sí. Dado que la mayoría de los vehículos modernos utilizan CAN Bus para el diagnóstico OBD-II (On-Board Diagnostics), esta placa es adecuada para interactuar con esa red, asumiendo que el voltaje de la línea CAN es compatible (generalmente 12V en vehículos) y que el firmware en el XIAO está programado para decodificar los identificadores de mensajes OBD-II estándar.
¿Necesita esta placa resistencias de terminación de 120 Ω?
Sí, toda red CAN debe tener una resistencia de terminación de 120 Ω en cada extremo físico del bus (y solo en los extremos) para evitar la reflexión de la señal y garantizar la integridad de los datos. Aunque esta placa es solo un nodo en el bus, el usuario debe asegurarse de que la red CAN general esté correctamente terminada.
