¿Qué es la Resistencia Programable de Precisión?
Es una placa de circuito impreso que funciona como una caja de décadas de resistencias. Permite al usuario configurar un valor de resistencia específico de forma manual y precisa mediante el uso de jumpers. A diferencia de un potenciómetro, ofrece valores estables, conocidos y repetibles, cubriendo un rango muy amplio con una tolerancia definida.
¿Qué componentes clave usa?
Esta placa no utiliza un microcontrolador. Su funcionamiento se basa en componentes pasivos de alta calidad:
- Resistencias de Precisión: Generalmente de película metálica con una tolerancia del 1%, dispuestas en bancos (décadas).
- Jumpers (Puentes): Se utilizan para seleccionar la combinación de resistencias en serie y así «programar» el valor total deseado.
- Terminales de Conexión: Terminales de tornillo robustos para conectar la placa al circuito externo.
¿Para qué sirve?
Es una herramienta extremadamente útil en diversas áreas:
- Educación: Ideal para enseñar la Ley de Ohm, divisores de voltaje y la combinación de resistencias.
- Prototipado y Diseño: Permite encontrar el valor de resistencia óptimo para un circuito (ej. polarización de transistores, ajuste de ganancia en amplificadores) sin tener que soldar y desoldar componentes.
- Pruebas y Verificación: Simula sensores resistivos (como termistores o LDRs) para probar la respuesta de un sistema o limita la corriente de forma controlada.
- Calibración: Sirve para verificar y calibrar la función de óhmetro en multímetros u otros instrumentos de medición.
¿Qué mejoras tiene frente a alternativas?
Frente a las cajas de décadas tradicionales, es mucho más compacta, ligera y económica. Comparada con un potenciómetro, ofrece una precisión y estabilidad muy superiores, un rango más amplio y un valor de resistencia que se conoce sin necesidad de medirlo. A diferencia de los potenciómetros digitales (digipots), no requiere un microcontrolador para su control, no sufre de resistencia de contacto (wiper resistance) y soporta voltajes y potencias significativamente mayores.
¿Por qué elegir esta placa y no otra?
Ofrece una increíble flexibilidad y precisión a un bajo costo. Su ajuste manual mediante jumpers es intuitivo, visualmente claro y no requiere ninguna alimentación ni software. Es una herramienta robusta y fiable para cualquier banco de trabajo electrónico.
¿Cuándo es mejor usar esta placa en lugar de otras?
Ideal cuando se necesita un valor de resistencia pasivo, estable y preciso que se pueda cambiar fácilmente. Perfecta para calibrar equipos analógicos, prototipar circuitos de alta tensión (hasta 200V) o en entornos educativos donde la simplicidad y la visualización del concepto son clave.
Tabla de Características Técnicas
| Característica | Valor |
|---|---|
| Rango de Resistencia | 0.1Ω a 9,999,999.9Ω |
| Pasos de Resistencia | 0.1Ω |
| Tolerancia de Resistencia | ±1% |
| Potencia Nominal | 1/2 Watt por resistor |
| Tensión Máxima de Operación | 200V DC |
| Tipo de Ajuste | Manual mediante jumpers |
| Número de Décadas | 8 (de 0.1Ω a 1MΩ) |
| Conectores | Terminales de Tornillo |
Cómo configurar la Resistencia Programable

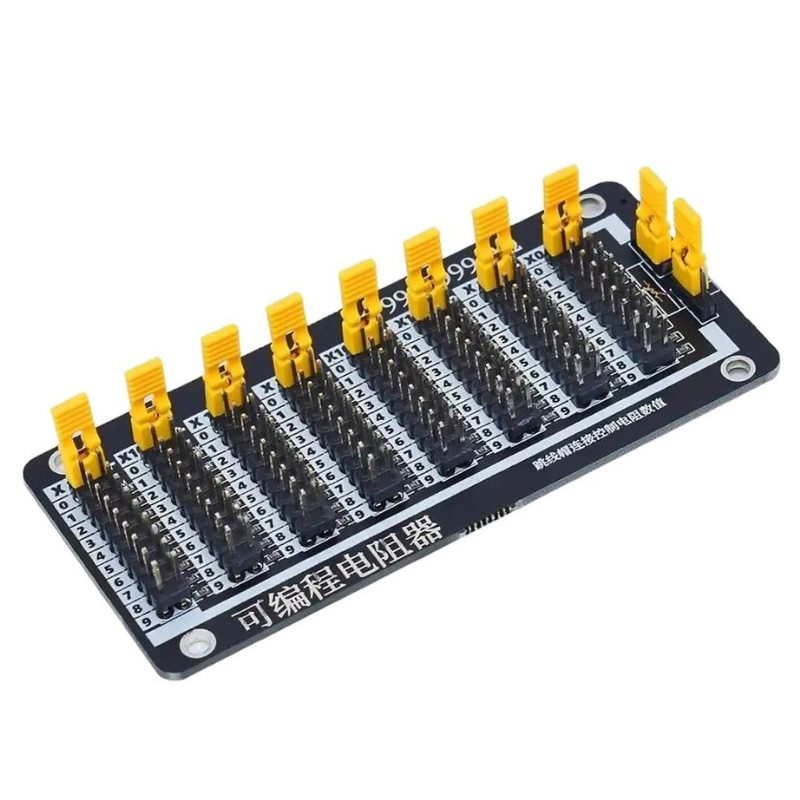

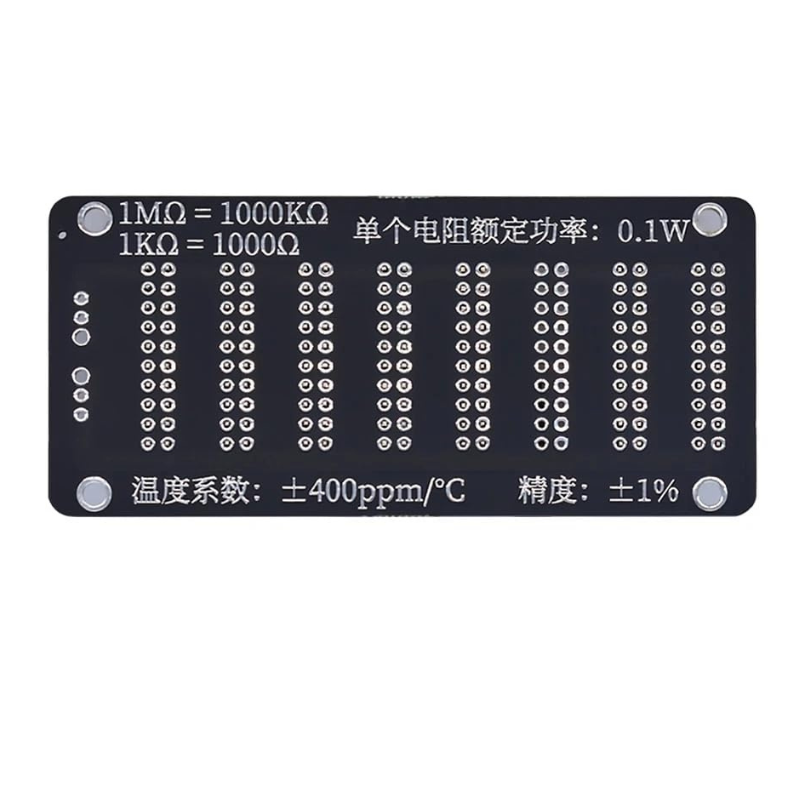

El uso del módulo es muy intuitivo. La placa está organizada en 8 bloques de pines, donde cada bloque representa una década (un orden de magnitud): x0.1, x1, x10, x100, x1k, x10k, x100k y x1M.
Para establecer un valor de resistencia, simplemente coloca un jumper en el pin numerado correspondiente dentro de cada bloque. El valor total de la resistencia será la suma de los valores de todos los jumpers insertados.
Ejemplo: Para obtener una resistencia de 27.5 kΩ:
- En el bloque «x10k», coloca un jumper en el pin marcado como «2» (2 x 10kΩ = 20kΩ).
- En el bloque «x1k», coloca un jumper en el pin marcado como «7» (7 x 1kΩ = 7kΩ).
- En el bloque «x100», coloca un jumper en el pin marcado como «5» (5 x 100Ω = 500Ω = 0.5kΩ).
- En los demás bloques no se coloca ningún jumper (o se dejan en «0»).
La resistencia total entre los terminales será: 20,000Ω + 7,000Ω + 500Ω = 27,500Ω o 27.5kΩ.
📚 Aplicaciones Típicas
Esta placa es una herramienta pasiva y no requiere librerías de software. Aquí algunos ejemplos prácticos de su uso:
- Divisor de Voltaje Ajustable: Combinada con una resistencia fija, permite crear un divisor de voltaje para generar una tensión de referencia precisa para un conversor analógico-digital (ADC) o un comparador.
- Ajuste de Ganancia de Amplificadores Operacionales: Permite probar diferentes valores en la red de retroalimentación de un Op-Amp para ajustar la ganancia de forma experimental.
- Limitación de Corriente para LEDs: Encuentra el valor de resistencia exacto para obtener el brillo deseado en un LED sin exceder su corriente máxima.
- Circuitos de Temporización: Ajusta con precisión la constante de tiempo en circuitos RC, como los que usan el temporizador NE555, para obtener frecuencias o retardos muy específicos.
