Tiristor SCR C106DG 400V 4A

¿Qué es el Tiristor SCR C106DG?

El C106DG es un Rectificador Controlado de Silicio (SCR), comúnmente conocido como Tiristor, diseñado para aplicaciones de control de potencia de bajo a mediano consumo. Este componente de estado sólido actúa como un interruptor electrónico unidireccional, capaz de manejar voltajes y corrientes significativamente mayores que un transistor convencional. Su principal característica es la compuerta sensible (Sensitive Gate), que permite su activación con una corriente de disparo muy baja, facilitando la interconexión con circuitos de control de baja potencia como microcontroladores. Fabricado con una superficie pasivada con vidrio, el C106DG ofrece una alta fiabilidad y robustez frente a estresores ambientales, asegurando un rendimiento estable y una larga vida útil en aplicaciones críticas como la regulación de temperatura, la modulación de intensidad lumínica (dimmers) y el control de velocidad de motores.

La arquitectura de hardware del C106DG se basa en una estructura de cuatro capas de silicio (PNPN) contenida en un encapsulado TO-126. Este diseño incluye un termopad integrado, que corresponde al terminal del ánodo, optimizado para una gestión térmica superior. Dicha característica permite una disipación de calor eficiente hacia un disipador externo, lo cual es crucial cuando se opera cerca de su límite de corriente de 4A RMS. El dispositivo cuenta con tres terminales: el ánodo (A), el cátodo (K) y la compuerta (G). A diferencia de los interruptores mecánicos, su operación es completamente silenciosa, sin arcos eléctricos ni desgaste físico, lo que lo convierte en una opción ideal para sistemas de conmutación estática y control de procesos automatizados.

Características Técnicas

El funcionamiento del C106DG se basa en el principio de latching o enclavamiento. En estado de bloqueo, el dispositivo no conduce corriente entre el ánodo y el cátodo, comportándose como un circuito abierto. Para activarlo, se debe aplicar un pequeño pulso de corriente positiva a la terminal de la compuerta (Gate) mientras existe un voltaje positivo en el ánodo respecto al cátodo. Una vez disparado, el SCR entra en estado de conducción y permanece ‘enclavado’, permitiendo el flujo de corriente libremente, incluso si se retira el pulso de la compuerta. El dispositivo solo volverá a su estado de bloqueo cuando la corriente que fluye a través de él (corriente de ánodo) caiga por debajo de un umbral mínimo conocido como corriente de mantenimiento (Holding Current, IH). Esta propiedad es fundamental para el diseño de circuitos de control de fase en corriente alterna.

Especificaciones Eléctricas

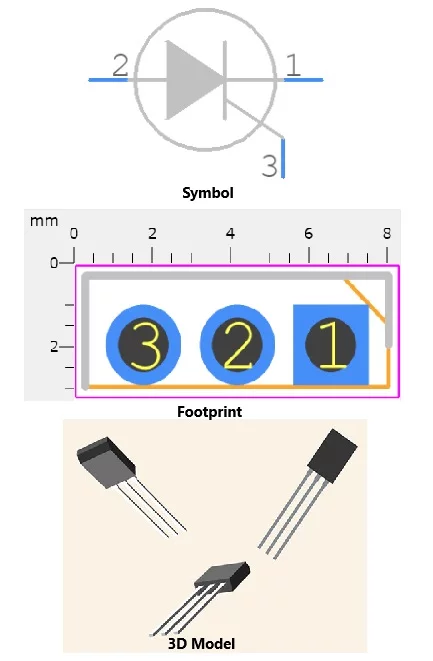

Comunicación y Pinout

Dimensiones y Ambiente

Aplicaciones

• Control de velocidad para motores universales (AC/DC) y motores DC.
• Reguladores de intensidad lumínica (dimmers) para iluminación incandescente.
• Control de temperatura en elementos calefactores, cautines y hornos pequeños.
• Circuitos de conmutación estática para reemplazar relés electromecánicos.
• Sistemas de control de procesos industriales y automatización.
• Cargadores de baterías controlados y fuentes de alimentación conmutadas.
• Circuitos de protección contra sobretensiones (crowbar).

Preguntas Frecuentes

Mejora tu proyecto

Para integrar el C106DG de forma segura y eficiente en tus proyectos de control de potencia, considera los siguientes complementos:

• Disipador de calor TO-126/TO-220: Indispensable para aplicaciones de alta corriente, asegura que el tiristor opere dentro de su rango de temperatura seguro.
• Optoacoplador con detector de cruce por cero (ej. MOC3041): Permite aislar galvánicamente tu circuito de control de baja tensión (Arduino, ESP32) de la red de alta tensión, además de facilitar la conmutación suave de cargas AC.
• Potenciómetro de 100K y Diodo DIAC DB3: Componentes clave para construir un circuito clásico de control de fase, permitiendo variar el ángulo de disparo del SCR y así regular la potencia entregada a la carga.
