$ 1.290 IVA incluido
Tiristor SCR TIC126M de potencia. Soporta 600V y 12A RMS. Encapsulado TO-220. Ideal para conmutación de cargas DC, rectificación controlada, luces estroboscópicas y proyectos de electrónica de potencia. Disparo por puerta (Gate) sensible (20mA). Pinout K-A-G.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

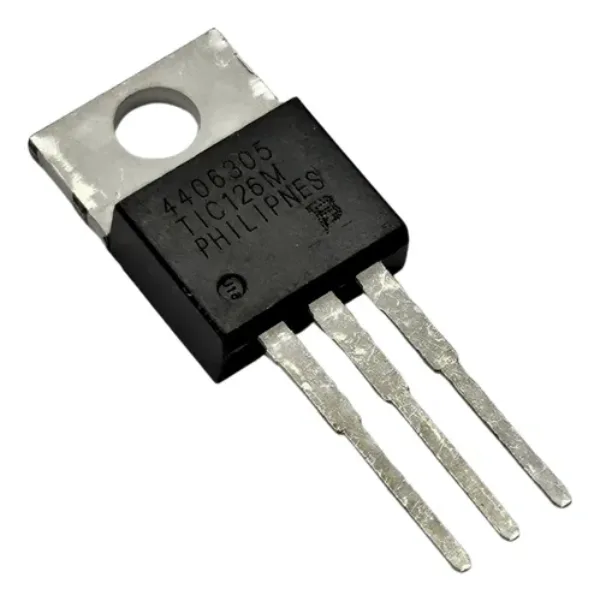

El TIC126M es un Tiristor o Rectificador Controlado de Silicio (SCR) de potencia media, diseñado para aplicaciones de conmutación y control de fase en circuitos electrónicos. Gracias a su robusto encapsulado TO-220, es capaz de manejar corrientes continuas de hasta 12 Amperios y soportar tensiones de bloqueo de 600 Voltios.
A diferencia de un transistor común, este dispositivo actúa como un interruptor electrónico unidireccional (de Ánodo a Cátodo) que se «dispara» o activa mediante un pulso de corriente en su compuerta (Gate). Es un componente esencial en proyectos de electrónica de potencia, como reguladores de iluminación, control de velocidad de motores DC, cargadores de baterías y relés de estado sólido DIY.
Especificaciones Máximas
| Parámetro | Valor |
|---|---|
| Voltaje Repetitivo Pico Off-State (Vdrm) | 600 V |
| Corriente RMS en estado encendido (It) | 12 A |
| Corriente de pico no repetitiva (Itsm) | 100 A (aprox. @ 60Hz) |
| Disipación de potencia pico (Pgm) | 20 W |
| Rango de temperatura de operación | -40°C a +110°C |
Características Eléctricas
| Característica | Valor Típico |
|---|---|
| Corriente de disparo de compuerta (Igt) | 20 mA |
| Voltaje de disparo de compuerta (Vgt) | 1.5 V (Máx) |
| Corriente de mantenimiento (Ih) | 30 – 50 mA |
| Encapsulado | TO-220 |
| Montaje | Through-Hole (THT) |

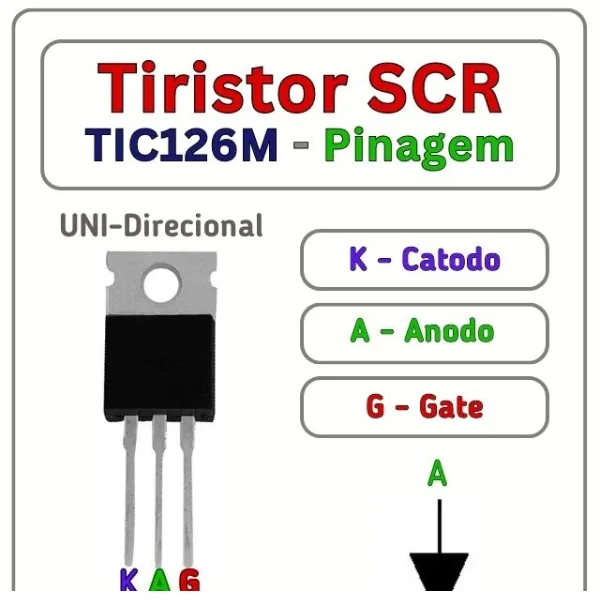

Configuración de Pines (Pinout)
| Pin | Nombre | Función |
|---|---|---|
| 1 (Izquierda) | K (Cátodo) | Terminal negativo de la corriente principal |
| 2 (Centro) | A (Ánodo) | Terminal positivo (Conectado a la aleta metálica) |
| 3 (Derecha) | G (Gate/Puerta) | Terminal de control para el disparo |
Preguntas Frecuentes
¿Cuál es la diferencia entre este SCR y un Triac?
El SCR (como este TIC126M) es unidireccional, conduce la corriente en un solo sentido (como un diodo controlado), por lo que es ideal para circuitos DC o control de media onda. Un Triac es bidireccional y se usa típicamente para controlar corriente alterna completa (AC).
¿Qué significa la letra «M» en TIC126M?
La letra sufijo indica la tensión máxima repetitiva que soporta el componente. En la serie TIC126, la «D» es 400V, la «M» es 600V, y la «N» es 800V. Este modelo es adecuado para la red eléctrica doméstica estándar de 110V/220V.
¿Necesito usar un disipador de calor?
Sí, si planeas manejar corrientes superiores a 1 o 2 Amperios. Aunque el componente soporta 12A, se calentará rápidamente. La aleta metálica del encapsulado TO-220 debe atornillarse a un disipador de aluminio, preferiblemente con pasta térmica y mica aislante si es necesario.
¿Cómo puedo probar si funciona con un multímetro?
En modo diodo/resistencia: Entre Ánodo y Cátodo debe dar circuito abierto (infinito) en ambas direcciones. Entre Gate y Cátodo debe haber una resistencia baja (lectura similar a un diodo). Si hay continuidad directa entre Ánodo y Cátodo, el SCR está en corto (dañado).
¿Puedo usarlo para controlar un motor de corriente alterna?
Solo parcialmente. Al ser un rectificador, solo dejará pasar la mitad de la onda de AC (media onda). El motor girará, pero con menor potencia y «a tirones». Para control de motores AC se recomienda un Triac; el SCR es mejor para motores DC rectificados o cargas resistivas.
