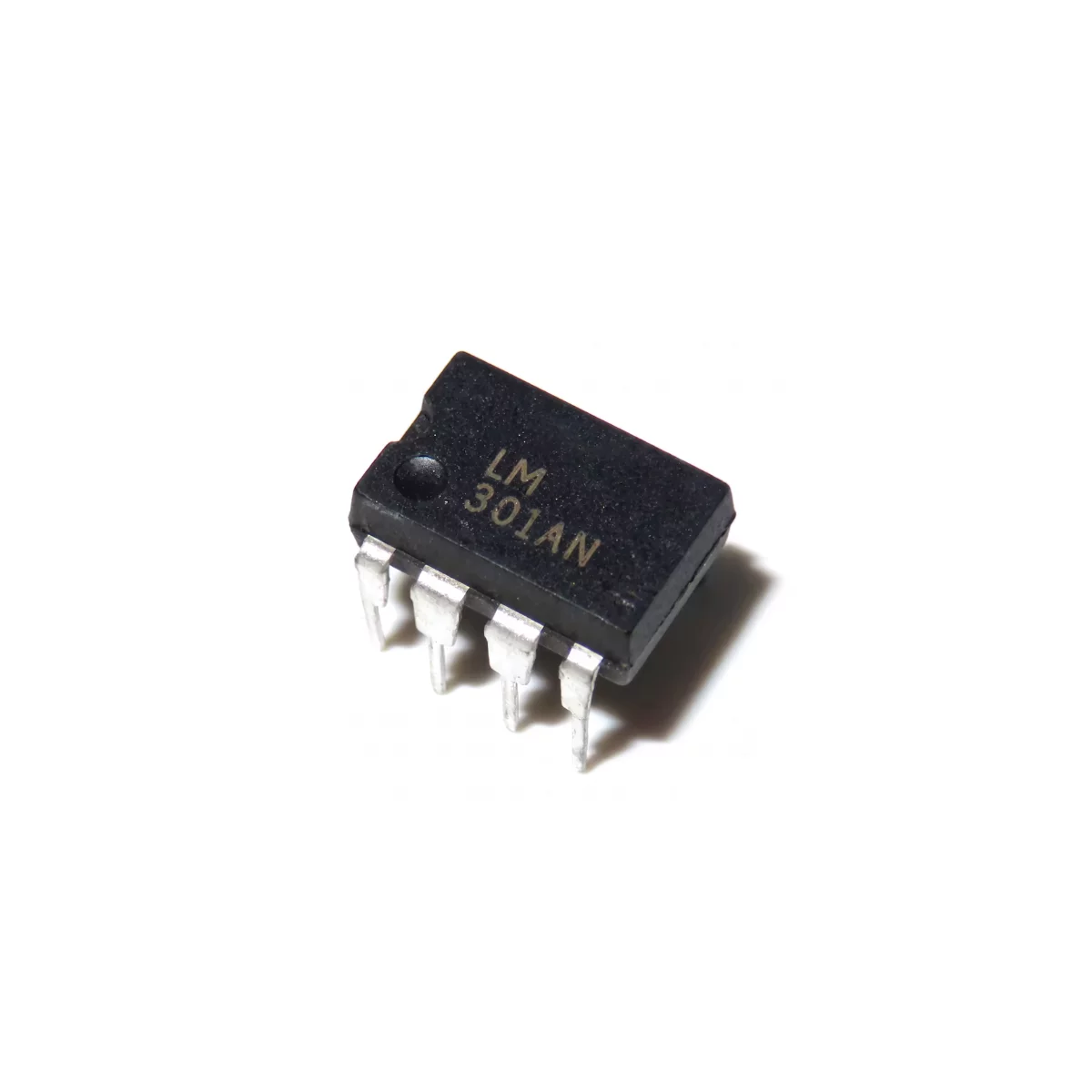

¿Qué es el Amplificador Operacional LM301AN?
El LM301AN es un circuito integrado monolítico que funciona como un amplificador operacional (Op-Amp) de propósito general. Este componente es un clásico en el diseño de circuitos analógicos, reconocido por su versatilidad y rendimiento estable. A diferencia de otros amplificadores operacionales como el popular 741, el LM301AN se caracteriza por requerir una compensación de frecuencia externa. Esta característica, lejos de ser una desventaja, otorga al diseñador un control superior sobre la respuesta en frecuencia y la velocidad de respuesta (slew rate) del dispositivo, permitiendo optimizar el circuito para una aplicación específica, ya sea para obtener el máximo ancho de banda o para garantizar la estabilidad en configuraciones de alta ganancia. Su amplio rango de voltaje de operación y bajo consumo de corriente lo hacen ideal para una vasta gama de aplicaciones, desde acondicionamiento de señales de sensores y filtros activos hasta generadores de funciones y circuitos de instrumentación.
La arquitectura interna del LM301AN está diseñada para ofrecer una alta ganancia de voltaje, una baja corriente de entrada y un amplio rango de voltaje en modo común. El dispositivo integra una etapa de entrada diferencial de alta impedancia, múltiples etapas de ganancia y una etapa de salida capaz de entregar corriente a la carga. Una de sus características más importantes es la protección contra cortocircuitos en la salida y la ausencia de «latch-up», un fenómeno que puede ocurrir en otros diseños de Op-Amps cuando el voltaje de entrada excede el rango de alimentación. El encapsulado DIP-8 (Dual In-line Package) facilita su montaje en protoboards y placas de circuito impreso (PCB) con tecnología de agujero pasante (through-hole), siendo una opción excelente tanto para prototipado rápido como para producción final.
Características Técnicas
El funcionamiento del LM301AN se centra en su capacidad de ser «programado» externamente mediante un único capacitor. Un capacitor de tan solo 30 pF conectado entre los pines 1 y 8 es suficiente para asegurar la estabilidad en la configuración más exigente: el seguidor de voltaje (ganancia unitaria). Al variar el valor de este capacitor, el ingeniero puede ajustar el compromiso entre el ancho de banda y la estabilidad para configuraciones de ganancia mayores. Esta flexibilidad permite, por ejemplo, utilizar un capacitor más pequeño (compensación feedforward) para alcanzar hasta 10V/µs de slew rate y 3.5MHz de ancho de banda en aplicaciones donde la velocidad de la señal de salida es crítica. El dispositivo también cuenta con pines para el ajuste del balance (offset null), lo que permite anular el pequeño voltaje de offset inherente a la entrada para aplicaciones de alta precisión.
Especificaciones Eléctricas
| Parámetro | Valor Típico |
|---|---|
| Voltaje de Suministro (Vcc) | ±5V a ±20V (hasta ±22V máximo absoluto) |
| Corriente de Suministro (sin carga) | 1.8 mA (con Vcc = ±15V) |
| Voltaje de Offset de Entrada | 2 mV |
| Corriente de Bias de Entrada | 70 nA |
| Ganancia de Voltaje en Lazo Abierto (A_VOL) | 100 V/mV (100 dB) |
| Slew Rate (Ganancia Unitaria, C_comp = 30pF) | 0.5 V/µs |
| Ancho de Banda (Ganancia Unitaria, C_comp = 30pF) | 1 MHz |
| Rechazo al Modo Común (CMRR) | 96 dB |
Comunicación y Pinout
| Pin | Nombre | Función |
|---|---|---|
| 1 | Balance / Comp | Conexión para ajuste de offset y capacitor de compensación. |
| 2 | IN- | Entrada inversora. |
| 3 | IN+ | Entrada no-inversora. |
| 4 | V- | Alimentación negativa. |
| 5 | Balance | Conexión para ajuste de offset. |
| 6 | OUT | Salida del amplificador. |
| 7 | V+ | Alimentación positiva. |
| 8 | Comp | Conexión para capacitor de compensación. |
Dimensiones y Ambiente
| Característica | Valor |
|---|---|
| Encapsulado | DIP-8 (PDIP-8) |
| Temperatura de Operación (Rango Comercial) | 0°C a 70°C |
| Temperatura de Almacenamiento | -65°C a 150°C |
Aplicaciones Típicas
- Filtros activos (Pasa-bajos, Pasa-altos, Pasa-banda).
- Amplificadores de instrumentación y acondicionamiento de señales.
- Circuitos integradores y diferenciadores.
- Generadores de formas de onda (osciladores sinusoidales, cuadrados).
- Comparadores de voltaje de alta precisión.
- Amplificadores sumadores y restadores.
- Rectificadores de media onda de alta velocidad.
Preguntas Frecuentes
¿Cuál es la principal diferencia entre el LM301AN y el LM741?
La diferencia fundamental es la compensación en frecuencia. El LM741 tiene compensación interna, lo que lo hace más simple de usar pero menos flexible. El LM301AN requiere un capacitor externo, permitiendo al diseñador optimizar el rendimiento (ancho de banda y slew rate) según la ganancia del circuito.
¿Qué valor de capacitor de compensación debo usar?
Para una operación estable en cualquier ganancia, incluyendo la ganancia unitaria (seguidor de voltaje), se recomienda un capacitor de 30 pF entre los pines 1 y 8. Para circuitos con ganancia en lazo cerrado mayor a 1, se puede usar un capacitor más pequeño para mejorar el slew rate, siguiendo las curvas del datasheet.
¿Puedo operar el LM301AN con una fuente de alimentación simple en lugar de una dual (simétrica)?
Sí, es posible. Para ello, se debe polarizar la entrada no-inversora (IN+) a un voltaje de referencia, típicamente la mitad del voltaje de la fuente de alimentación (Vcc/2), y referenciar la señal de entrada a este mismo punto. Se necesitarán capacitores de acoplo en la entrada y salida para bloquear la componente DC.
¿Por qué mi circuito con el LM301AN está oscilando?
La causa más común de oscilación en un circuito con el LM301AN es una compensación incorrecta o la ausencia del capacitor de compensación. Verifique que el capacitor esté conectado correctamente entre los pines 1 y 8 y que su valor sea adecuado para la ganancia de su circuito. Otras causas pueden ser un mal diseño del PCB, falta de capacitores de desacoplo en la alimentación o retroalimentación parasitaria.
Mejora tu proyecto
Para sacar el máximo provecho al LM301AN, considera estos componentes complementarios:
- Zócalo DIP-8: Para montar el IC sin soldarlo directamente, facilitando su reemplazo y protegiéndolo del calor.
- Capacitores Cerámicos: Indispensables para la compensación (ej. 30pF) y para el desacoplo de la fuente de alimentación (ej. 100nF cerca de los pines de V+ y V-).
- Resistencias de Precisión (1%): Para establecer la ganancia y las polarizaciones de manera precisa y estable en tus circuitos de amplificación y filtrado.
- Protoboard y Cables Jumper: Ideales para experimentar y prototipar rápidamente tus diseños antes de pasar a una placa PCB definitiva.
