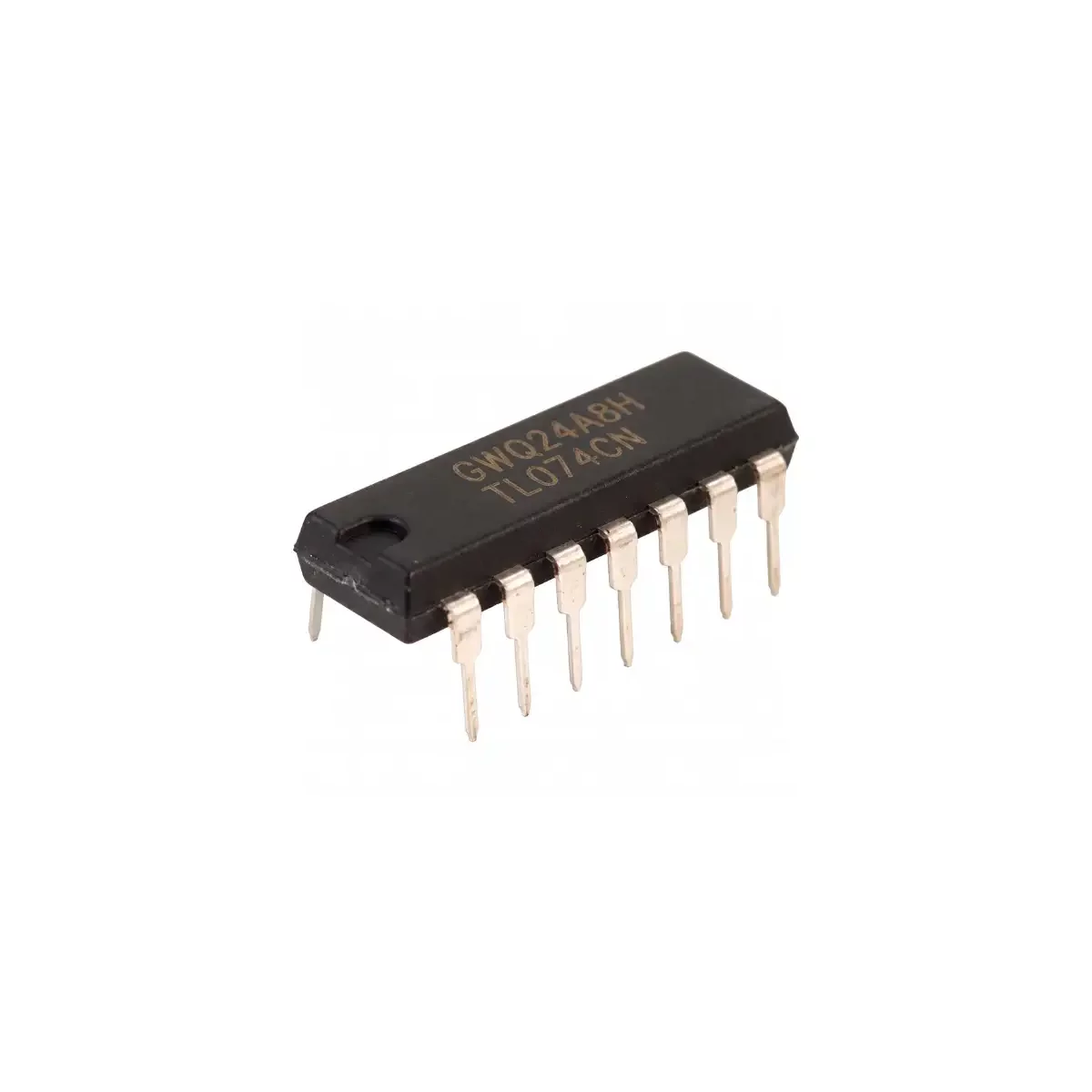

¿Qué es el Amplificador Operacional TL074CN?
El TL074CN es un circuito integrado que contiene cuatro amplificadores operacionales (Op-Amps) independientes de alto rendimiento en un solo encapsulado. Pertenece a la familia de amplificadores TL07x, reconocidos por su tecnología de entrada JFET (Transistor de Efecto de Campo de Unión). Esta característica le confiere una impedancia de entrada extremadamente alta, lo que minimiza la carga sobre la fuente de señal y lo hace ideal para aplicaciones con sensores de alta impedancia o etapas de búfer. Además, es célebre por su bajo nivel de ruido y baja distorsión armónica total (THD), convirtiéndolo en un componente predilecto para circuitos de audio de alta fidelidad, como preamplificadores, mezcladores y filtros activos. Su capacidad para operar con fuentes de alimentación duales (positiva y negativa) permite un amplio rango dinámico en el procesamiento de señales de corriente alterna.
La arquitectura interna del TL074CN integra cuatro Op-Amps idénticos, cada uno con compensación de frecuencia interna para garantizar la estabilidad en configuraciones de ganancia unitaria. El uso de entradas JFET no solo proporciona una alta impedancia, sino que también resulta en corrientes de polarización y de offset de entrada muy bajas, mejorando la precisión en aplicaciones de instrumentación y acondicionamiento de señales. El sufijo ‘CN’ indica que viene en un encapsulado DIP (Dual In-line Package) de 14 pines, ideal para prototipado en protoboards y montaje en placas de circuito impreso (PCB) con tecnología de agujero pasante (through-hole). Está diseñado para operar en el rango de temperatura comercial, lo que lo hace adecuado para la gran mayoría de proyectos electrónicos.
Características Técnicas
El funcionamiento del TL074CN se basa en sus cuatro amplificadores internos, que pueden ser configurados de manera independiente para realizar diversas funciones matemáticas y de procesamiento de señal. Su alta velocidad de respuesta (Slew Rate), típicamente de 13 V/µs, le permite amplificar señales de alta frecuencia sin distorsión significativa. El ancho de banda de ganancia unitaria de 3 MHz asegura un rendimiento consistente en todo el espectro de audio. Estas características, combinadas con su bajo consumo de corriente, lo hacen una opción eficiente y versátil para diseños que requieren múltiples etapas de amplificación en un espacio reducido.
Especificaciones Eléctricas
| Parámetro | Valor Típico |
|---|---|
| Voltaje de Suministro (VCC) | ±5V a ±15V |
| Corriente de Suministro (por amplificador) | 1.4 mA |
| Voltaje de Offset de Entrada | 3 mV |
| Corriente de Bias de Entrada | 65 pA |
| Ancho de Banda de Ganancia Unitaria (GBWP) | 3 MHz |
| Slew Rate | 13 V/µs |
| Distorsión Armónica Total (THD) | 0.003% |
| Ruido de Voltaje de Entrada | 18 nV/√Hz |
Pinout y Configuración (DIP-14)
| Pin | Función | Descripción |
|---|---|---|
| 1 | 1OUT | Salida del Amplificador A |
| 2 | 1IN- | Entrada Inversora del Amplificador A |
| 3 | 1IN+ | Entrada No Inversora del Amplificador A |
| 4 | VCC+ | Alimentación Positiva |
| 5 | 2IN+ | Entrada No Inversora del Amplificador B |
| 6 | 2IN- | Entrada Inversora del Amplificador B |
| 7 | 2OUT | Salida del Amplificador B |
| 8 | 3OUT | Salida del Amplificador C |
| 9 | 3IN- | Entrada Inversora del Amplificador C |
| 10 | 3IN+ | Entrada No Inversora del Amplificador C |
| 11 | VCC- | Alimentación Negativa o Tierra (GND) |
| 12 | 4IN+ | Entrada No Inversora del Amplificador D |
| 13 | 4IN- | Entrada Inversora del Amplificador D |
| 14 | 4OUT | Salida del Amplificador D |
Dimensiones y Ambiente
| Característica | Valor |
|---|---|
| Encapsulado | DIP-14 |
| Dimensiones (aprox.) | 19.3mm x 6.35mm x 3.3mm |
| Temperatura de Operación | 0°C a 70°C |
| Montaje | Through-Hole (Agujero Pasante) |
Aplicaciones
- Preamplificadores de audio de alta fidelidad y mezcladores.
- Filtros activos (paso bajo, paso alto, paso banda, notch).
- Circuitos de instrumentación y acondicionamiento de señales.
- Osciladores y generadores de formas de onda (senoidal, cuadrada, triangular).
- Etapas de búfer de alta impedancia.
- Integradores y diferenciadores en computación analógica.
- Control de procesos y sistemas de adquisición de datos.
Preguntas Frecuentes
¿Puedo usar el TL074 con una fuente de alimentación simple en lugar de una dual?
Sí, es posible. Para ello, se debe crear una ‘tierra virtual’ o un punto de referencia a la mitad del voltaje de la fuente simple (VCC/2) usando un divisor de tensión. Esta tierra virtual se conecta a las entradas no inversoras (o a la referencia del circuito) y a la conexión VCC- del Op-Amp se le conecta la tierra real (0V) de la fuente.
¿Cuál es la diferencia principal entre el TL074, TL084 y el LM324?
La principal diferencia radica en su tecnología y aplicación. El TL074 es un Op-Amp JFET optimizado para bajo ruido, ideal para audio. El TL084 también es JFET pero de propósito general, con un ruido ligeramente mayor. El LM324 utiliza transistores bipolares (BJT), está diseñado para operar eficientemente con fuentes simples y es muy común en aplicaciones de control y de baja frecuencia, pero no es adecuado para audio de alta fidelidad debido a su mayor ruido y distorsión por cruce.
¿Por qué mi circuito amplificador con el TL074 está oscilando?
La oscilación en circuitos con Op-Amps suele deberse a problemas en el diseño del PCB o prototipo. Las causas más comunes son: falta de capacitores de desacoplo (típicamente 100nF) cerca de los pines de alimentación (VCC+ y VCC-), un lazo de realimentación muy largo que introduce retardo de fase, o una carga excesivamente capacitiva en la salida. Asegúrate de tener un buen diseño de la placa y de desacoplar adecuadamente la alimentación.
¿Qué significa el sufijo ‘CN’ en TL074CN?
El sufijo en los circuitos integrados proporciona información sobre el encapsulado y el rango de temperatura. En este caso, ‘C’ indica el rango de temperatura de operación comercial (0°C a 70°C) y ‘N’ se refiere al tipo de encapsulado, que es DIP (Dual In-line Package) de plástico. Es importante verificar esta información en el datasheet del fabricante específico (como Texas Instruments) para confirmar los detalles exactos.
Mejora tu proyecto
Para prototipar y construir circuitos robustos con el TL074CN, te recomendamos los siguientes componentes:
- Zócalo DIP de 14 pines: Permite instalar y reemplazar el IC fácilmente sin soldarlo directamente a la placa, evitando daños por calor.
- Capacitores Cerámicos de 100nF: Esenciales para el desacoplo de la fuente de alimentación, colocando uno cerca de los pines VCC+ y VCC- a tierra para filtrar ruido.
- Resistencias de Película Metálica (1%): Para construir redes de realimentación precisas en filtros y amplificadores, asegurando que la ganancia y la frecuencia de corte sean las deseadas.
- Protoboard y Cables de Conexión: Ideales para montar y probar rápidamente tus diseños antes de pasar a una solución de PCB permanente.
