$ 990 IVA incluido
El amplificador LM324 SMD es un circuito integrado que contiene cuatro amplificadores operacionales en un paquete de montaje superficial (SMD). Con un alto rendimiento, bajo consumo de energía y versatilidad, es ideal para una variedad de aplicaciones electrónicas, desde amplificadores de audio hasta sistemas de control de voltaje.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
El amplificador LM324 SMD SMT superficial es un circuito integrado que contiene cuatro amplificadores operacionales de propósito general. Este dispositivo se utiliza ampliamente en una variedad de aplicaciones de electrónica debido a su versatilidad, bajo consumo de energía y alta estabilidad.
Características Principales:
- Número de Amplificadores Operacionales: Cuatro
- Alimentación de Voltaje: +32V/-32V (máx.)
- Corriente de Salida: 20mA (máx.)
- Rango de Temperatura de Operación: -40°C a +125°C
- Bajo Consumo de Energía
- Alta Estabilidad
- Bajo Offset de Corriente de Entrada
- Baja Distorsión Armónica Total (THD)
- 9mm x 5mm ( largo x ancho)
Aplicaciones Comunes:
- Amplificadores de Audio
- Filtros Activos
- Controladores de Voltaje
- Circuitos de Control de Motor
- Sensores de Proximidad
- Instrumentación de Precisión
Se vende por unidad
Preguntas Frecuentes
La especificación dice «+32V/-32V», ¿cómo debo alimentar este chip correctamente?
Esa especificación puede ser confusa. Es crucial entender que el LM324 NO soporta ±32V (un diferencial de 64V). La forma correcta de interpretarlo es:
- Con Fuente de Alimentación Única: Puede alimentarlo con un voltaje positivo desde +3V hasta +32V. Por ejemplo, directamente desde el pin de 5V de un Arduino o una fuente de 12V. En este caso, el pin V- (GND) del chip se conecta a la tierra del circuito.
- Con Fuente de Alimentación Dual (partida): Puede alimentarlo con un voltaje simétrico desde ±1.5V hasta ±16V. Aquí, V+ se conecta al voltaje positivo, y V- al voltaje negativo.
El LM324 es famoso precisamente por funcionar muy bien con una fuente de alimentación única, lo que lo hace ideal para proyectos con microcontroladores.
¿Qué ventaja clave tiene el LM324 para proyectos con Arduino o microcontroladores?
Su principal ventaja es que su salida puede llegar muy cerca del riel negativo (GND) cuando se usa con una fuente única. Esto significa que si alimentas el chip con 5V y GND, la salida del amplificador puede entregar voltajes desde casi 0V hasta aproximadamente 3.5V (VCC – 1.5V). Esta capacidad de «llegar a cero» es fundamental para interactuar con las entradas analógicas de un Arduino, que leen desde 0V hacia arriba.
La categoría lo menciona como «Transistor SMD», ¿es correcto? ¿Qué es un amplificador operacional?
Esa categorización es incorrecta. El LM324 no es un transistor, sino un Circuito Integrado (CI) mucho más complejo. Un amplificador operacional (u «Op-Amp») es un bloque de construcción analógico fundamental que, internamente, contiene docenas de transistores. Su función es realizar operaciones matemáticas con señales de voltaje, como amplificar, comparar, filtrar, sumar o restar señales. Es una de las herramientas más versátiles en la electrónica analógica.
¿Qué encapsulado SMD es este y cómo se suelda?

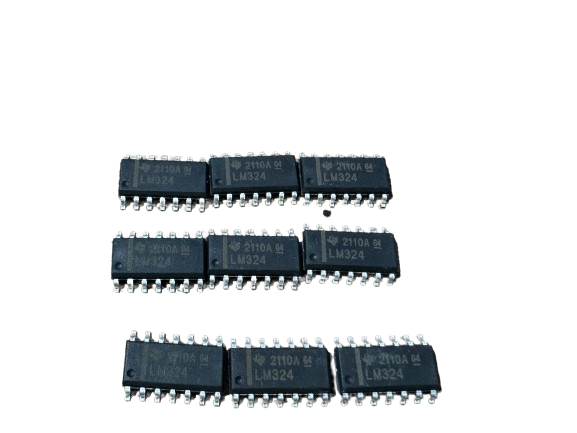

Este LM324 viene en un encapsulado estándar SOIC-14 (Small-Outline Integrated Circuit de 14 pines). Para soldarlo en una placa, necesitarás herramientas para montaje superficial (SMD):
- Método Profesional: Usar una estación de soldadura de aire caliente con pasta de soldar y flux.
- Método DIY Avanzado: Es posible soldarlo con un cautín de punta fina (tipo bisel o «chisel»), aplicando flux generosamente y usando la técnica de «drag soldering» (arrastrar una gota de estaño a través de los pines) para una conexión rápida.
El chip contiene cuatro amplificadores. ¿Son independientes? ¿Cómo se usan?
Sí, los cuatro amplificadores operacionales dentro del LM324 son completamente independientes. Lo único que comparten son los pines de alimentación (VCC y GND). Esto es muy eficiente, ya que te permite construir cuatro circuitos diferentes y separados (por ejemplo, un preamplificador para un micrófono, un filtro activo, un comparador de voltaje y un seguidor de voltaje) usando un solo chip, lo que ahorra un espacio considerable en tu PCB.
¿Puedo usarlo para amplificar la señal de un sensor para mi Arduino?
Absolutamente. Ese es uno de sus usos más comunes y efectivos. Si tienes un sensor que entrega una señal de voltaje muy pequeña (en el rango de los milivoltios), como un micrófono electret, una fotocelda o un sensor de pH, puedes usar uno de los cuatro op-amps del LM324 en una configuración de «amplificador no inversor» para aumentar esa señal a un rango que el convertidor analógico-digital (ADC) del Arduino pueda leer con precisión (típicamente de 0 a 5V).
