Amplificador Operacional Cuádruple LM3900N Norton

¿Qué es el LM3900N?

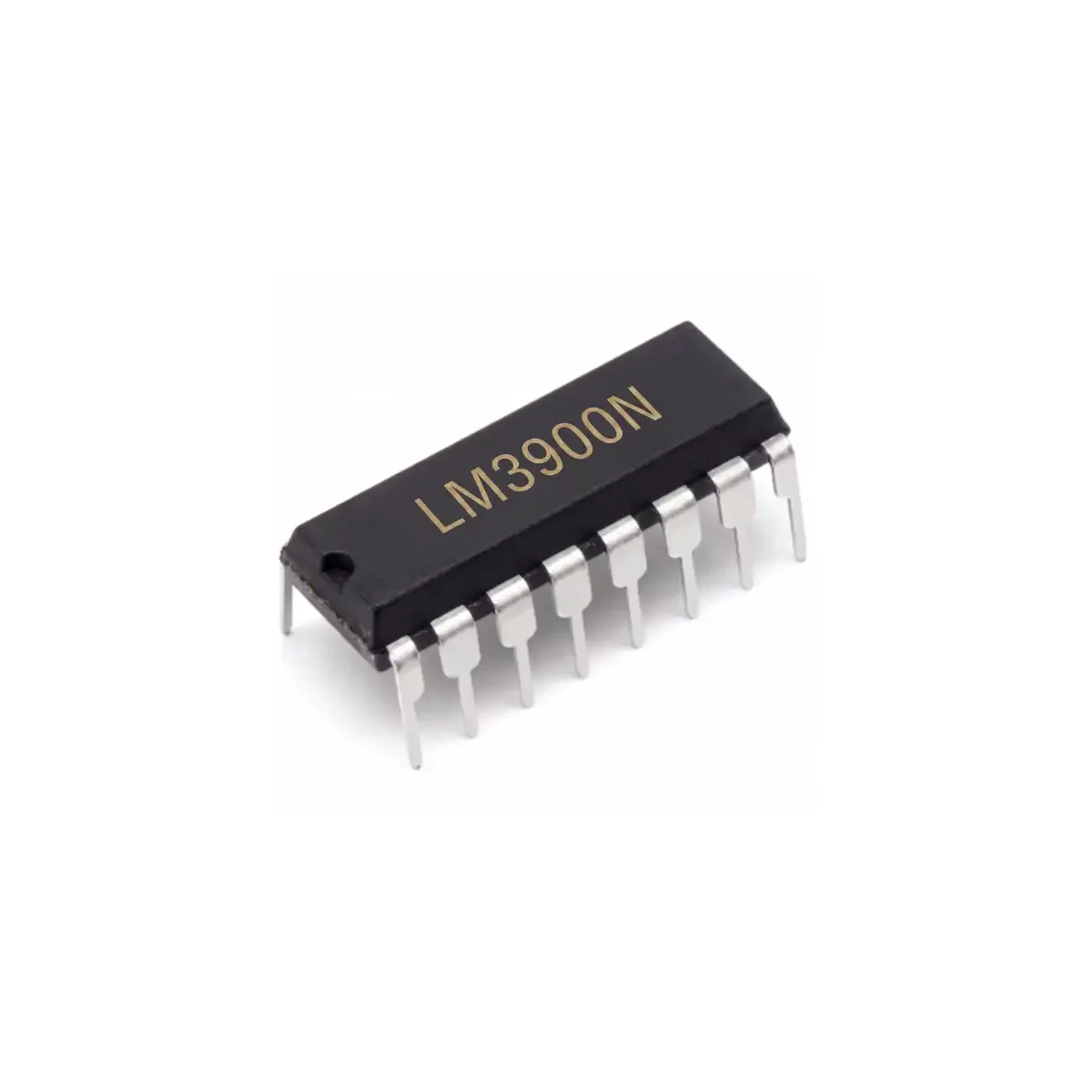

El LM3900N es un circuito integrado que contiene cuatro amplificadores operacionales independientes de alta ganancia, diseñados específicamente para operar desde una fuente de alimentación simple en un amplio rango de voltajes. La característica que define al LM3900N es su arquitectura interna, conocida como amplificador Norton o amplificador por diferencia de corriente. A diferencia de los op-amps tradicionales que amplifican la diferencia de voltaje entre sus entradas, el LM3900N utiliza un espejo de corriente (current mirror) en su entrada no inversora para «restar» la corriente de la entrada inversora. Esta topología lo hace excepcionalmente útil en aplicaciones de procesamiento de señales AC donde no se dispone de una fuente de alimentación simétrica, simplificando enormemente el diseño de circuitos como filtros activos, generadores de onda y amplificadores de audio en sistemas alimentados por baterías o fuentes DC únicas. Su encapsulado estándar DIP-14 facilita su uso en protoboards y PCBs de agujero pasante.

La arquitectura de hardware del LM3900N se basa en tecnología bipolar. Cada uno de los cuatro amplificadores internos está compuesto por una etapa de entrada con un espejo de corriente que maneja la entrada no inversora, una etapa de ganancia de alta impedancia y una etapa de salida de colector abierto clase A. Esta configuración de salida permite un amplio rango de excursión de voltaje, casi hasta el riel de alimentación positivo (VCC) y hasta tierra (GND), una ventaja clave en sistemas de bajo voltaje. El dispositivo no requiere compensación de frecuencia externa, lo que lo hace estable para todas las configuraciones de ganancia. La independencia entre los cuatro amplificadores minimiza la diafonía (crosstalk) entre canales, permitiendo el diseño de sistemas multicanal compactos y eficientes.

Características Técnicas

El funcionamiento interno del LM3900N se centra en su capacidad para procesar corrientes. La corriente que ingresa por la entrada no inversora (+) es reflejada internamente y sustraída de la corriente que ingresa por la entrada inversora (-). La corriente resultante es la que se amplifica. Este principio permite implementar funciones matemáticas como suma, resta, multiplicación y división de señales de corriente de forma directa. El dispositivo posee un producto ganancia-ancho de banda de 2.5 MHz, lo que lo hace adecuado para aplicaciones de audio y de baja frecuencia. Su bajo consumo de corriente y su amplio rango de voltaje de operación, desde 4.5V hasta 32V, le otorgan una gran versatilidad en diseños portátiles y alimentados por baterías.

Especificaciones Eléctricas

Comunicación y Pinout

Dimensiones y Ambiente

Aplicaciones

• Filtros activos (Pasa-bajos, Pasa-altos, Pasa-banda)
• Osciladores de baja frecuencia y generadores de funciones (onda cuadrada, triangular, sierra)
• Amplificadores de corriente alterna (AC)
• Sumadores, restadores y mezcladores de señales
• Comparadores de corriente y detectores de umbral
• Circuitos de control de ganancia por voltaje (VCA)
• Preamplificadores para sensores que operan con corriente

Preguntas Frecuentes

Mejora tu proyecto

Para sacar el máximo provecho al LM3900N en tus prototipos y proyectos finales, te recomendamos los siguientes complementos:

• Zócalo DIP-14: Para montar el circuito integrado sin soldarlo directamente, facilitando su reemplazo y protegiéndolo del calor.
• Kit de Resistencias y Condensadores: Componentes pasivos esenciales para configurar la ganancia, polarización y construir filtros u osciladores.
• Protoboard y Cables Jumper: Indispensables para el montaje rápido y la experimentación de circuitos antes de diseñar una PCB.
• Fuente de Alimentación 5V o 12V DC: Para alimentar tus circuitos de forma estable y segura.
