Convertidor Step Up MT3608 Regulable
Módulo conversor DC DC elevador (step up) con chip MT3608, que sube el voltaje de entrada a un voltaje de salida mayor, ajustable con un potenciómetro multivuelta. Sirve para obtener 5, 9 o 12 V de una batería de litio de 3,7 V o de una fuente de 5 V, en proyectos de bajo consumo como sensores, placas Arduino o ESP32 y tiras LED cortas. No es para motores ni bombas, que piden picos de corriente al partir que el módulo no alcanza a entregar.
La corriente que entrega depende del voltaje de entrada y del de salida: mientras más tiene que subir el voltaje, menos corriente entrega y más corriente le pide a la entrada. Se conecta por 4 pads para soldar, 2 de entrada y 2 de salida, y no trae conector USB, pines ni bornera.
Especificaciones eléctricas
| Chip | MT3608 (marcado B628) |
| Tipo | Elevador (step up): la salida siempre queda igual o sobre la entrada |
| Voltaje de entrada | 2 a 24 V, según la hoja de datos del MT3608 |
| Voltaje de salida | Desde el voltaje de entrada hasta 28 V; recomendado hasta 24 V |
| Corriente de salida probada desde 5 V | 0,6 A a 12 V, con la salida estable |
| Corriente de salida probada desde 3,7 V | 0,57 A a 12 V, con la salida bajando a 11,4 V; es el límite |
| Corriente que pide a la entrada | 1,6 A desde 5 V y 2,4 A desde 3,7 V, con 0,6 A a 12 V en la salida |
| Frecuencia de conmutación | Unos 1,2 MHz |
| Rizado medido a 12 V | 46 mV pico a pico sin carga, 364 mV con 0,12 A y 400 mV con 0,6 A, en su mayoría picos breves en cada conmutación |
| Límite del chip | 4 A de pico en el interruptor interno, según la hoja de datos |
| Motores y bombas | No recomendado: al partir piden varias veces su corriente normal y la salida se cae |
Ajuste
| Potenciómetro | Multivuelta, de unas 23 vueltas de punta a punta |
| Sentido | Antihorario sube el voltaje, horario lo baja |
| Resolución | Cerca de 1 V por vuelta |
| Rango medido con 5 V de entrada | 5 a 28,6 V sin carga |
| Rango medido con 3,7 V de entrada | 3,7 a 28,6 V sin carga |
Características físicas
| Medidas | 38,8 x 17,3 x 6,5 mm, con el potenciómetro |
| Conexión | 4 pads para soldar: entrada positiva, entrada negativa, salida positiva y salida negativa |
| Incluye | Solo el módulo, sin cables, pines, bornera ni conector USB |
Rizado medido con osciloscopio
Salida en 12 V con 5 V de entrada, medida en acoplamiento AC a 50 mV por división y 2 µs por división (canal azul).

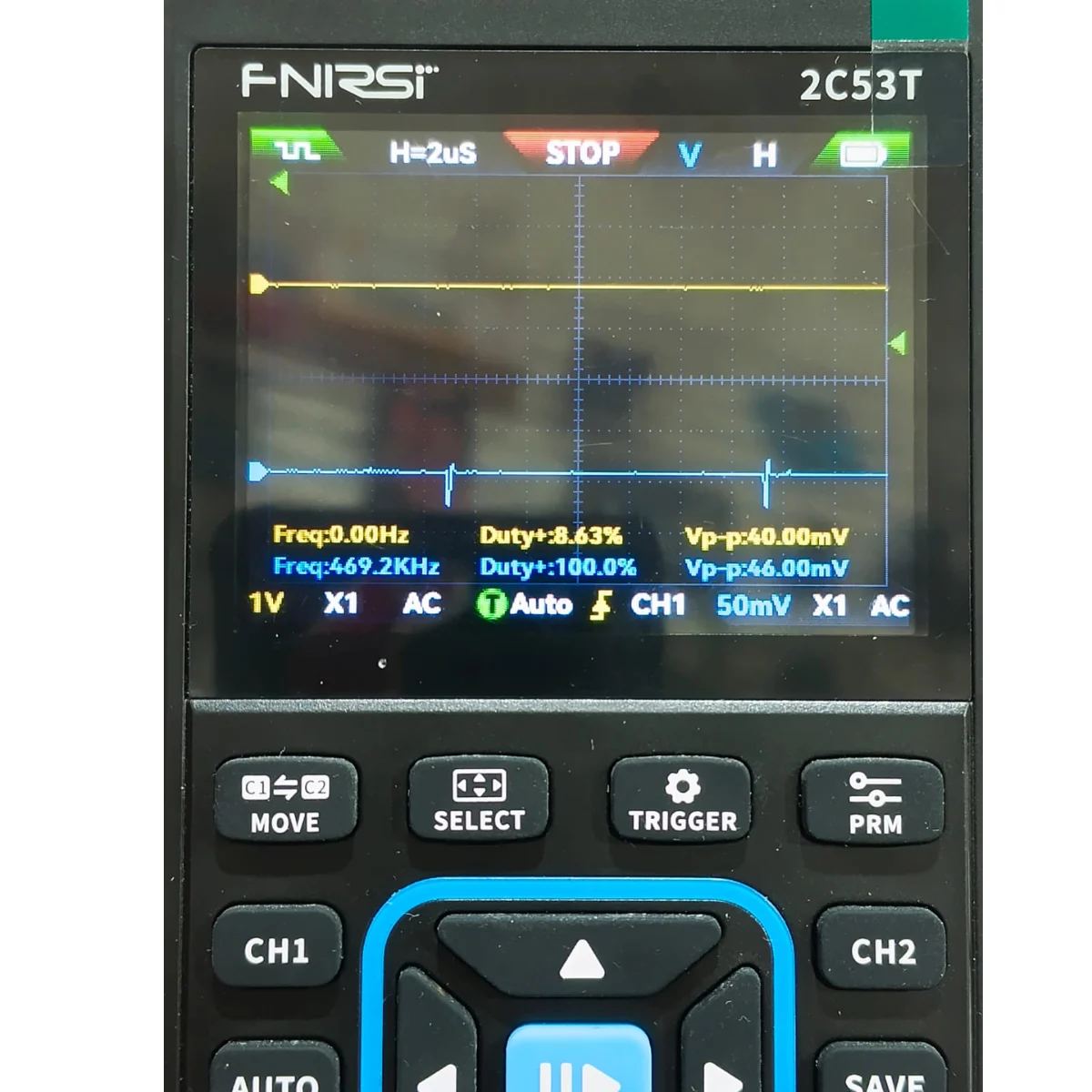

Sin carga: 46 mV pico a pico. El chip conmuta en ráfagas espaciadas.

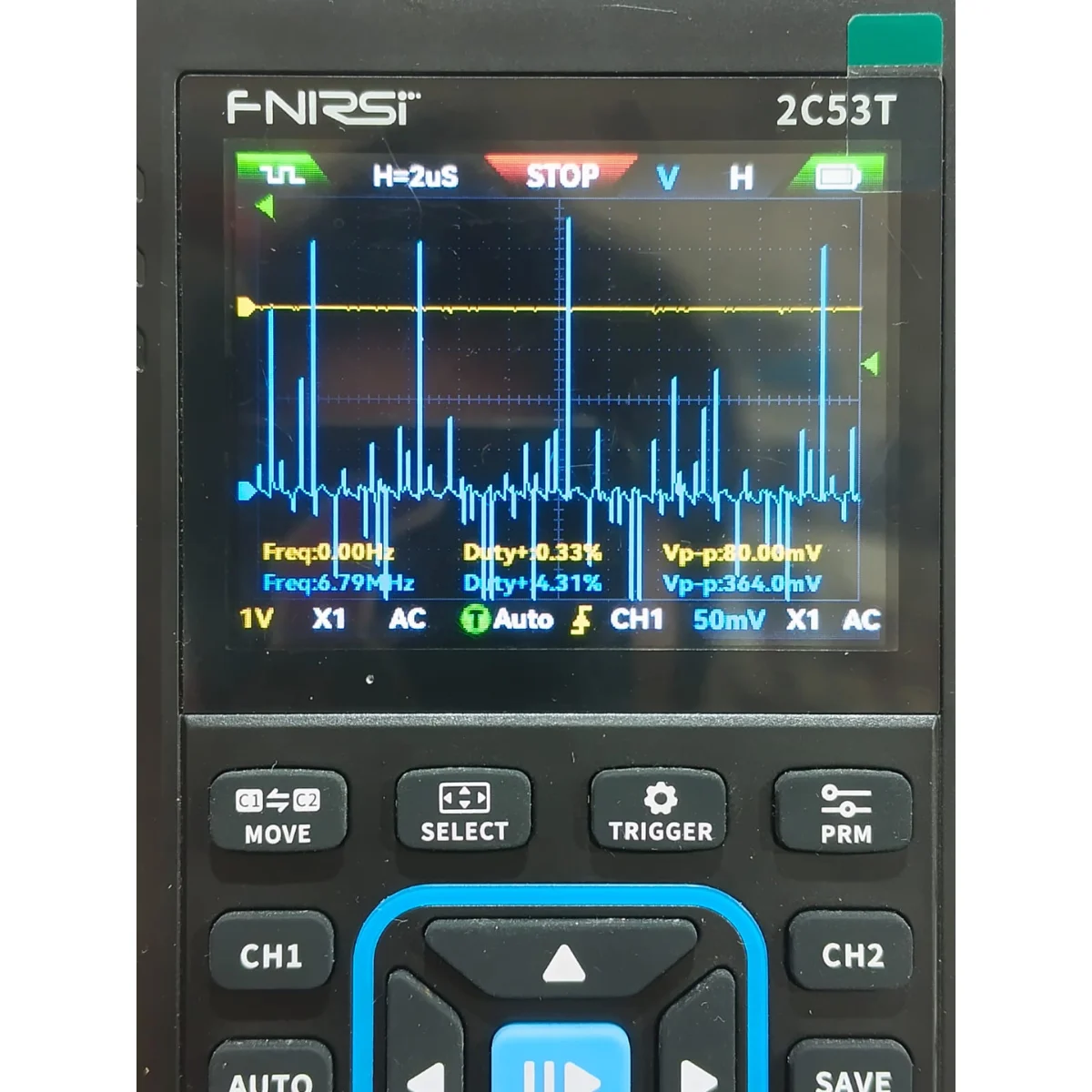

Con 0,12 A (100 Ω): 364 mV pico a pico, en su mayoría picos breves en cada conmutación.

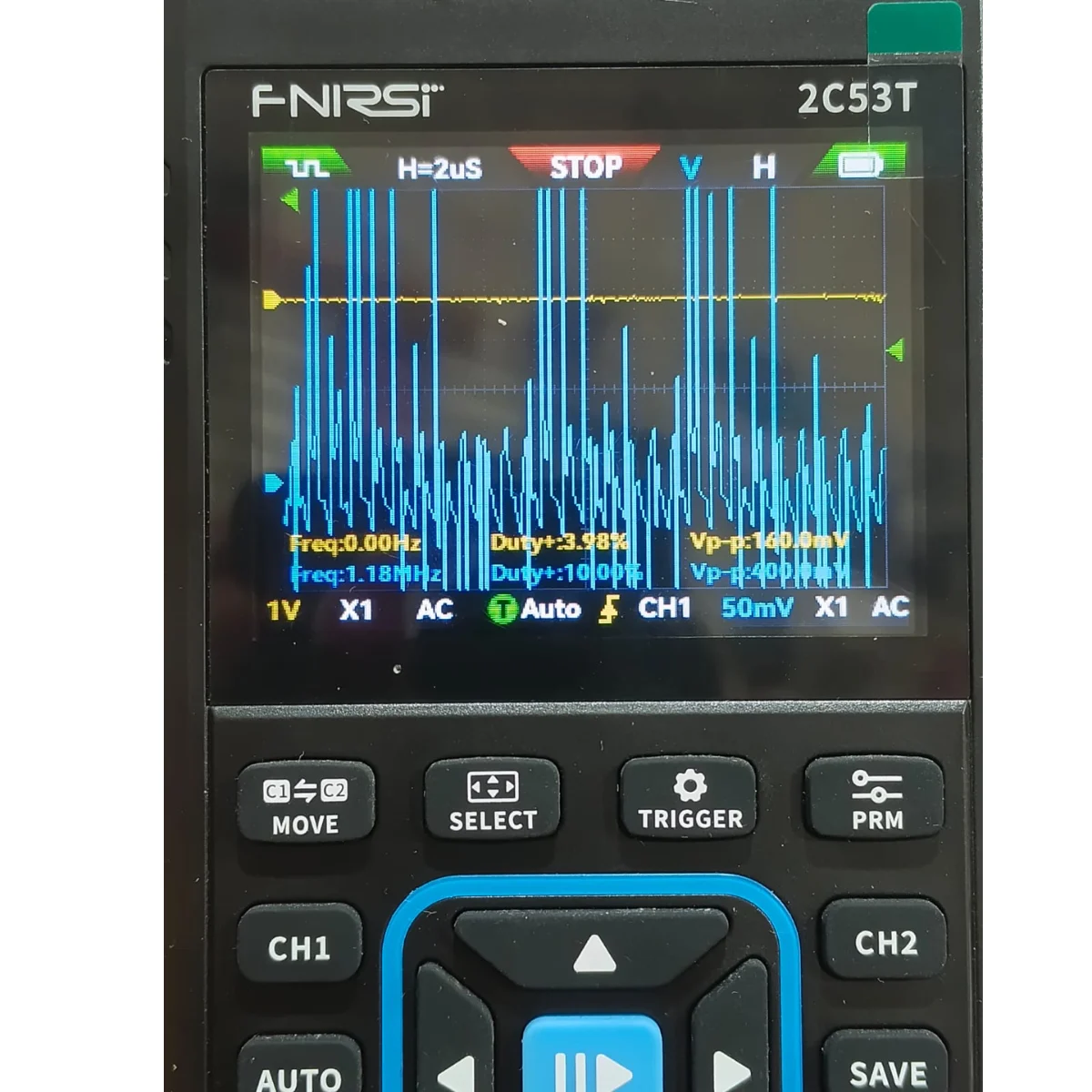

Con 0,6 A (20 Ω): 400 mV pico a pico, con la conmutación a 1,18 MHz.
Preguntas frecuentes
¿Cuánta corriente entrega?
Depende de cuánto tiene que subir el voltaje. En prueba, con 5 V de entrada mantuvo los 12 V con 0,6 A en la salida, y con 3,7 V de entrada llegó a 0,57 A, con la salida bajando a 11,4 V: ese es su límite. Para eso tomó de la entrada 1,6 A desde 5 V y 2,4 A desde 3,7 V, así que la batería o la fuente de entrada también tienen que aguantar esa corriente. Un puerto USB de computador entrega 0,5 A, mucho menos que eso. Para cargas cercanas al límite, usa una fuente de 5 V de al menos 2 A.
¿Cómo ajusto el voltaje de salida?
Con el potenciómetro multivuelta: girando en sentido antihorario sube y en sentido horario baja, cerca de 1 V por vuelta, en unas 23 vueltas de punta a punta. Ajústalo sin carga: conecta la entrada, mide la salida con un multímetro y gira de a poco hasta el voltaje que necesitas. Después conecta tu circuito. No lo lleves al tope de una vez: sobre 28 V se pasa del máximo del chip y puede quemarse. Recuerda que es un elevador: la salida no baja del voltaje de entrada.
¿Sirve para un motor, una bomba de 12 V o un módulo SIM800L?
No es lo recomendado. Un motor o una bomba, al partir, piden de 3 a 6 veces su corriente normal durante un instante, y ese pico puede pasar de los 0,6 A que entrega el módulo aunque el consumo en marcha sea menor. Cuando eso pasa, el voltaje de salida se cae, el motor no parte o parte a tirones, y el chip trabaja al límite. Lo mismo ocurre con un SIM800L, que tiene picos de hasta 2 A al transmitir, y con cualquier carga que encienda y apague de golpe. Para motores y bombas usa una fuente del voltaje que necesitan, o un convertidor elevador de mayor corriente, y deja este módulo para cargas pequeñas y parejas.
¿Puede meter ruido o hacer que mi placa se reinicie?
Puede, sobre todo con carga. Es un convertidor conmutado que trabaja a unos 1,2 MHz, y en prueba, con 12 V de salida, su rizado fue de 46 mV pico a pico sin carga y de unos 400 mV con 0,6 A, en su mayoría picos breves en cada conmutación, como muestran las capturas del osciloscopio. Un Arduino alimentado por su pin VIN tiene su propio regulador y lo tolera bien, pero un ESP32 puede reiniciarse cuando enciende el WiFi y pide picos de corriente, y el ruido afecta las lecturas analógicas, el audio y las radios LoRa o GPS. Para reducirlo, pon en la salida un condensador electrolítico de 220 a 470 µF y uno cerámico de 100 nF, lo más cerca posible de la placa que alimentas, usa cables cortos y aleja el módulo de las antenas. Para un ESP32 a batería, conviene más alimentarlo directo desde la batería con un regulador de 3,3 V de baja caída.
