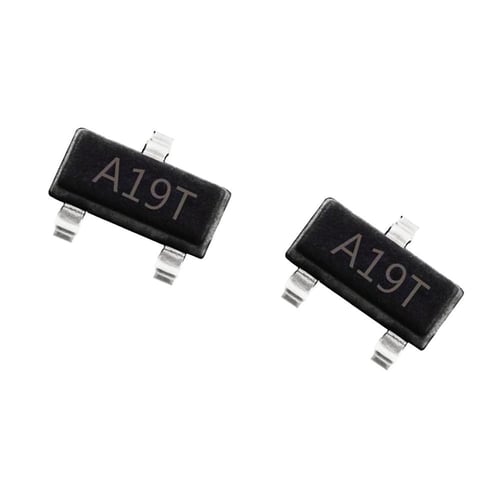

El transistor mosfet AO3401A A19T SOT23 canal P es un componente electrónico de potencia diseñado para controlar hasta 4 A (con 10 V entre puerta y fuente, a 25 °C) en circuitos de hasta 30 V. Este dispositivo de canal P ofrece una alta eficiencia y fiabilidad en una amplia gama de aplicaciones, desde sistemas de conmutación hasta amplificadores de señal SMD
Características Principales:
- Tipo de Transistor: MOSFET Canal P
- Corriente de Drenaje Continua (ID): 4 A a 25 °C ambiente y 3,2 A a 70 °C, con 10 V entre puerta y fuente
- Voltaje Máximo entre Drenaje y Fuente (VDS): 30 V
- Resistencia de Encendido (RDSon): Máximo 50 mΩ con 10 V entre puerta y fuente
- Encapsulado: SOT23 de montaje superficial
- Rápido Tiempo de Conmutación
- Alta Eficiencia Energética
- Disipación Máxima de 1,4 W a 25 °C (en lapsos de hasta 10 s, soldado sobre 1 pulgada cuadrada de cobre)
- Sin Protección Interna contra Sobrecorriente ni Sobretensión
Aplicaciones Comunes:
- Fuentes de Alimentación Conmutadas
- Controladores de Motor
- Interruptor de Carga en el Lado Positivo
- Circuitos de Regulación de Tensión
- Controladores de LED
Preguntas Frecuentes
¿Cuáles son las especificaciones técnicas de este MOSFET?
Las especificaciones del MOSFET AO3401A, según su datasheet, son:
- Tipo: MOSFET de Canal P.
- Voltaje Máximo entre Drenaje y Fuente (VDS): 30 V.
- Corriente Máxima de Drenaje (ID): 4 A continuos a 25 °C ambiente y 3,2 A a 70 °C, con 10 V entre puerta y fuente.
- Resistencia en Encendido (RDS(on)): Máximo 50 mΩ con 10 V entre la puerta (Gate) y la fuente, 60 mΩ con 4,5 V y 85 mΩ con 2,5 V.
- Voltaje de Umbral (Vgs(th)): Entre 0,5 V y 1,3 V, típico 0,9 V. Ahí recién empieza a conducir. El datasheet garantiza la resistencia baja desde 2,5 V entre puerta y fuente.
- Voltaje Máximo entre Puerta y Fuente (VGS): 12 V.
- Encapsulado: SOT23.

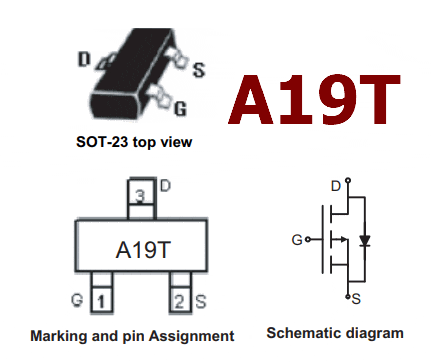

En un Canal P estos voltajes se miden con la puerta y el drenaje por debajo de la fuente, por eso el datasheet los escribe con signo negativo. El «A19T» es el código impreso sobre el componente para identificarlo.
¿Qué significa que sea de «Canal P» y cuándo debo usarlo en vez de uno de Canal N?
La diferencia es cómo se usan en un circuito. Un MOSFET de Canal P como este es ideal para actuar como un interruptor en el lado positivo de la carga, lo que se conoce como «High Side Switching».
- Usa un Canal P (este transistor): Cuando quieres controlar la conexión de VCC (ej. +12V) a tu carga (un motor, una tira de LED, etc.). Esto es útil porque el otro extremo de la carga (GND) se puede mantener conectado permanentemente a la tierra común de tu circuito y microcontrolador.
- Usa un Canal N: Cuando quieres controlar la conexión de tu carga a Tierra (GND), conocido como «Low Side Switching».
¿Cómo lo controlo con un pin de Arduino o ESP32? ¿Es conexión directa?
Depende de dónde va la fuente (Source). Para encender un MOSFET de Canal P, su puerta (Gate) debe tener un voltaje más bajo que su fuente (Source), y el datasheet garantiza la resistencia baja desde 2,5 V de diferencia.
- Conexión Directa: Funciona si el Source va al mismo voltaje que alimenta al microcontrolador, 3,3 V en un ESP32 o 5 V en un Arduino Uno. El pin en LOW lo enciende y en HIGH lo apaga. Con 3,3 V entre puerta y Source ya pasas los 2,5 V con que el datasheet garantiza 85 mΩ como máximo (medidos con 2,5 A).
- ESP32 Conmutando 5 V: Si el Source va a 5 V y el pin es de 3,3 V, el HIGH no lo apaga. La puerta queda más de 1,3 V bajo el Source, que es el umbral máximo del datasheet, y el MOSFET queda conduciendo en parte. Ahí necesitas el transistor de la Solución Correcta.
- Escenario: Quieres controlar una carga de 12V con un Arduino de 5V. El Source del MOSFET está a +12V.
- Problema: Poner el pin de Arduino en 5V (HIGH) no es suficiente para apagarlo, y ponerlo en 0V (LOW) lo encenderá. Sin embargo, para apagarlo de forma segura, el voltaje de la puerta debe ser igual o muy cercano al del Source (+12V), algo que el Arduino no puede hacer.
- Solución Correcta: Utiliza un pequeño transistor NPN (como un 2N2222) o un MOSFET de Canal N para «jalar» la puerta del AO3401A a tierra. Cuando enciendes el NPN con tu pin de Arduino, este conecta la puerta del Canal P a GND, encendiéndolo. Cuando apagas el NPN, una resistencia de pull up conectada a +12V lleva la puerta a 12V, apagándolo de forma segura.
- Ojo con la Puerta: El datasheet permite como máximo 12 V entre puerta y fuente. Con el Source a 12 V, jalar la puerta directo a GND la deja justo en ese límite. Pon una resistencia entre el NPN y la puerta que forme un divisor con la pull up, para que la puerta quede entre 4,5 V y 10 V bajo el Source.
¿Qué significa el encapsulado SOT23 y cómo se suelda?
El SOT23 es un encapsulado de montaje superficial (SMD) muy pequeño, con tres terminales. Es ideal para diseños de circuitos compactos. Para soldarlo, necesitas algo de práctica con componentes SMD. Las mejores técnicas son:
- Aire Caliente: Usar una estación de soldadura de aire caliente y pasta de soldar es el método profesional y más confiable.
- Cautín de punta fina: También es posible soldarlo a mano con un cautín de punta fina, flux y estaño delgado. Suelda una patilla para fijarlo en su posición, y luego suelda las otras dos cuidadosamente.
¿Qué ventaja real me da una resistencia de encendido (RDS(on)) tan baja?
Un RDS(on) bajo es la característica más deseable en un MOSFET de potencia. Una resistencia baja significa que, cuando el transistor está completamente encendido (actuando como un interruptor cerrado), desperdicia muy poca energía en forma de calor. Para ti, esto se traduce en:
- Mayor Eficiencia: Más energía de tu fuente de poder va a tu carga y menos se pierde en el transistor.
- Menor Calentamiento: El transistor se calienta menos. En un SOT23 el calor sale por las patas hacia el cobre de la placa, así que con corrientes de varios amperes conviene una pista de cobre ancha.
