Kit Bomba Vacío Válvula Solenoide

¿Qué es el Kit Bomba de Vacío con Válvula Solenoide?

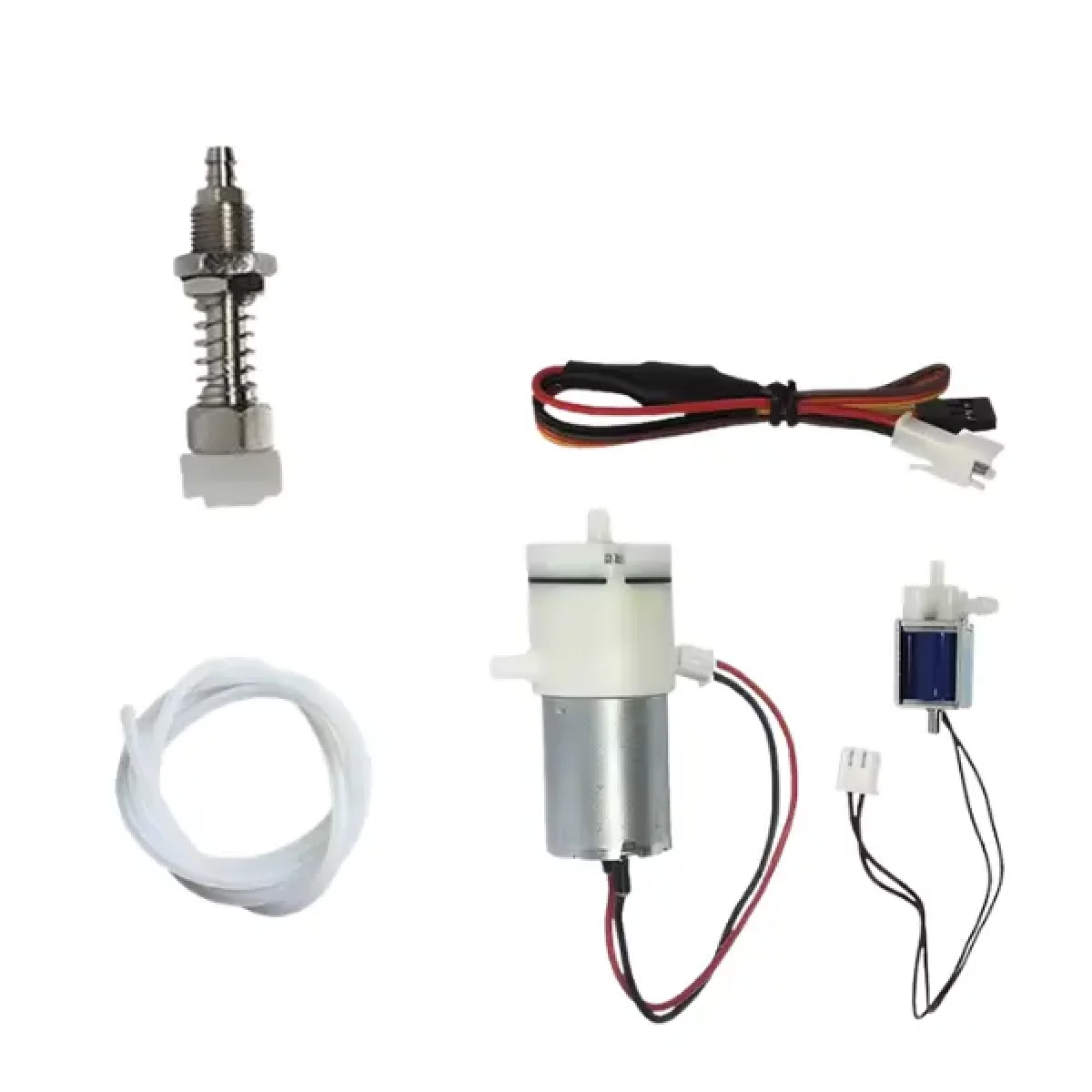

Este kit de bomba de vacío con válvula solenoide electrónica es una solución compacta e integrada pensada para proyectos de automatización, robótica, laboratorio y prototipado con Arduino, ESP32, Raspberry Pi y cualquier microcontrolador que entregue una señal digital de control. El conjunto reúne dos elementos clave del circuito neumático: la bomba de vacío de diafragma, que genera la depresión aspirando el aire del sistema, y la válvula solenoide normalmente cerrada (NC), que actúa como interruptor electromecánico para abrir o cortar el flujo de aire según la señal recibida. Juntos permiten crear sistemas de succión controlada por software, sin necesidad de componentes adicionales de alto costo. El diseño de bomba de diafragma asegura un funcionamiento silencioso, bajo consumo y vida útil extendida al no tener piezas rotativas en contacto directo con el fluido bombeado, lo que lo hace ideal para operar con gases secos como el aire.

La arquitectura del kit es directa: la bomba de vacío miniatura opera con corriente directa (DC), generando un diferencial de presión negativo a su salida. La válvula solenoide, conectada en serie con el circuito neumático, permanece cerrada en reposo y se abre al energizarse su bobina, permitiendo o interrumpiendo el vacío hacia el elemento de trabajo (ventosa, cámara sellada, fixture de sujeción). El control se realiza típicamente a través de un módulo relé o un driver MOSFET, ya que la corriente de la bobina supera lo que un pin GPIO puede entregar directamente. Este enfoque modular facilita la integración en cualquier sistema embebido o PLC de baja potencia.

Características Técnicas

La bomba de diafragma de vacío utiliza un mecanismo de émbolo flexible accionado por un motor DC de escobillas. Al girar el motor, el diafragma oscila creando ciclos alternos de expansión y compresión en la cámara interna, lo que genera una presión negativa sostenida en el puerto de aspiración. El caudal y la depresión máxima alcanzables dependen de la tensión de alimentación aplicada: a mayor voltaje (dentro del rango nominal), mayor velocidad de motor y mayor vacío generado. La válvula solenoide incorpora un núcleo ferromagnético (émbolo) que se desplaza al energizarse la bobina, comprimiendo el resorte de retorno y descubriendo el orificio de paso. Al desactivar la bobina, el resorte devuelve el émbolo a la posición de cierre hermético. Ambos elementos están dimensionados para operar con tubería de silicona o PVC de diámetro interno compatible (típicamente 4 mm o 6 mm), que se conecta mediante ajuste por fricción o abrazaderas de manguera en miniatura.

Especificaciones Eléctricas

Especificaciones Neumáticas y Mecánicas

Dimensiones y Condiciones Ambientales

Aplicaciones

• Brazos robóticos con ventosas de succión para manipulación de piezas planas
• Sistemas automatizados de pick and place en líneas de ensamble DIY
• Fijación de piezas en mesas de trabajo con vacío controlado por microcontrolador
• Proyectos educativos de neumática y automatización con Arduino o ESP32
• Dispensadores de líquidos y sistemas de dosificación por presión diferencial
• Experimentos de laboratorio que requieren vacío parcial controlado
• Prototipos de wearables y dispositivos de presión negativa (terapia, sensado)
• Control de válvulas y actuadores neumáticos en proyectos de domótica

Preguntas Frecuentes

¿Puedo controlar la bomba directamente desde un pin GPIO de Arduino o ESP32?

No directamente. La bomba consume entre 200 y 400 mA a plena carga, lo que supera ampliamente la corriente máxima de un pin GPIO (típicamente 40 mA en Arduino UNO y 12 mA en ESP32). Es imprescindible interponer un módulo relé de 5V o un driver MOSFET de canal N (como el IRLZ44N o el módulo IRF520) entre el microcontrolador y la bomba. El pin GPIO activa el driver, y este conmuta la carga de potencia de la bomba de forma segura. Lo mismo aplica para la válvula solenoide si su bobina supera 40 mA.

¿La bomba sirve para impulsar agua u otros líquidos?

No. Esta bomba de diafragma está diseñada exclusivamente para gases secos, especialmente aire limpio sin partículas. El diafragma interno y los sellos no están concebidos para contacto con líquidos, y hacerlo provocaría corrosión, degradación del diafragma y falla prematura. Si se necesita bombear agua, se debe optar por una bomba de agua peristáltica o centrífuga sumergible. La válvula solenoide incluida en este kit tampoco está certificada para líquidos en esta configuración.

¿Qué tubería debo usar para conectar la bomba y la válvula?

Se recomienda tubería de silicona alimentaria o de PVC transparente con diámetro interno de 4 mm o 6 mm, que ajusta por fricción sobre las boquillas de ambos componentes. Para aplicaciones donde la hermeticidad es crítica, se puede reforzar la unión con una abrazadera de manguera en miniatura. La tubería de silicona es preferible por su flexibilidad a bajas temperaturas y su resistencia al envejecimiento. Evita tuberías rígidas de poliamida (PA) sin adaptadores, pues pueden dificultar el armado del circuito neumático en espacio reducido.

¿Cuánto vacío puede generar este kit y es suficiente para levantar objetos con una ventosa?

La bomba puede alcanzar aproximadamente 50 a 60 kPa de vacío relativo en condición de flujo bloqueado (circuito cerrado). Para dimensionar la fuerza de sujeción con una ventosa, aplica la fórmula: F = ΔP × A, donde ΔP es la diferencia de presión (Pa) y A es el área efectiva de la ventosa (m²). Una ventosa circular de 30 mm de diámetro (área ≈ 7 cm²) con 50 kPa de vacío genera una fuerza de retención de aproximadamente 35 N (3.5 kg). Para cargas mayores se recomienda usar ventosas de mayor diámetro o combinar varias ventosas en paralelo, siempre dentro de la capacidad de caudal de la bomba.
