Potenciómetro De Precisión Multivuelta 3590 Variedad De Valores POT 2K 5K 10K 100K

Da 10 vueltas completas de tope a tope (3600°, según la hoja del formato 3590). Es lineal. El rótulo trae LIN ±0,25 %, así que la resistencia cambia en proporción al giro con un error de linealidad de 0,25 % como máximo, y la tolerancia del valor total es ±5 %. Un potenciómetro común recorre todo su rango en menos de una vuelta. Aquí cada vuelta recorre una décima parte, y eso permite ajustar un voltaje con más detalle. Al llegar al tope no lo sigas girando a la fuerza.

Directamente no. Con un motor se usa del lado de la señal, como referencia de velocidad de un variador o como ajuste de voltaje o corriente de una fuente de laboratorio. La potencia la maneja ese circuito y por el cursor pasa una corriente pequeña. La pieza no trae la potencia impresa en el rótulo. La hoja del formato 3590 original indica 2 W a 40 °C, pero en este modelo ese valor no está confirmado, así que no lo uses para pasar la corriente de la carga. Para el volumen de audio no corresponde, porque es lineal y el volumen se controla con un potenciómetro logarítmico.

Una perilla para eje de 6,3 mm (1/4 de pulgada) que se apriete con prisionero. El eje es liso, con una ranura en la punta y sin estrías, así que una perilla a presión para eje estriado de 6 mm no calza. El potenciómetro viene sin perilla.

Va en un panel. Se fija por el buje roscado con la tuerca y la arandela dentada que trae, y los cables se sueldan a sus tres terminales de lengüeta. Según la hoja del formato 3590, el panel puede tener de 2,5 a 3,8 mm de espesor. Las lengüetas no entran en una protoboard. El 3296 es un trimpot multivuelta que se suelda directo en la placa y se ajusta con destornillador, para calibrar una vez y dejarlo fijo. El 3590 se gira a mano desde el frente del equipo.

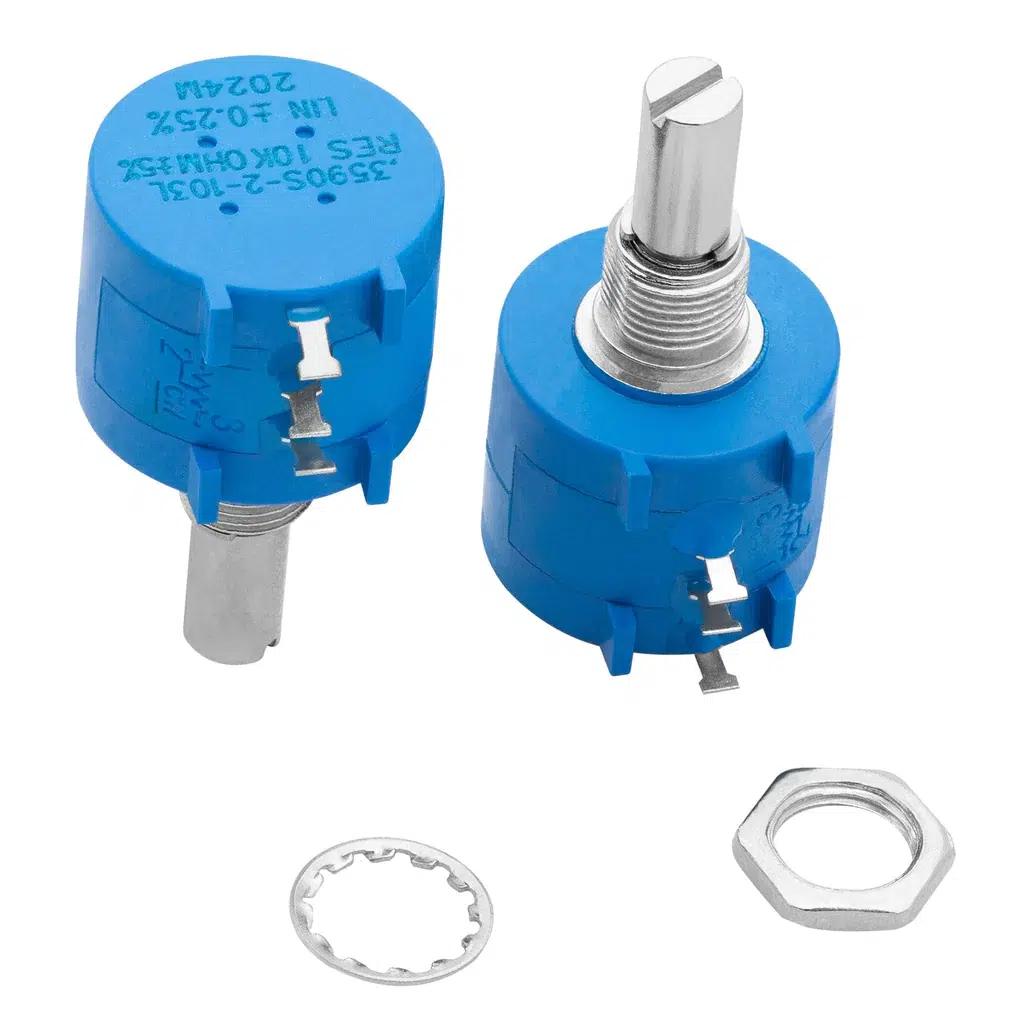

El cuerpo mide 22 mm de diámetro y 19 mm de profundidad, y el largo total con el eje es de 40 mm. El eje tiene 6,30 mm de diámetro y el potenciómetro pesa 18,47 g. Según la hoja del formato 3590, la rosca del buje es de 3/8 de pulgada con 32 hilos por pulgada (UNF), y la tuerca para esa rosca viene incluida. Antes de comprar, compara con el original el agujero del panel, el largo del eje y la posición de los terminales.

Guíate por el diagrama impreso en el costado del cuerpo, que marca los terminales 1, 2 y 3 y el sentido de giro CW. En la hoja del formato 3590 el cursor es el terminal 2 y va en un extremo de la fila, con el terminal 1 al medio. No des por hecho que el del medio es el cursor y confírmalo con el multímetro antes de soldar. Mide entre pares de terminales. El par que marca siempre el valor nominal (10 kΩ en el de 10K), aunque gires el eje, son los dos extremos, y el terminal que queda es el cursor. Como divisor de voltaje, la alimentación va a un extremo, GND al otro y la salida se toma del cursor. Si pones la alimentación en el cursor y GND en un extremo, al girar a fondo hacia ese extremo quedan en corto.

Hay cuatro valores, 2K, 5K, 10K y 100K. Si reemplazas uno, usa el mismo valor del original, que suele venir impreso en el cuerpo como 10K o con un código de tres cifras (202 es 2 kΩ, 502 es 5 kΩ, 103 es 10 kΩ y 104 es 100 kΩ). Si lo diseñas tú, el valor lo da el circuito o el manual del equipo, por ejemplo la entrada de referencia de un variador de frecuencia.
