$ 2.990 IVA incluido

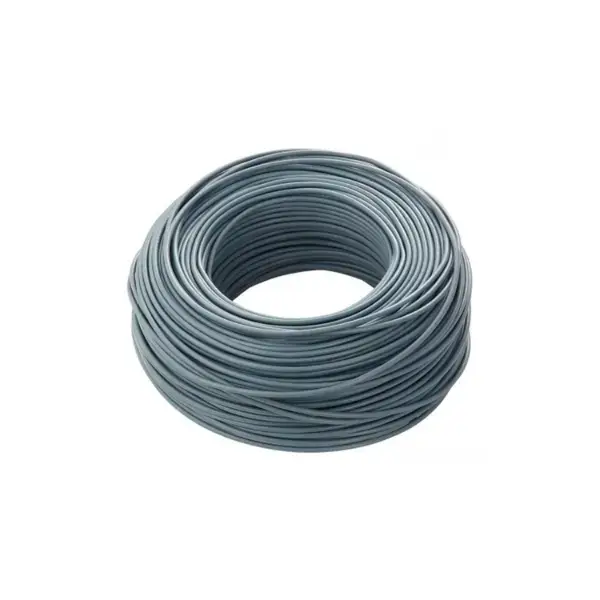

Cable apantallado multiconductor de 10 hilos, calibre 24 AWG. Con blindaje de lámina de aluminio y hilo de drenaje para máxima protección contra EMI/RFI. Cubierta de PVC gris flexible. Ideal para señales de control, sensores, audio de línea, alarmas y datos RS232.
Venta 1 unidad equivale a 1 mt.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
El Cable Apantallado de 10 Hilos 24 AWG es un cable multiconductor diseñado específicamente para la transmisión fiable de señales de bajo voltaje en entornos con ruido eléctrico. Cuenta con diez conductores internos de calibre 24 AWG, fabricados en cobre estañado para facilitar la soldadura y prevenir la corrosión.
Su característica principal es el apantallamiento global, compuesto por una lámina de aluminio (Beldfoil®) que proporciona una cobertura del 100%. Este blindaje, junto con un hilo de drenaje de cobre estañado, es fundamental para proteger las señales sensibles contra la interferencia electromagnética (EMI) y la interferencia de radiofrecuencia (RFI). Es la elección ideal para sistemas de control, alarmas, sensores, audio de nivel de línea y comunicaciones de datos como RS232.
Especificaciones Generales
| Parámetro | Valor |
|---|---|
| Calibre (AWG) | 24 AWG |
| Número de Conductores | 10 |
| Material del Conductor | Cobre Estañado (Tinned Copper) |
| Construcción del Conductor | Hilos trenzados (ej. 7×32) |
| Material de Aislamiento | PVC (Policloruro de vinilo) |
| Material de la Cubierta (Chaqueta) | PVC (Color Gris) |
| Diámetro Exterior (OD) | 6.5 mm (Aproximado) |
Características Eléctricas y de Apantallamiento
| Característica | Valor |
|---|---|
| Voltaje Nominal | 300 V (RMS) |
| Rango de Temperatura de Operación | -20°C a +80°C |
| Apantallamiento (Blindaje) | Lámina de Aluminio (100% cobertura) |
| Hilo de Drenaje | Sí (Cobre Estañado, 24 AWG) |
| Resistencia del Conductor (DC) | ~ 84 Ω / km @ 20°C |
| Capacitancia (Conductor a Conductor) | ~ 105 pF/m (Típico) |
| Capacitancia (Conductor a Pantalla) | ~ 190 pF/m (Típico) |
Código de Colores (Estándar 10 Hilos)
| Conductor | Color |
|---|---|
| 1 | Negro |
| 2 | Marrón (Café) |
| 3 | Rojo |
| 4 | Naranja |
| 5 | Amarillo |
| 6 | Verde |
| 7 | Azul |
| 8 | Violeta (Púrpura) |
| 9 | Gris |
| 10 | Blanco |
Preguntas Frecuentes
¿Qué significa 24 AWG?
AWG (American Wire Gauge) es un estándar que define el grosor (diámetro) de un conductor eléctrico. Un número AWG más pequeño significa un cable más grueso. El calibre 24 AWG es un estándar para la transmisión de señales de datos y bajo voltaje, pero no es adecuado para alta potencia.
¿Para qué sirve el «hilo de drenaje» (drain wire)?
El hilo de drenaje está en contacto directo con la lámina de aluminio (el blindaje). Su función es proporcionar un punto de conexión fácil y fiable para aterrizar (conectar a GND) el blindaje. Al conectar el hilo de drenaje a tierra (generalmente en un solo extremo del cable), se «drena» el ruido (EMI/RFI) capturado por el blindaje, protegiendo así los conductores internos.
¿Puedo usar este cable para alimentar motores o luces LED de alta potencia?
No, no es recomendable. El calibre 24 AWG es muy delgado y tiene una alta resistencia, lo que limita su capacidad de corriente (Amperaje). Está diseñado para señales (voltaje alto, corriente muy baja). Usarlo para cargas de potencia puede causar caídas de voltaje significativas y un sobrecalentamiento peligroso del cable.
¿Este cable sirve para comunicación RS485 o DMX?
Sí, puede funcionar, pero no es el cable ideal. Los protocolos RS485 y DMX (que se basa en RS485) especifican el uso de pares trenzados (Twisted Pair) con una impedancia de 120 Ω para un rendimiento óptimo en largas distancias y altas velocidades. Este cable no tiene los pares trenzados. Funciona bien para RS232 o para RS485 en distancias muy cortas (pocos metros), pero para una instalación profesional de RS485 se debe usar un cable STP (Shielded Twisted Pair) específico.
¿Cuál es la diferencia entre este cable y un cable UTP (como el de red)?
Un cable UTP (Unshielded Twisted Pair) Cat 5/6, usado para redes Ethernet, basa su inmunidad al ruido en el trenzado de sus pares; no tiene un blindaje global (no es «apantallado»). Este cable, en cambio, basa su protección en un blindaje global (lámina de aluminio). El blindaje es más efectivo contra el ruido de baja frecuencia (EMI), mientras que el trenzado es mejor para el ruido de modo diferencial (crosstalk).
