$ 79.990 IVA incluido
El Sensor Lineal CCD TSL1401 es un módulo de cámara de 128 píxeles que opera de 3.3V-5V. Con salida analógica e interfaz CLK/SI, es ideal para robots de seguimiento de línea, detección de bordes y medición de posición en automatización industrial.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
El Sensor Lineal CCD TSL1401 – Módulo de Cámara de 128 Píxeles es un sensor de imagen lineal, diseñado para aplicaciones que requieren la detección precisa de patrones, la medición de distancias o la detección de línea. Este módulo utiliza el chip TSL1401R, que contiene una matriz de 128 fotodiodos (píxeles) dispuestos en una línea de 1 pulgada, lo que le permite capturar una «línea» de la imagen en un rango de grises.
A diferencia de las cámaras tradicionales, este sensor lineal es ideal para tareas de inspección, detección y control de movimiento, como el seguimiento de línea en robots, la medición de posición en automatización industrial y el escaneo de códigos de barras. Se comunica con un microcontrolador a través de una interfaz de control de tiempo (Clock y SI), y su salida es un voltaje analógico proporcional a la luz que incide en cada píxel, que puede ser muestreado por un ADC. Con un rango de voltaje de operación de 3.3V a 5V, es compatible con la mayoría de los microcontroladores (Arduino, STM32, ESP32) y es una herramienta esencial para proyectos que requieren visión artificial en una dimensión.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Sensor | Sensor de Imagen Lineal CCD |
| Modelo de Chip | TSL1401R (TAOS) |
| Número de Píxeles | 128 (dispuestos en una línea) |
| Longitud del Sensor (Matriz) | Aproximadamente 1 pulgada (2.54 cm) |
| Voltaje de Operación | 3.3 V a 5 V DC |
| Señal de Salida | Analógica (voltaje proporcional al nivel de gris del píxel) |
| Interfaz de Control | Reloj (CLK), Señal de Integración (SI) |
| Óptica | Lente de 56° sin distorsión (típica) |
| Tiempo de Reacción | 100 ms (típico, para rutina de prueba) |
| Rango de Detección | 5 cm a 40 cm (limitado por la lente y la aplicación) |
| Dimensiones Típicas del Módulo | Aprox. 28 mm x 26 mm x 40 mm (con la carcasa) |

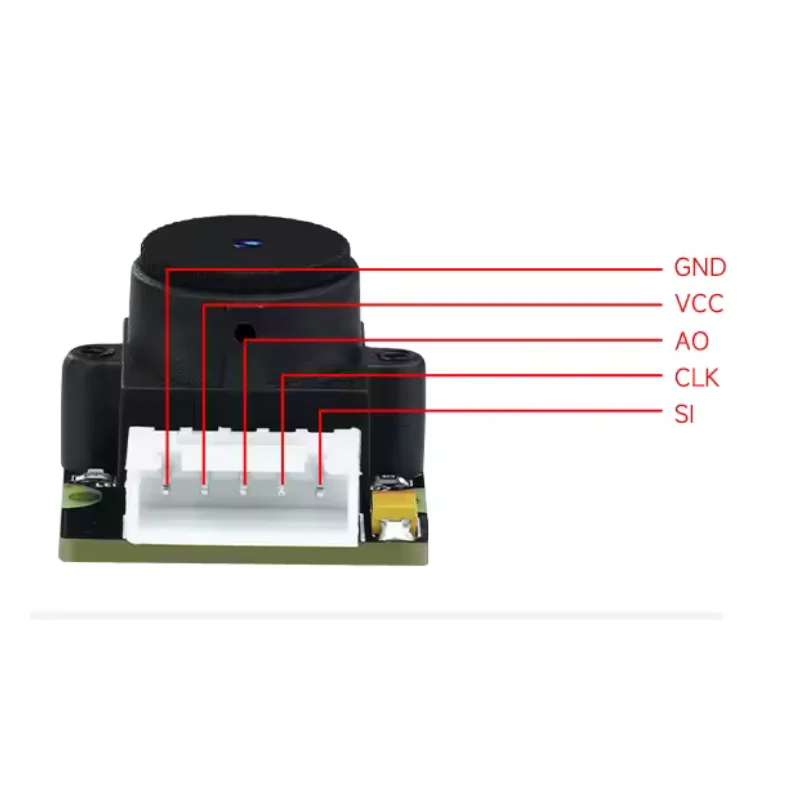

| Conexiones | Conector de 5 pines (GND, VCC, AO, CLK, SI) y cables de conexión incluidos |
Características Adicionales
| Característica | Detalle |
|---|---|
| Visión en una Dimensión | Ideal para la detección de patrones lineales, como líneas o bordes |
| Salida de Voltaje de Grises | Proporciona un valor analógico que indica la intensidad de la luz en cada píxel |
| Integración Sencilla con Microcontroladores | Se conecta fácilmente a los pines de E/S y ADC de un Arduino o STM32 |
| Detección de Alta Resolución | Los 128 píxeles permiten una detección de línea detallada |
| Lente Optimizada | Lente de 56° para un campo de visión amplio y sin distorsión |
| Aplicaciones de Robótica | El sensor más popular para robots de seguimiento de línea |

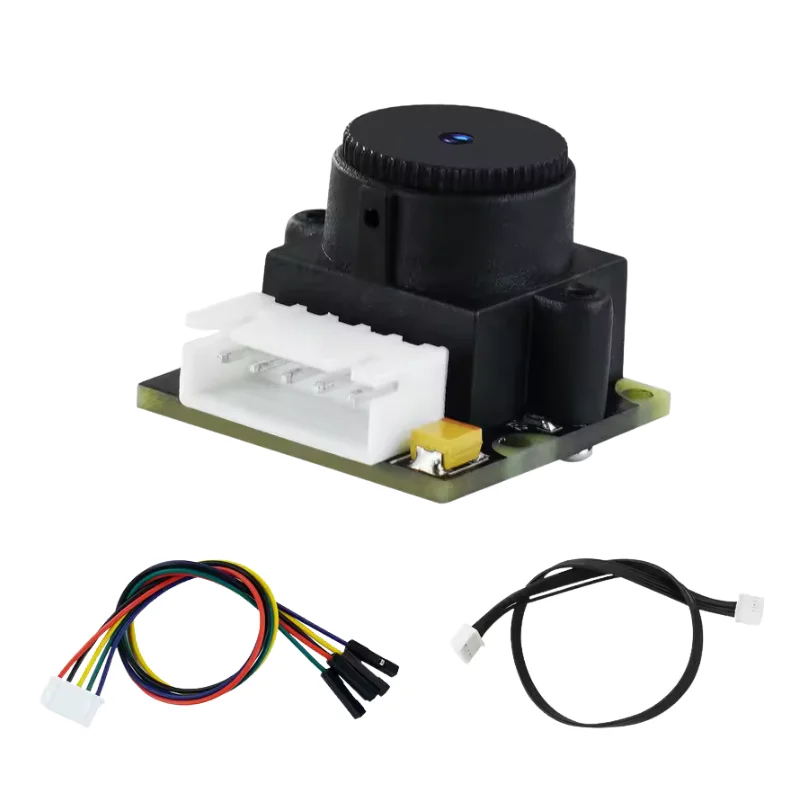

| Diseño de Módulo Completo | Incluye el chip, la lente, la carcasa y un conector para su fácil uso |
Preguntas Frecuentes
¿Cuál es la función principal del sensor lineal CCD TSL1401?
La función principal del TSL1401 es capturar una «línea» de imagen de 128 píxeles y convertir la intensidad de la luz de cada píxel en un voltaje analógico. A diferencia de una cámara que captura una imagen en 2D, este sensor es ideal para detección de línea, medición de posición y escaneo unidimensional en aplicaciones como robótica y automatización.
¿Cómo se lee la señal de este sensor con un microcontrolador?
La lectura de la señal de este sensor requiere una secuencia de control:
- El microcontrolador envía un pulso en el pin SI para iniciar el ciclo de lectura.
- Luego, envía 128 pulsos en el pin CLK.
- El pin de salida analógica AO del sensor proporcionará un voltaje que corresponde a la intensidad de luz de cada uno de los 128 píxeles, que el microcontrolador debe leer secuencialmente con su conversor analógico a digital (ADC) en cada pulso del reloj.
¿Qué tipo de aplicaciones son ideales para este módulo de 128 píxeles?
Este módulo es ideal para robots de seguimiento de línea, ya que puede detectar la posición de una línea negra o blanca en una pista con gran precisión. También se utiliza en medidores de distancia para automatización, escáneres de códigos de barras simples, detección de bordes de objetos en líneas de producción y en cualquier proyecto que requiera visión artificial en una dimensión.
¿Es compatible este sensor con Arduino?
Sí, el sensor lineal CCD TSL1401 es compatible con Arduino. Las interfaces de control (CLK y SI) se conectan a pines digitales, y la salida analógica (AO) se conecta a un pin de entrada analógica del Arduino. Hay numerosas bibliotecas y ejemplos de código disponibles en línea que facilitan su uso y programación.
¿Qué significa «distancia de detección 5-40cm» y por qué no es adecuado para distancias largas?
El rango de detección de 5 cm a 40 cm es la distancia óptima para la lente integrada del sensor. A estas distancias, el sensor puede capturar claramente la línea o el objeto que está detectando. No es adecuado para distancias más largas porque el campo de visión de la lente de 56° haría que la imagen del objeto se volviera demasiado pequeña en los 128 píxeles, perdiendo precisión, mientras que la luz reflejada podría ser demasiado débil.
