Fuente De Alimentación Profesional 30v 10a Volture + Accesorios

Esta fuente de alimentación puede operar en dos modos principales, y la transición entre ellos es automática dependiendo de la carga:

• Modo de Voltaje Constante (CV – Constant Voltage):
  • Funcionamiento: En este modo, la fuente mantendrá el voltaje de salida fijo al nivel que hayas ajustado (ej. 5V, 12V, 30V), siempre y cuando la corriente demandada por la carga no exceda el límite de corriente que también has configurado. La corriente de salida variará según la resistencia de la carga (Ley de Ohm: I = V/R).
  • Indicador: Usualmente, un LED «CV» se ilumina en el panel frontal.
  • Cuándo Usarlo: Es el modo más común para alimentar la mayoría de los circuitos electrónicos, microcontroladores (Arduino, ESP32, Raspberry Pi), sensores y dispositivos que requieren un voltaje de operación específico y estable. Ajustas el voltaje al requerido por tu circuito y el límite de corriente a un valor seguro un poco por encima del consumo esperado de tu circuito.
• Modo de Corriente Constante (CC – Constant Current):
  • Funcionamiento: En este modo, la fuente mantendrá la corriente de salida fija al nivel que hayas ajustado (ej. 1A, 5A, 10A), siempre y cuando el voltaje necesario para mantener esa corriente a través de la carga no exceda el límite de voltaje que has configurado. El voltaje de salida variará según la resistencia de la carga.
  • Indicador: Usualmente, un LED «CC» se ilumina.
  • Cuándo Usarlo: Ideal para aplicaciones como:
    • Carga de Baterías: Muchas baterías requieren ser cargadas a una corriente constante hasta alcanzar cierto voltaje.
    • Alimentación de LEDs de Potencia: Los LEDs de alta potencia se controlan mejor con una fuente de corriente constante para evitar que se quemen por sobrecorriente.
    • Pruebas de Límite de Corriente: Para probar cómo se comporta un circuito cuando se le limita la corriente.
    • Electrólisis o Galvanoplastia: Donde se requiere un flujo de corriente específico.

Ajuste Típico: Para alimentar un circuito, generalmente ajustas el voltaje deseado (CV) y un límite de corriente máximo seguro (CC) para proteger tu circuito. Si tu circuito intenta consumir más corriente que el límite CC, la fuente pasará al modo CC y reducirá el voltaje para mantener la corriente en el límite establecido.

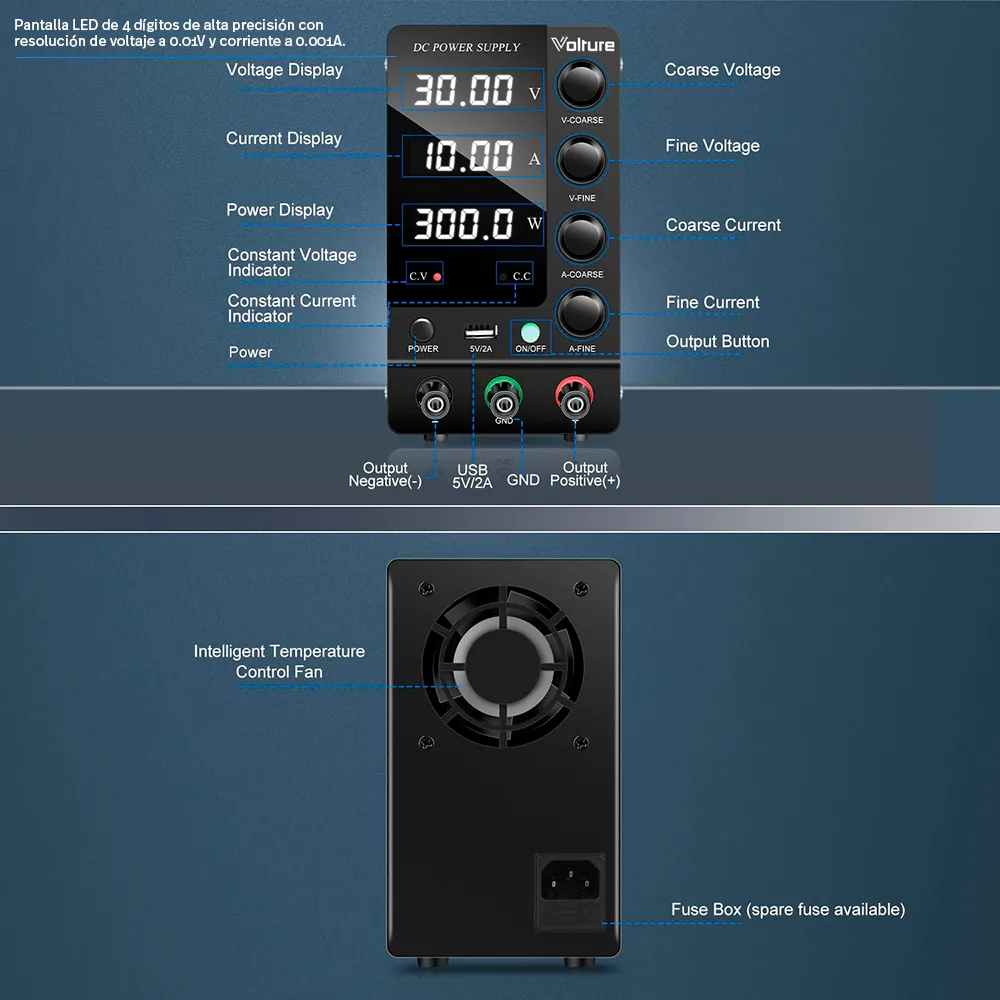

Una pantalla de 4 dígitos con esta precisión (0.01V para voltaje y 0.001A o 1mA para corriente) es muy valiosa para el desarrollo y prueba en electrónica:

• Ajuste Fino de Voltaje: Poder ajustar y visualizar el voltaje con una resolución de 10mV (0.01V) es crucial para alimentar microcontroladores y componentes sensibles que tienen rangos de operación de voltaje estrictos (ej. muchos operan a 3.3V o 5.0V ±5%). Te permite asegurarte de que estás suministrando el voltaje exacto.
• Detección de Pequeñas Variaciones de Corriente: Una resolución de 1mA (0.001A) te permite:
  • Monitorear el Consumo en Standby: Detectar corrientes de reposo o «sueño» de microcontroladores o módulos, lo cual es importante para proyectos alimentados por batería.
  • Identificar Fallas o Cortocircuitos Sutiles: Un aumento inesperado de unos pocos miliamperios puede indicar un problema en el circuito que una pantalla de menor resolución podría no mostrar claramente.
  • Caracterizar Componentes: Medir con más precisión la corriente que consume un sensor o un LED a un voltaje específico.
• Fiabilidad en las Mediciones: Aunque la precisión de la pantalla no es lo mismo que la precisión absoluta de la fuente (que también depende de su regulación interna, ripple, etc.), una buena resolución en la pantalla te da mayor confianza en los valores que estás configurando y observando.

Esta resolución es un buen equilibrio para la mayoría de las tareas de laboratorio de electrónica, desde el trabajo con microcontroladores hasta la alimentación de circuitos analógicos y pruebas de componentes.

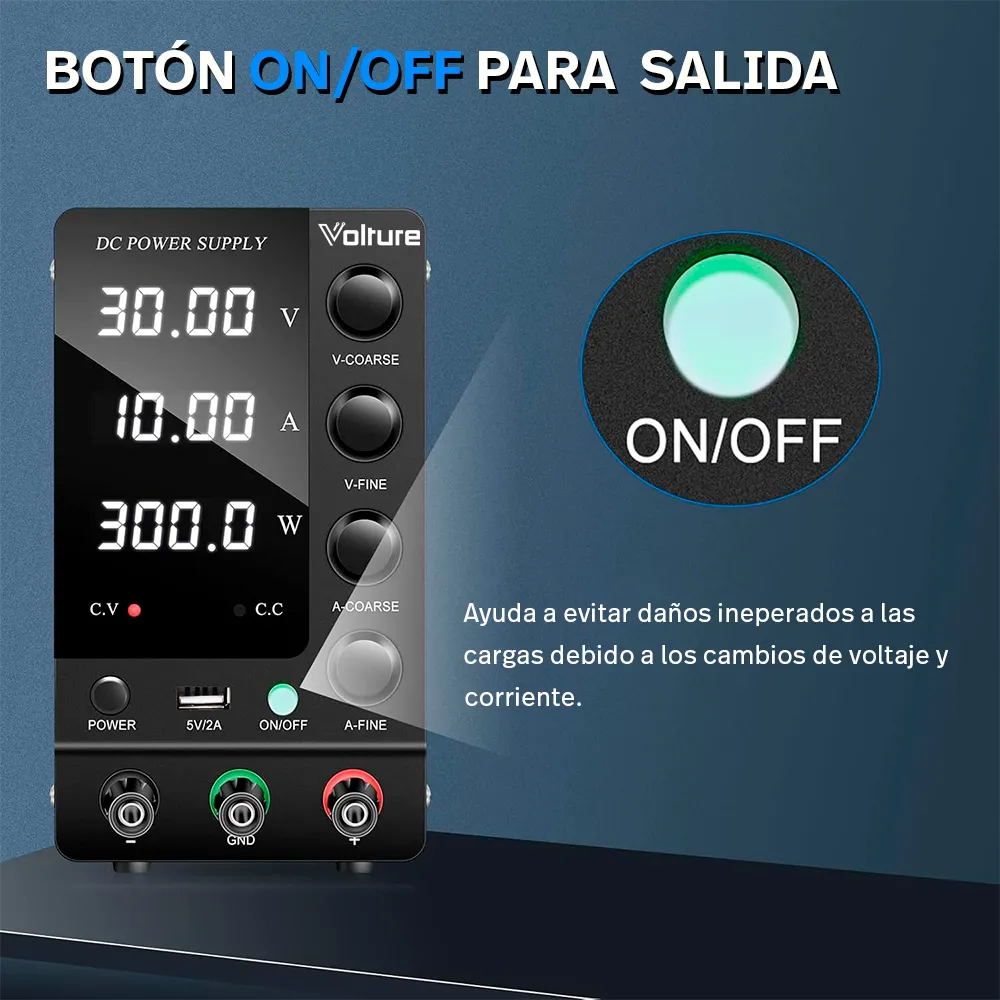

El «botón de encendido de salida» (Output ON/OFF) es una característica de seguridad y conveniencia muy importante:

• Funcionamiento: Cuando este botón está en la posición «OFF» (desactivado), los terminales de salida de la fuente de alimentación están desconectados eléctricamente o entregan 0V, incluso si has ajustado valores de voltaje y corriente en las perillas y la pantalla los muestra. Cuando presionas el botón a «ON» (activado), la fuente comienza a suministrar el voltaje y la corriente configurados a los terminales de salida.
• Importancia para la Protección:
  • Configuración Segura: Te permite ajustar el voltaje y el límite de corriente deseados antes de aplicar energía a tu circuito. Esto es crucial porque si conectas un circuito sensible y la fuente está configurada accidentalmente a un voltaje demasiado alto, podrías dañar tu circuito instantáneamente.
  • Evitar Picos al Encender: Algunas fuentes de alimentación pueden tener pequeños picos de voltaje (overshoot) justo en el momento de encender la unidad principal. Al tener la salida desactivada, configurar los parámetros y luego activar la salida, minimizas el riesgo de que estos picos lleguen a tu circuito.
  • Conexión/Desconexión Segura de Cargas: Puedes conectar o desconectar tu circuito de los terminales de la fuente mientras la salida está desactivada, evitando chispas o conexiones accidentales bajo tensión.
  • Pruebas Rápidas: Permite encender y apagar rápidamente la alimentación a tu circuito durante las pruebas sin tener que reajustar los valores de voltaje/corriente cada vez.

Es una práctica estándar en laboratorios utilizar esta función para proteger tanto los equipos bajo prueba como la propia fuente de alimentación.

Un sistema de ventilación con «control inteligente» en una fuente de alimentación de laboratorio como esta (capaz de suministrar hasta 10A, lo que puede generar calor significativo) implica:

• Operación Basada en la Temperatura o Carga: En lugar de que el ventilador funcione constantemente a máxima velocidad (lo que sería ruidoso e innecesario con cargas bajas), el control inteligente ajusta la velocidad del ventilador (o lo enciende/apaga) según la temperatura interna de la fuente o la carga de corriente actual.
  • Cargas Bajas / Temperaturas Bajas: El ventilador puede funcionar a baja velocidad o incluso estar apagado, reduciendo el ruido y el consumo de energía del propio ventilador.
  • Cargas Altas (cercanas a 10A) / Temperaturas Elevadas: A medida que la corriente de salida aumenta y los componentes internos (como transistores de potencia, rectificadores, transformador) generan más calor, el control inteligente aumenta la velocidad del ventilador para asegurar una disipación de calor adecuada y mantener los componentes dentro de sus temperaturas de operación seguras.
• Beneficios:
  • Reducción de Ruido: La fuente es más silenciosa cuando no está bajo alta demanda.
  • Mayor Eficiencia Energética: Menor consumo de energía por el ventilador cuando no es necesario.
  • Mayor Durabilidad de los Componentes: Al mantener los componentes internos a temperaturas óptimas y evitar el sobrecalentamiento, se prolonga la vida útil de la fuente de alimentación. El sobrecalentamiento es una de las principales causas de fallo en la electrónica de potencia.
  • Menor Acumulación de Polvo: Al funcionar menos o a menor velocidad con cargas bajas, se reduce la cantidad de polvo que el ventilador introduce en la unidad.

Este tipo de control es una característica deseable en fuentes de potencia, especialmente aquellas con alta capacidad de corriente.

La capacidad de suministrar hasta 10 Amperios (a voltajes de hasta 30V, lo que implica una potencia de hasta 300W) abre la puerta a una amplia gama de aplicaciones que requieren corrientes más elevadas:

• Motores DC de Potencia Moderada: Muchos motores DC utilizados en robótica, actuadores lineales o pequeñas máquinas herramienta pueden consumir varios amperios bajo carga.
• Tiras LED de Alta Potencia o Múltiples Tiras: Tiras LED largas o de alta densidad, especialmente las de 12V o 24V, pueden demandar corrientes significativas (ej. una tira de 5 metros a 12V podría consumir 5A o más).
• Carga Rápida de Baterías Grandes: Para cargar baterías de plomo-ácido, LiPo de gran capacidad (con un cargador adecuado que controle el proceso, la fuente actuaría como suministro DC), o para probar la capacidad de descarga de baterías.
• Elementos Calefactores: Alimentar resistencias calefactoras para proyectos de control de temperatura, pequeñas incubadoras, o camas calientes de impresoras 3D (si operan dentro del rango de voltaje).
• Procesos de Electrólisis o Galvanoplastia a Pequeña Escala: Estos procesos a menudo requieren corrientes controladas y sostenidas.
• Prueba de Fuentes de Alimentación Conmutadas (SMPS): Usar la fuente como carga electrónica (en modo CC) para probar la estabilidad de otras fuentes.
• Alimentación de Múltiples Circuitos Simultáneamente: Si tienes varios proyectos o módulos de bajo consumo, una fuente de 10A te da mucho margen para alimentarlos todos desde una única salida sin preocuparte por exceder la capacidad.
• Radios de Aficionado y Equipos de Transmisión de Baja Potencia: Algunos transceptores pueden requerir corrientes de varios amperios durante la transmisión.

Es una capacidad que va más allá de la simple alimentación de microcontroladores, permitiendo trabajar con componentes de mayor potencia.

Las cargas inductivas (motores, solenoides, relés) almacenan energía en un campo magnético. Cuando la corriente que las atraviesa se interrumpe bruscamente, este campo colapsa y genera un pico de voltaje inverso (conocido como «flyback» o «kickback voltage») que puede ser muy alto y dañar tanto la carga como la fuente de alimentación.
Precauciones:

• Diodo de Protección (Flyback Diode): La medida más importante es colocar un diodo en paralelo con la carga inductiva, con polaridad inversa.
  • Para una carga DC, el cátodo del diodo se conecta al terminal positivo de la alimentación de la carga, y el ánodo al terminal negativo.
  • Cuando la fuente alimenta la carga, el diodo está polarizado en inversa y no conduce. Cuando la alimentación se corta, el pico de voltaje inverso polariza el diodo en directa, permitiendo que la corriente circule a través del diodo y disipe la energía de forma segura, protegiendo los contactos del interruptor de salida de la fuente o los transistores internos.
  • Utiliza un diodo rápido (Schottky o rectificador rápido) con una capacidad de corriente y voltaje adecuada para la aplicación.
• Ajuste del Límite de Corriente (CC): Configura el límite de corriente de la fuente a un valor un poco por encima de la corriente de operación normal del motor/solenoide, pero por debajo de su corriente de rotor bloqueado (stall current) si es posible, para evitar daños si el motor se atasca.
• Arranque Suave (si es posible): Si controlas la carga inductiva a través de un microcontrolador y un driver, implementa un arranque suave (rampa de voltaje o PWM) para evitar picos de corriente de arranque muy altos.
• Evitar Desconexiones Abruptas Bajo Carga: Siempre que sea posible, reduce el voltaje o usa el botón de «Output OFF» antes de desconectar físicamente una carga inductiva que esté consumiendo mucha corriente.

Aunque las fuentes de laboratorio suelen tener protecciones internas, añadir un diodo flyback externo es una buena práctica de ingeniería para proteger cargas inductivas DC.

Una fuente de alimentación regulable de laboratorio es una de las herramientas más fundamentales y versátiles para aprender electrónica. Es indispensable para:

• Verificación de la Ley de Ohm y Circuitos Básicos: Permite aplicar voltajes precisos a resistencias y medir corrientes para entender las relaciones V=IR.
• Alimentación Segura de Microcontroladores (Arduino, ESP32, Raspberry Pi): Asegura que se suministra el voltaje correcto (3.3V o 5V) y se puede limitar la corriente para proteger las placas durante la experimentación inicial con nuevos circuitos.
• Prueba y Caracterización de Componentes:
  • LEDs: Determinar el voltaje directo y la corriente óptima (usando el modo CC).
  • Diodos y Transistores: Trazar curvas características I-V (con ayuda de un multímetro).
  • Sensores: Probar su funcionamiento a diferentes voltajes de alimentación.
• Desarrollo de Circuitos con Amplificadores Operacionales y Analógicos: Muchos circuitos analógicos requieren voltajes de alimentación precisos y estables, a veces duales (aunque esta fuente es de salida única, se pueden combinar dos para simular una fuente dual con precaución).
• Prueba de Prototipos: Antes de diseñar una fuente de alimentación dedicada para un proyecto, se puede usar la fuente de laboratorio para probar y depurar el prototipo.
• Diagnóstico de Fallas: Alimentar secciones de un circuito de forma aislada para identificar dónde se está produciendo un consumo excesivo de corriente o un comportamiento anómalo.
• Experimentación con Control de Motores: Probar motores DC a diferentes voltajes y observar su comportamiento y consumo de corriente.
• Carga Controlada de Baterías (con supervisión): Aprender sobre los perfiles de carga de diferentes tipos de baterías (ej. CC/CV para Li-ion).

La capacidad de controlar y monitorear con precisión tanto el voltaje como la corriente es invaluable para un aprendizaje práctico y seguro de la electrónica.
