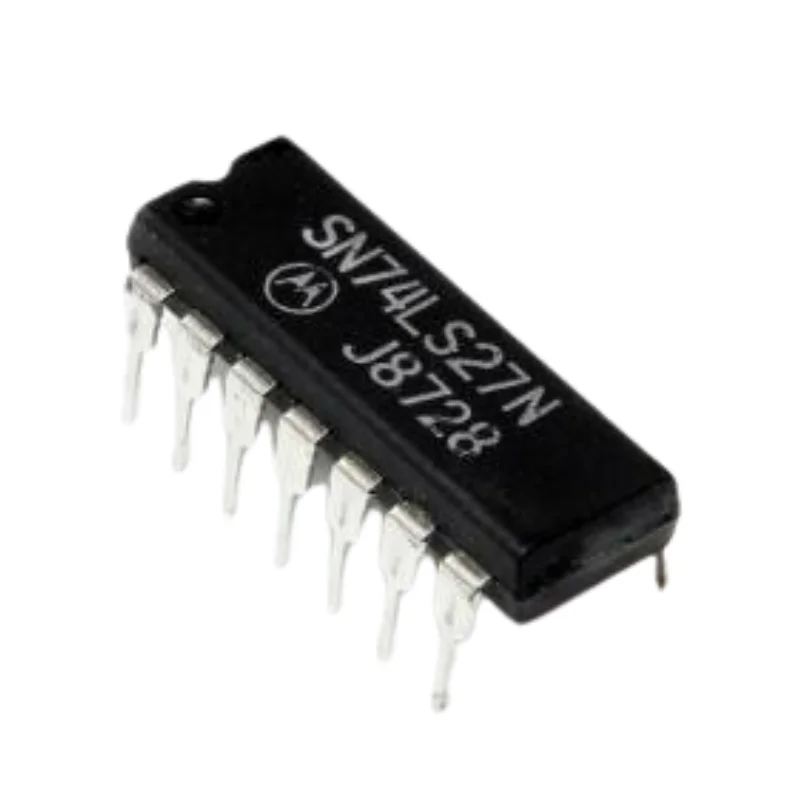

El SN74LS27 es un circuito integrado TTL-LS en formato DIP-14 con tres compuertas NOR independientes de 3 entradas. Opera a 5V, ideal para lógica combinacional, sumadores y como bloque fundamental en proyectos de electrónica digital que requieren funciones NOR de múltiples entradas.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
El SN74LS27 – CI Lógico TTL con 3 Compuertas NOR de 3 Entradas es un circuito integrado digital esencial que contiene tres (3) compuertas NOR independientes, cada una con tres entradas. Este IC pertenece a la reconocida familia de lógica TTL (Transistor-Transistor Logic) de baja potencia Schottky (LS), ofreciendo un buen equilibrio entre velocidad de operación y consumo energético. Su encapsulado DIP-14 (Dual In-line Package de 14 pines) facilita su manipulación y montaje en protoboards y placas de circuito impreso con orificios pasantes.
Cada una de las compuertas NOR en el SN74LS27 produce una salida ALTA (High, lógico ‘1’) solo si TODAS sus tres entradas son BAJAS (Low, lógico ‘0’); en cualquier otra combinación de entradas, la salida es BAJA. Es un componente fundamental para el diseño de lógica combinacional, decodificadores, sumadores, circuitos de control y como bloque de construcción básico en sistemas digitales donde se requiere la implementación de funciones lógicas NOR. Su fiabilidad, bajo costo y amplia disponibilidad lo convierten en un elemento básico en laboratorios educativos, talleres de desarrollo y sistemas de control industrial que utilizan lógica TTL.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de Circuito Integrado | Compuerta Lógica NOR |
| Familia Lógica | TTL (Transistor-Transistor Logic) |
| Subfamilia | LS (Low-power Schottky) |
| Modelo | SN74LS27 |
| Número de Compuertas | 3 compuertas NOR independientes |
| Número de Entradas por Compuerta | 3 entradas |
| Voltaje de Alimentación (VCC) | 4.75 V a 5.25 V DC (Nominal 5V) |
| Corriente de Salida (IOH / IOL) | IOH: -0.4 mA (Min) / IOL: 8 mA (Min) |
| Corriente de Entrada (IIH / IIL) | IIH: 20 µA (Max) / IIL: -0.4 mA (Max) |
| Tiempo de Propagación | Típicamente 15 ns (para nivel HIGH a LOW) |
| Encapsulado | DIP-14 (Dual In-line Package, 14 pines) |
| Temperatura de Operación | 0°C a +70°C (para versión comercial) |
| Consumo de Corriente (ICC) | Bajo (típicamente 2.1 mA sin carga) |
Características Adicionales
| Característica | Detalle |
|---|---|
| Triple Compuerta Independiente | Ofrece flexibilidad para implementar tres funciones NOR de 3 entradas separadas |
| Lógica TTL Estándar | Compatible con otros chips de la familia 7400 y sistemas de 5V |
| Bajo Consumo de Potencia | La subfamilia LS reduce el consumo en comparación con TTL estándar |
| Encapsulado DIP-14 | Facilita el prototipado en protoboards y la soldadura en PCBs |
| Alta Fiabilidad | Componente estándar de la industria con rendimiento probado |
| Velocidad Adecuada | Tiempo de propagación rápido para la mayoría de aplicaciones digitales |
| Versatilidad en Lógica Combinacional | Útil para construir decodificadores, sumadores y otras funciones lógicas |
Preguntas Frecuentes
¿Cómo funciona una compuerta NOR de 3 entradas en el SN74LS27?
Una compuerta NOR (NOT-OR) es una compuerta OR seguida de una compuerta NOT (inversor). En una compuerta NOR de 3 entradas, la salida será **ALTA (lógico ‘1’) solo si todas sus tres entradas son BAJAS (lógico ‘0’)**. Si cualquiera de las entradas es ALTA (lógico ‘1’), la salida será BAJA (lógico ‘0’).
¿Para qué tipo de proyectos se utiliza comúnmente el SN74LS27?
El SN74LS27 es muy útil en el diseño de lógica combinacional. Se utiliza para: implementar funciones lógicas booleanas específicas, construir sumadores y restadores simples, circuitos de decodificación, detectores de igualdad o magnitud, y como un bloque fundamental para sistemas digitales personalizados donde se requiere la función NOR con múltiples entradas.
¿Qué significa que sea de la familia «TTL LS»?
TTL (Transistor-Transistor Logic) es una familia de lógica digital basada en transistores bipolares que opera con 5V. La subfamilia «LS» (Low-power Schottky) es una mejora que ofrece un menor consumo de energía y una mayor velocidad de conmutación en comparación con los chips TTL estándar, gracias al uso de diodos Schottky que evitan la saturación de los transistores.
¿Cuál es el voltaje de alimentación requerido para el SN74LS27?
Como parte de la familia TTL estándar, el SN74LS27 requiere un voltaje de alimentación (VCC) de 5V DC. El rango operativo seguro suele ser de 4.75V a 5.25V DC. Es fundamental alimentarlo con el voltaje correcto para asegurar su funcionamiento estable y evitar daños.
¿Puedo usar el SN74LS27 para construir una compuerta AND, OR o NOT?
Sí, las compuertas NOR son «universales», lo que significa que se pueden utilizar para construir cualquier otra compuerta lógica. Por ejemplo:
- Una compuerta NOT se puede hacer conectando todas las entradas de una NOR a una misma señal.
- Una compuerta OR se puede hacer usando una NOR seguida de un inversor (otra NOR configurada como NOT).
- Una compuerta AND se puede hacer usando el teorema de De Morgan con inversores en las entradas de una NOR.
–
