Fusible Térmico 250V 10A 1 unidad

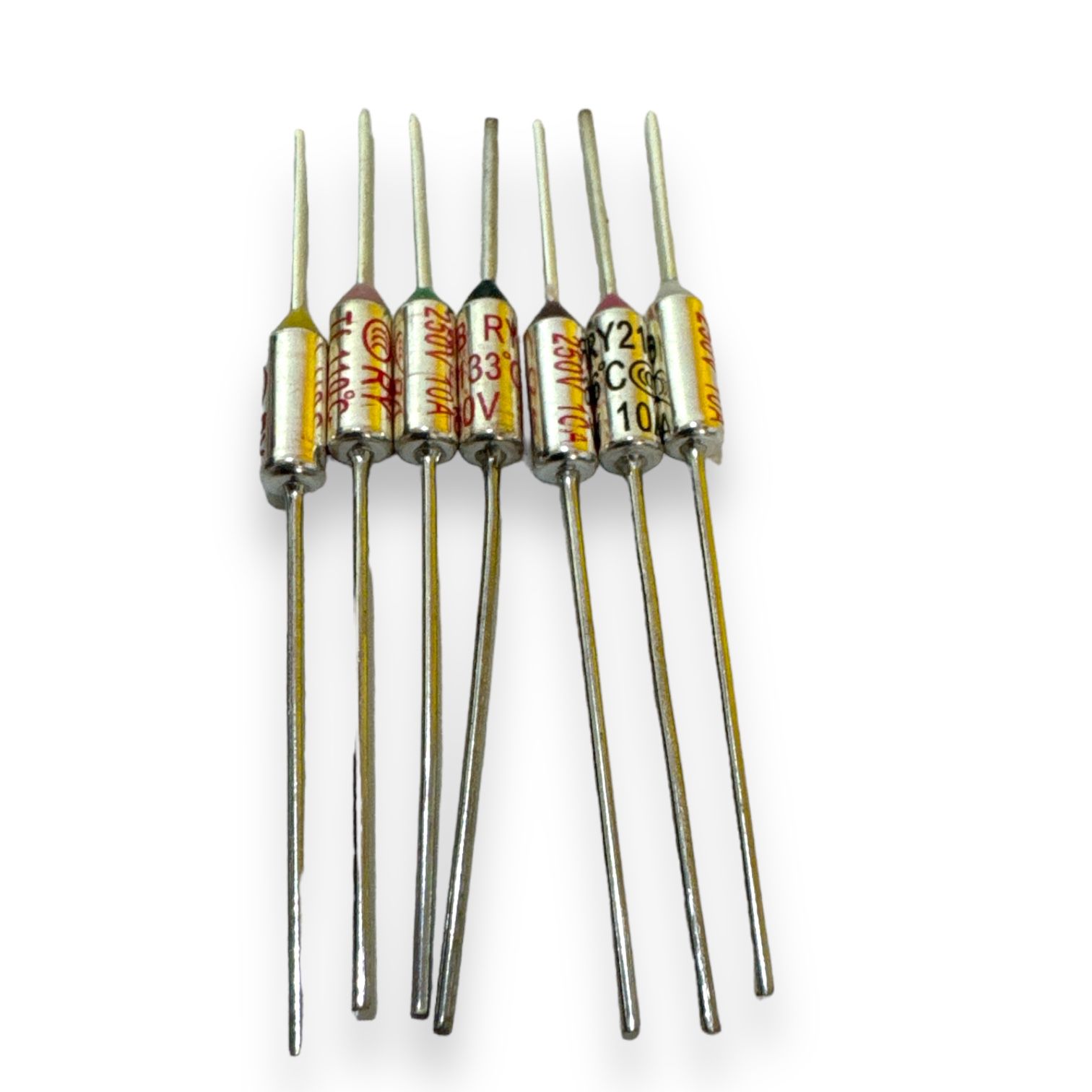

Fusible térmico axial de cápsula metálica de 4 x 11 mm, para 250 V AC y 10 A. Abre el circuito para siempre cuando llega a su temperatura de corte, que eliges entre 72 y 300 °C.
¿Qué se entrega?
1 x Fusible Térmico 250 V AC 10 A, de la temperatura elegida.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Ficha técnica (PDF)4 páginas, revisión 1
Otros que te podrían interesar
El Fusible Térmico Metálico (Thermal Cutoff) abre el circuito para siempre cuando su cápsula llega a la temperatura de corte. En un aparato es la protección de respaldo del termostato y corta si el equipo se sobrecalienta.
Se usa como repuesto en calefactores, planchas, hornos, freidoras de aire y pistolas de calor que traen un fusible térmico de 10 A, y para proteger transformadores.
Selecciona la temperatura de corte deseada en el menú desplegable antes de añadir al carrito.
📋 Especificaciones Técnicas Generales
| Tipo | Fusible Térmico Axial (No reseteable) |
|---|---|
| Voltaje Máximo | 250V AC |
| Corriente Máxima | 10 Amperios |
| Dimensiones Cápsula | Ø 4mm x 11mm (Largo) |
| Material | Cuerpo Metálico |
🌡️ Temperaturas de Corte Disponibles (°C)
Disponemos de una amplia gama para cubrir desde protecciones sensibles hasta aplicaciones de alta temperatura:
⚠️ Precaución de Montaje (Muy Importante)
Estos componentes son sensibles al calor por diseño. Si sueldas directo sin disipar el calor, el fusible puede abrirse antes de usarlo. El calor también puede dañar el sello de epoxi y hacer que no corte cuando debe.
- Recomendado: Usar terminales crimpados (sin soldadura).
- Si debes soldar: Utiliza un alicate o pinza metálica entre el cuerpo del fusible y el punto de soldadura para disipar el calor. Los de temperatura baja necesitan más disipación.
- Si doblas las patas, hazlo a 3 mm o más del epoxi y de la cápsula, y sujeta la pata entre el cuerpo y el doblez para no trizar el sello.
- El empalme tiene que quedar firme. Uno suelto se calienta con el uso y puede abrir el fusible antes de tiempo.
- La cápsula metálica queda con la tensión del circuito. Aíslala para que no toque el chasis ni una abrazadera metálica, con una funda que aguante más que su temperatura de corte.
Preguntas Frecuentes
¿Cuál es la diferencia con un fusible de vidrio normal?
La diferencia es lo que lo hace cortar. Un fusible de vidrio o cerámico se corta por exceso de corriente (amperios). Este se corta por temperatura (grados Celsius) y no protege contra una sobrecorriente. Aun así, la corriente que pasa por sus patas lo calienta, y un empalme suelto puede adelantar el corte. Son protecciones complementarias.
¿Es reseteable o reutilizable?

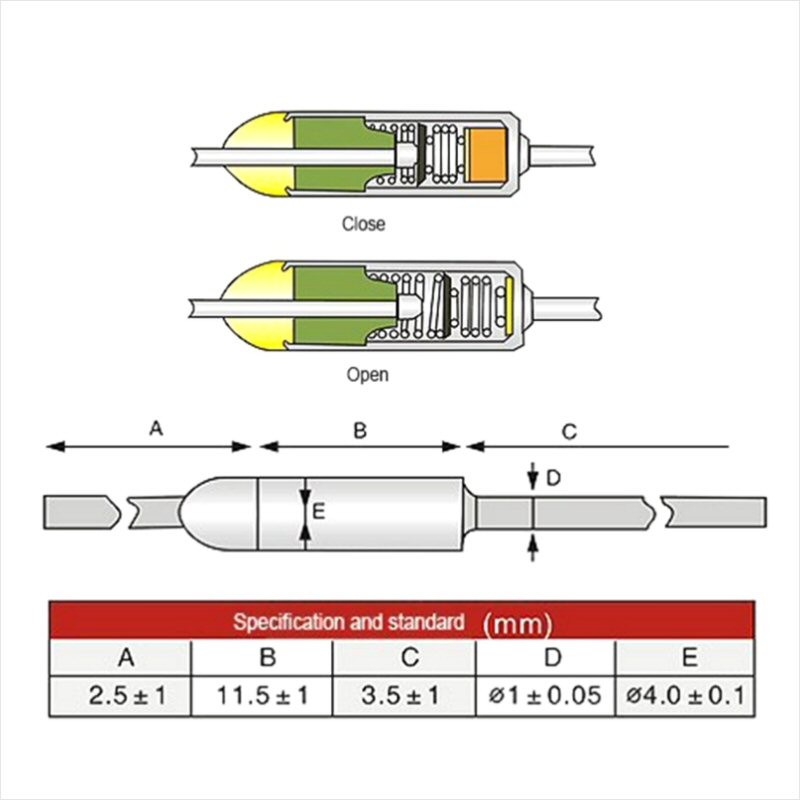

No. Es de un solo uso. Adentro tiene una pastilla que se funde al llegar a la temperatura de corte (Tf) y un resorte que separa el contacto. El circuito queda abierto para siempre y hay que cambiarlo por uno nuevo.
¿Cómo elijo la temperatura correcta?
En una reparación va la misma temperatura del original. Una más alta corta más tarde de lo que definió el fabricante del aparato, y una más baja puede cortarse con el uso normal. En un proyecto propio, la temperatura máxima de trabajo del equipo tiene que quedar bajo la temperatura de mantención (Th) del fusible. En las hojas de datos de las series Sante STS y STC, la Th está entre 24 y 40 °C bajo la de corte, según el modelo, y hay que sumar el calor que aportan la corriente y las patas.
Por ejemplo, si un motor trabaja a 70 °C, uno de 100 °C queda al límite y con los meses puede abrirse solo. Para cubrir todo ese rango, la de corte tiene que quedar más de 40 °C sobre la temperatura de trabajo.
¿Sirve para corriente continua (DC) de 12V o 24V?
No está especificado. Su valor nominal es 250 V AC, y los fabricantes de este tipo de fusible (Microtemp, SEFUSE, Sante) no publican uno para corriente continua. La pastilla se funde a su temperatura en cualquier tensión, pero en 12 V o 24 V DC no hay una cifra de cuánta corriente alcanza a cortar. El catálogo de Microtemp pide probarlo en cada aplicación.
Mi fusible original es de 15A o de 2A, ¿me sirve este de 10A?
Para uno de 15 A, no. Este es de 10 A. Si el rótulo del original dice 15 A o 16 A, necesitas un fusible térmico de esa corriente o mayor y de la misma temperatura. Que calce el tamaño no basta, porque hay series de 10, 15 y 16 A con la misma cápsula. Para uno de 2 A o 5 A, sí, si también es axial de cápsula metálica y de la misma temperatura. La corriente del rótulo es la máxima que el fusible alcanza a cortar, así que uno de 10 A cubre un circuito de menos corriente.
¿Sirve para mi calefactor, plancha, horno o freidora de aire?

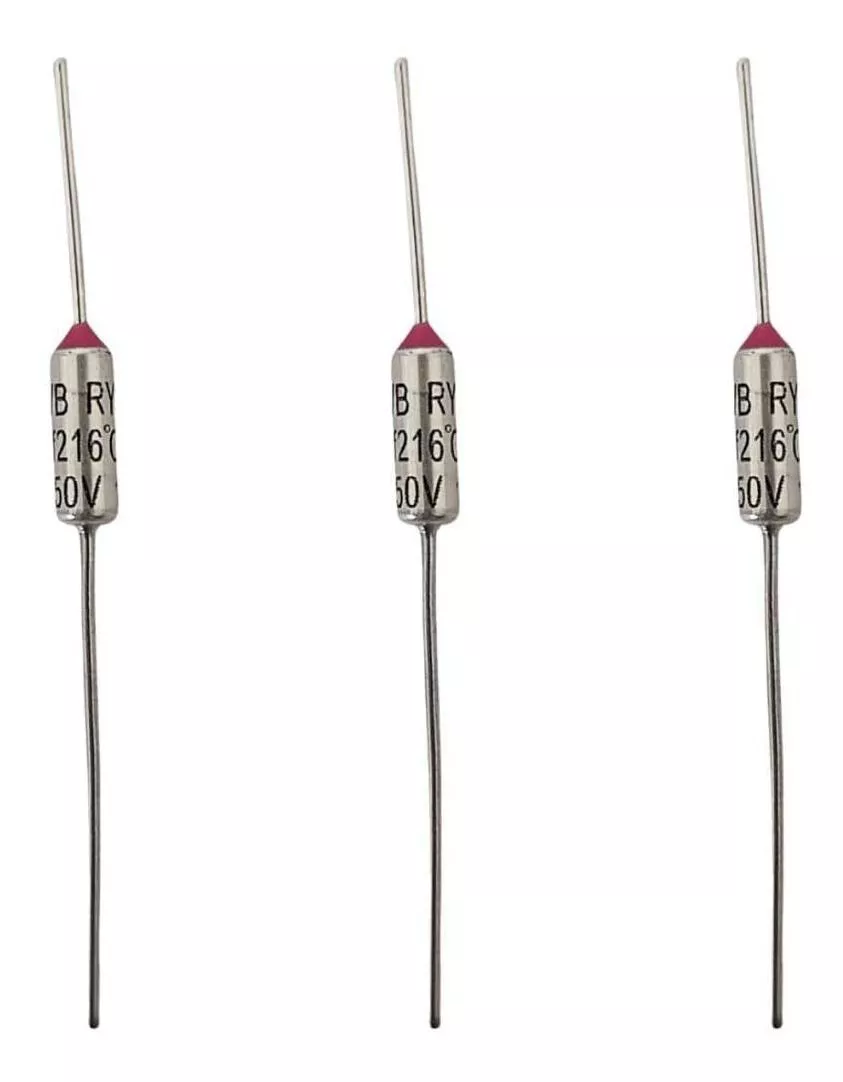

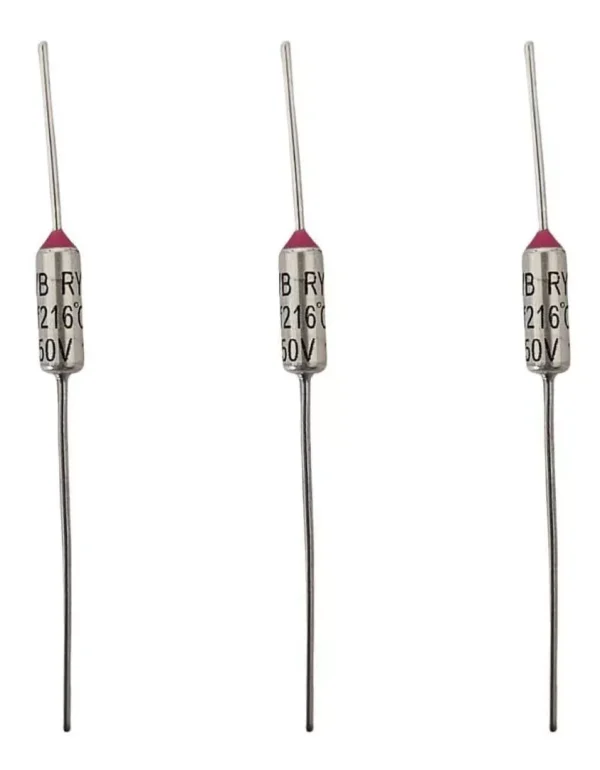

Sí, cuando el original es un fusible térmico axial de cápsula metálica de 10 A o menos. Lee el rótulo del quemado. El número que sigue a Tf o RY es la temperatura de corte (RY184 o Tf 184°C es de 184 °C), y la variante tiene que ser esa misma. La cápsula metálica queda conectada al circuito, así que no puede tocar el chasis del aparato.
El fusible nuevo se cortó otra vez, ¿puedo puentearlo?
No. En un aparato es la protección de respaldo del termostato. Si lo puenteas, nada corta cuando el equipo se sobrecalienta. Revisa primero el montaje: una temperatura más baja que la del original o soldar sin disipador lo abren aunque el aparato esté bien. Si el montaje está bien, la falla que abrió al anterior sigue ahí y hay que corregirla antes de volver a usar el aparato. Puede ser un termostato pegado que ya no corta, el aire bloqueado, un motor trabado o un empalme suelto que calienta la pata.
| Temperatura | 100°, 110°, 128°, 133°, 184°, 216°, 280°, 72°, 85°, 95°, 115°, 120°, 121°, 130°, 135°, 145°, 157°, 160°, 165°, 172°, 185°, 192°, 220°, 230°, 240°, 260°, 285°, 300° |
|---|
