Módulo Carga Inalámbrica 5V 1A
El precio original era: $ 30.000.$ 24.990El precio actual es: $ 24.990. IVA incluido

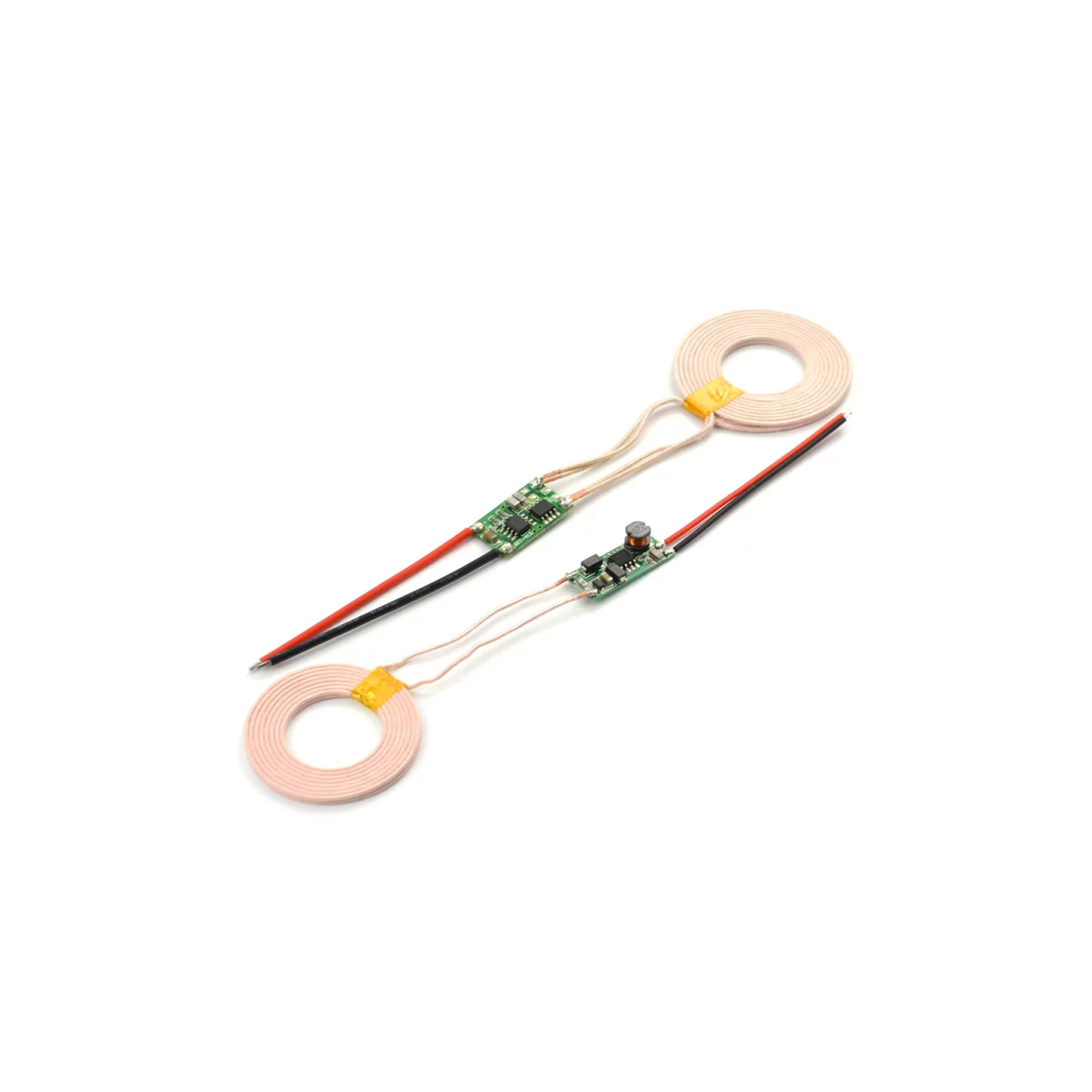

Módulo de carga inalámbrica por acoplamiento magnético resonante con salida de 5V a 1A y eficiencia de hasta 90%. Incluye transmisor y receptor compactos de 43mm de diámetro.
- ✅ Boleta o Factura Automática incluida en todas tus compras
- ✅ Envío GRATIS a todo Chile en pedidos web desde $19.990
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
¿Qué es el Módulo de Carga Inalámbrica 5V 1A?
El módulo de carga inalámbrica 5V 1A de DFRobot (DFR0362) es un sistema de transferencia de energía sin contacto físico basado en la tecnología de acoplamiento magnético resonante. A diferencia de la inducción electromagnética clásica, el acoplamiento resonante ajusta dinámicamente la frecuencia de oscilación entre las dos bobinas para maximizar el acoplamiento y tolerar pequeñas desalineaciones, logrando una eficiencia de transferencia de hasta el 90%. El módulo entrega una salida estable de 5V a 1A, con pico de 1,2A, suficiente para alimentar microcontroladores, módulos IoT, sensores embebidos y circuitos de carga de baterías de litio. Su perfil ultrafino de 2,3mm y diámetro de 43mm lo hace ideal para integrarlo en carcasas selladas, dispositivos vestibles, robots o cualquier montaje donde el cableado de alimentación sea mecánicamente inconveniente o donde se requiera estanqueidad al agua.

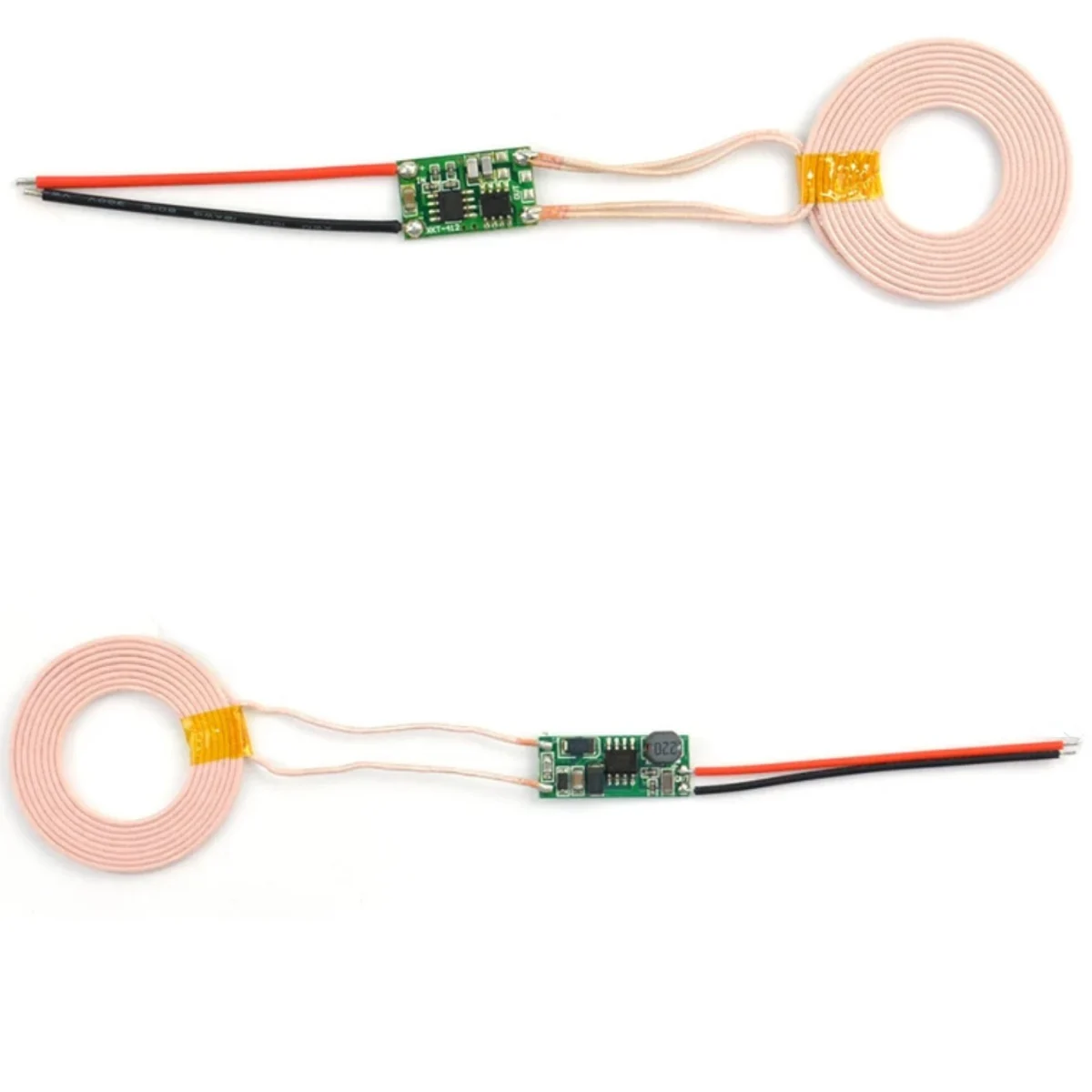

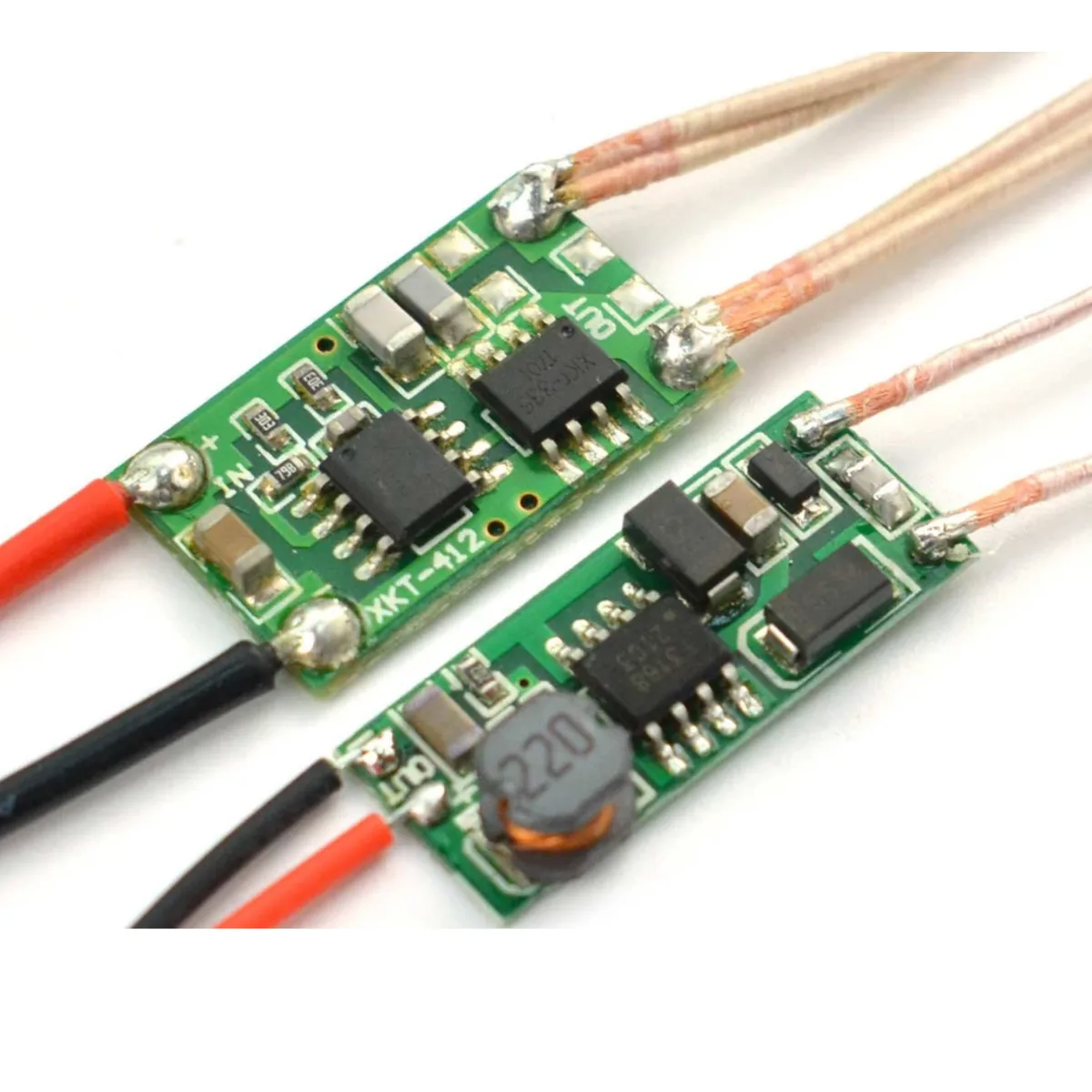

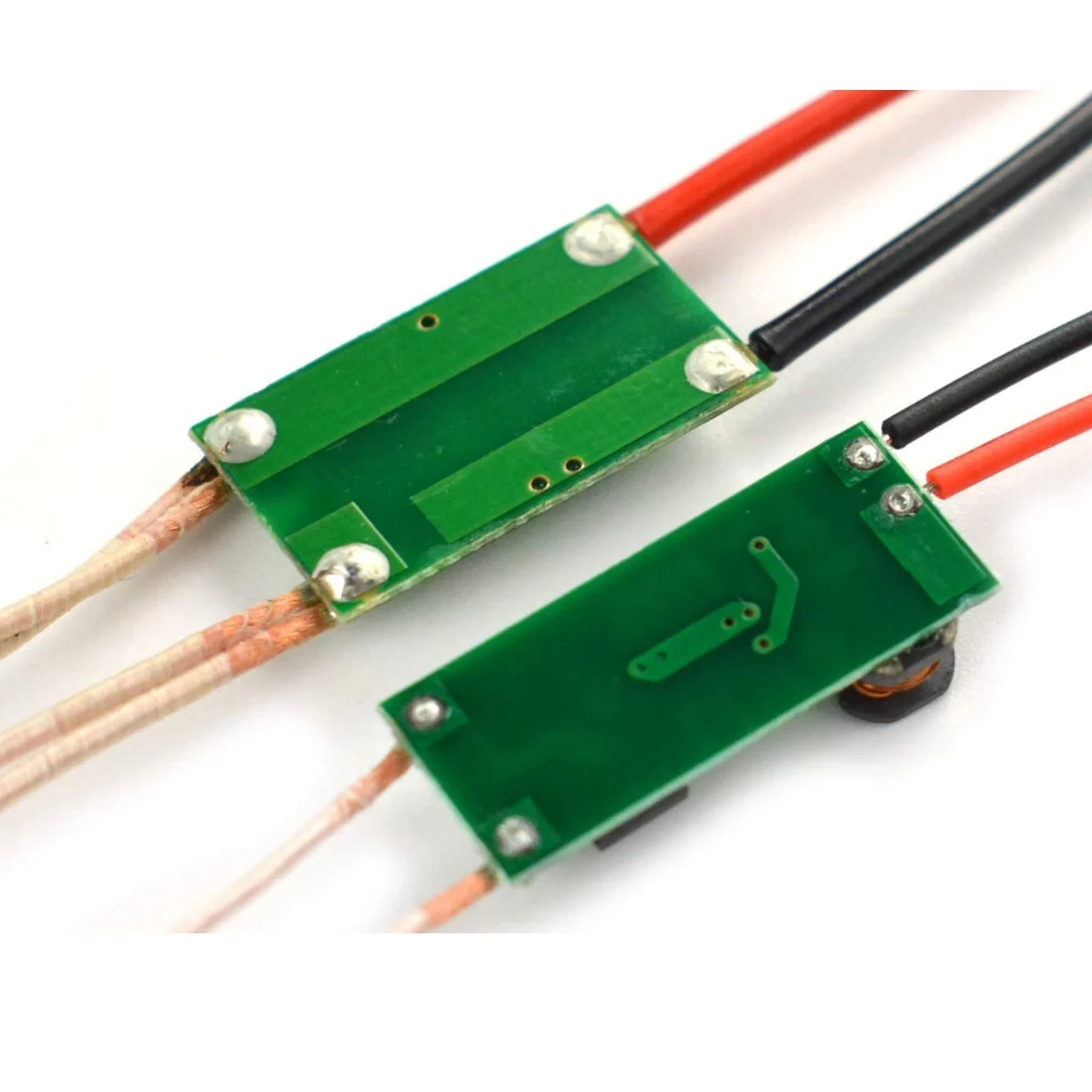

La arquitectura del conjunto comprende dos terminales complementarios: el módulo transmisor, alimentado con 5V DC desde una fuente externa, y el módulo receptor, que entrega la energía procesada al circuito de carga o al dispositivo final. Ambas unidades son bobinas planas circulares con aislamiento eléctrico integrado. No requieren circuitería adicional de regulación en aplicaciones estándar a 5V, ya que la tensión de salida del receptor se mantiene dentro de ±6% incluso ante variaciones de carga. El kit incluye un transmisor y un receptor listos para montar.
Características Técnicas
El principio de operación se basa en la resonancia magnética: el transmisor genera un campo electromagnético oscilante a una frecuencia específica, y el receptor, sintonizado a esa misma frecuencia, capta el campo y lo convierte de vuelta en corriente continua. Este método reduce significativamente las pérdidas por desalineación respecto a la inducción simple. La potencia de salida nominal es de 5W (5V a 1A), con margen de pico hasta 6W (5V a 1,2A), sin requerir disipadores externos en uso normal. La distancia operativa de trabajo va de 2 a 10mm entre las caras de ambas bobinas.
Especificaciones Eléctricas
| Parámetro | Valor |
|---|---|
| Voltaje de entrada (transmisor) | 5V DC |
| Voltaje de salida (receptor) | 5V ± 6% |
| Corriente de salida nominal | 1A |
| Corriente de salida máxima | 1,2A |
| Potencia de salida nominal | 5W |
| Eficiencia de transferencia | hasta 90% |
| Tecnología | Acoplamiento magnético resonante |
Dimensiones de Transmisor y Receptor
| Parámetro | Transmisor | Receptor |
|---|---|---|
| Diámetro exterior | 43mm ± 2mm (aprox. 1,69 pulgadas) | 43mm ± 2mm (aprox. 1,69 pulgadas) |
| Diámetro interior | 20mm (aprox. 0,79 pulgadas) | 20mm (aprox. 0,79 pulgadas) |
| Espesor | 2,3mm (aprox. 0,09 pulgadas) | 2,3mm (aprox. 0,09 pulgadas) |

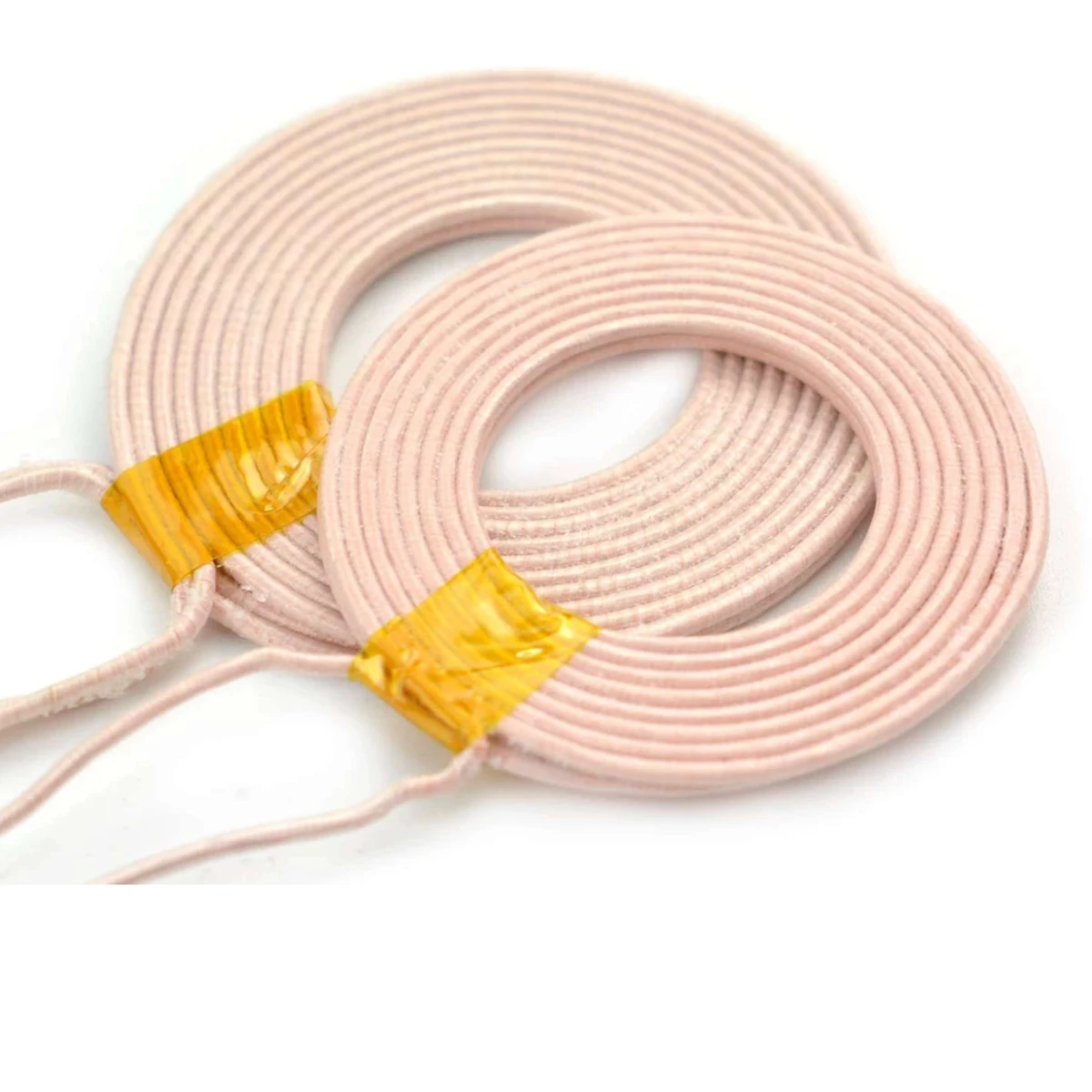

| Forma | Bobina plana circular aislada | Bobina plana circular aislada |
Parámetros de Operación
| Característica | Valor |
|---|---|
| Distancia operativa mínima | 2mm |
| Distancia operativa máxima | 10mm |
| Aislamiento eléctrico | Sí, bobina encapsulada |
| Contenido del kit | 1 módulo transmisor + 1 módulo receptor |
Aplicaciones
- Carga inalámbrica de baterías de litio en proyectos embebidos y IoT
- Alimentación sin cables de sensores instalados en carcasas selladas o impermeables
- Displays POV y proyectos de piezas en rotación donde el cableado no es viable
- Dispositivos vestibles (wearables) y electrónica integrada en telas o superficies
- Robots y plataformas móviles que requieren recarga automática en estación base
- Proyectos educativos y de prototipado rápido con Arduino, Raspberry Pi y ESP32
Preguntas Frecuentes
¿Qué distancia máxima puede haber entre el transmisor y el receptor para que funcione correctamente?
La distancia operativa especificada es de 2 a 10mm entre las caras de ambas bobinas. Por debajo de 2mm el acoplamiento puede generar corrientes de cortocircuito no deseadas; por encima de 10mm la eficiencia cae de forma notable y puede dejar de transferir potencia suficiente. Para la mayoría de aplicaciones, una separación de 3 a 5mm entrega el mejor equilibrio entre rendimiento y tolerancia mecánica al montaje.
¿Se puede usar este módulo para cargar directamente una batería de litio de 3,7V sin circuitería adicional?
No directamente: el receptor entrega 5V, lo que supera el voltaje máximo de carga de una celda de litio (4,2V). Para cargar una batería LiPo o Li-Ion es necesario interponer un módulo cargador dedicado, como el TP4056, entre la salida del receptor y la batería. El módulo de carga inalámbrica actúa como la ‘fuente’ de 5V que reemplaza al cable USB en ese circuito.
¿Las bobinas deben estar perfectamente alineadas en su centro o toleran desplazamiento lateral?
La tecnología de acoplamiento magnético resonante tolera mejor la desalineación que la inducción simple, pero la eficiencia sí decrece con el descentrado. Con un desplazamiento lateral menor a 5mm respecto al eje central la potencia transferida se mantiene funcional. Para aplicaciones críticas se recomienda usar guías mecánicas o imanes de posicionamiento para asegurar la alineación entre sesión y sesión de carga.
¿Es posible reemplazar este módulo por cualquier cargador inalámbrico Qi estándar?
No necesariamente. Aunque el módulo opera en frecuencias similares al estándar Qi, no está certificado como receptor Qi comercial y sus bobinas son de tipo industrial plano, distintas a las de los teléfonos. Los transmisores Qi de smartphone pueden no activarse al no detectar el handshake de protocolo esperado. Este módulo está optimizado para operar en pareja (transmisor DFR0362 con receptor DFR0362) dentro de proyectos de electrónica donde el diseñador controla ambos lados del enlace.
Complementa tu proyecto
| Voltaje de entrada | 5V DC |
|---|---|
| Voltaje de salida | 5V ± 6% |
| Corriente de salida | 1A (máx. 1,2A) |
| Eficiencia de transferencia | hasta 90% |
| Tecnología | Acoplamiento magnético resonante |
| Distancia operativa | 2 a 10mm |
| Diámetro bobinas | 43mm ± 2mm (exterior) |
| Espesor | 2,3mm |
| Contenido | Transmisor + Receptor |
| N° de parte (MPN) | DFR0362 |
