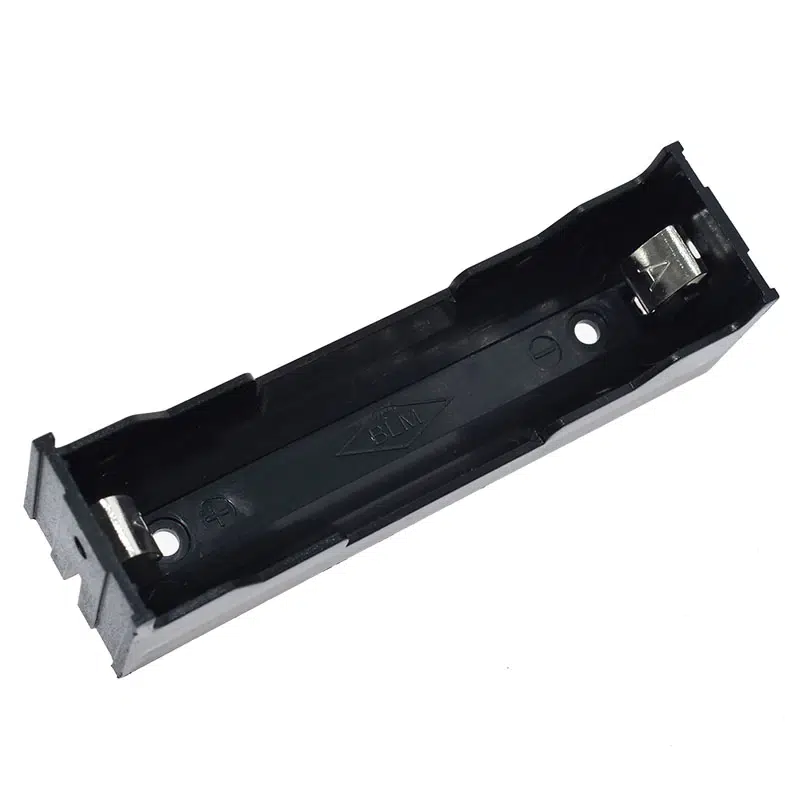

Soporte porta batería 18650 caja para pila holder 1×18650

Este portapilas está diseñado principalmente para el tamaño estándar de las celdas 18650 sin protección (aproximadamente 65 mm de largo). Las baterías 18650 «protegidas» incluyen un pequeño circuito de seguridad (PCM) en la base, lo que las hace unos milímetros más largas (67-70 mm). Si bien el soporte tiene cierta flexibilidad, una celda protegida muy larga podría no encajar o quedar excesivamente apretada. Recomendamos medir su batería protegida antes de comprar o utilizar este soporte con celdas 18650 no protegidas en conjunto con un módulo de carga y protección externo como el TP4056.

La principal ventaja es la creación de un montaje profesional, compacto y robusto. Al soldarse directamente a la placa de circuito impreso (PCB), se logra una conexión eléctrica y mecánica muy fiable, eliminando cables sueltos que pueden causar fallos o desorden en el proyecto. Es la opción ideal cuando estás diseñando tu propia placa para un dispositivo portátil, ya que integra la fuente de energía de forma limpia y segura directamente en el circuito.

Los contactos de este tipo de portapilas están diseñados para aplicaciones de electrónica de consumo y prototipado, soportando de forma segura corrientes continuas de hasta 3-5 Amperios. Son perfectamente adecuados para alimentar proyectos con Arduino, ESP32, sensores y motores pequeños. Sin embargo, no se recomiendan para aplicaciones de muy alta descarga («high-drain») como los cigarrillos electrónicos (vaping) o herramientas eléctricas de alto poder, que exigen corrientes muy superiores.

Este portapilas es de tipo THT (Through-Hole Technology) o de agujero pasante. Sus pines metálicos están diseñados para atravesar los agujeros de la placa PCB y soldarse por el lado opuesto. Este método de montaje proporciona una sujeción mecánica mucho más fuerte y duradera en comparación con el montaje superficial, lo cual es crucial para un componente que sufrirá estrés mecánico al insertar y retirar la batería.

Es fundamental entender que este soporte es un componente puramente mecánico. Al usar una celda de litio 18650 sin protección, es imprescindible que tu circuito incluya un Módulo de Sistema de Gestión de Batería (BMS o PCM). Como mínimo, deberías usar un módulo de carga y protección como el TP4056, que previene la sobrecarga, la sobredescarga y los cortocircuitos, garantizando la seguridad y extendiendo la vida útil de tu batería.

Sí. Para evitar que el calor de la soldadura deforme el cuerpo de plástico del soporte, te recomendamos seguir esta técnica: 1) Inserta el portapilas en la PCB. 2) Aplica una pequeña cantidad de soldadura en un solo pin y retira el cautín rápidamente. 3) Espera un par de segundos para que se disipe el calor. 4) Procede a soldar el siguiente pin. Soldar de forma alterna y rápida, en lugar de calentar un solo punto por mucho tiempo, asegurará una unión fuerte sin dañar el componente.
