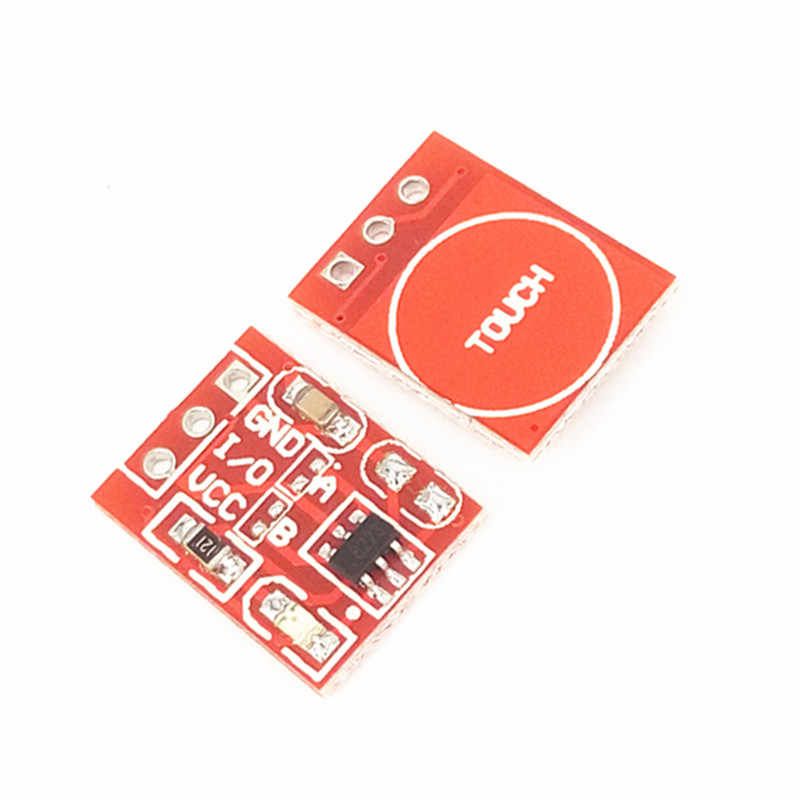

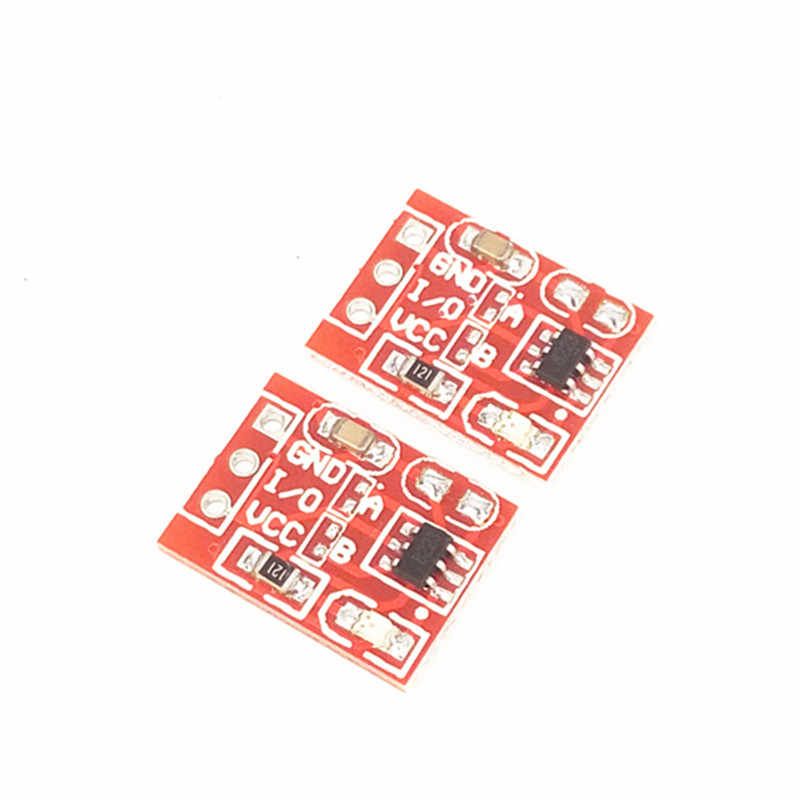

Módulo TTP223 botón táctil

Módulo TTP223 botón táctil

El modulo botón táctil para arduino funciona con el integrado TTP223, un sensor capacitivo capaz de realizar  la detección táctil  estable del cuerpo humano, con la intención de reemplazar el interruptor directo convencional. Cuando el pulsador tactil se encuentra en el estado normal, su salida es un cero voltios(LOW) proporcionando un bajo consumo; cuando el tacto humano toca el sensor táctil su salida cambia a 5V(HIGH). Si el pulsador touch en unos segundos no es activado retorna nuevamente al modo optimizador de energía.

El pulsador touch tiene una sensibilidad que puede ajustarse por la capacitancia, ademas posee un indicador LED para tener la indicación de forma visual cuando el el sensor esté activado. El botón permite hacer una re configuración de su modo de funcionamiento, se pueden seleccionar activo alto o bajo activo mediante el cambio de los puentes de soldadura.

Este sensor resulta bastante útil para aplicaciones que tienen que usar interruptores avanzados, para activar o desactivar algún dispositivo  solo con el tacto de tus dedos. Es utilizado en garajes, baños, también se usa en proyectos que cuentan con panel interactivo, en donde es ubicado en la parte inferior del panel funcionando como un interruptor.

Especificaciones técnicas:

• Voltaje de funcionamiento : 2.5 a 5.5V
• Corriente de funcionamiento : (Vcc = 5V): 6uA (modo inactivo) 16mA (activo).
• Modo de baja potencia: 1.5uA, máx 3.0uA
• Tiempo de respuesta máximo: 220mS (modo de baja potencia) a VDD = 3V.
• Ajuste de la capacitancia: (0 ~ 50pF
• Área del sensor: 11 x 10.5 mm
• Rango de sensor máximo: ~ 5 mm
• Dimensiones del módulo: 14.5 mm x 11 mm
• Modoajuste de disparo: (1 = corto; 0 = no corto)
• AB = 00: salida de nivel ALTO TTL sin bloqueo;
  AB = 01: autobloqueo salida de nivel ALTO TTL;
  AB = 10: salida de nivel BAJO TTL sin bloqueo;
  AB = 11: autobloqueo salida de nivel BAJO TTL;
• Datahsheet TTP223
