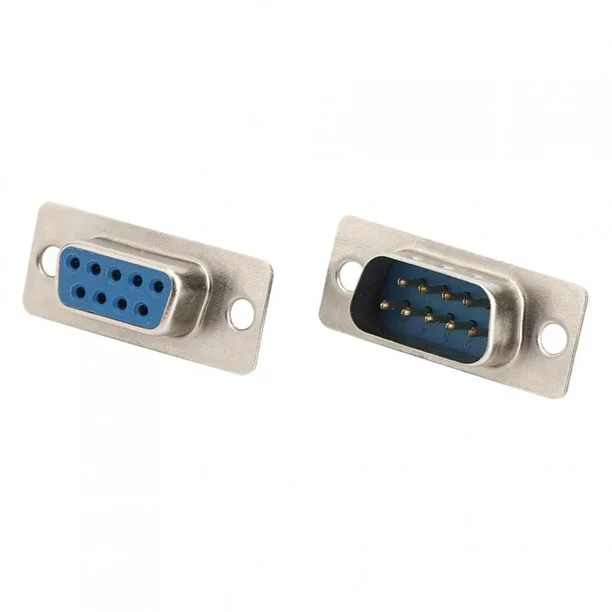

Conector DB9 Hembra
$ 450 IVA incluido
Este adaptador te facilitará la creación de tu propio cable DB9 de una forma simple.
✅ Boleta y factura
- 🚚 Ver política de despachos debajo de la descripción
Hay existencias
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Preguntas Frecuentes
¿Cuál es la aplicación principal de este conector DB9 Hembra para soldar?
Este conector DB9 hembra está diseñado para crear o reparar cables de comunicación serial. Su función es conectar a un puerto DB9 macho, que se encuentra comúnmente en equipos como computadores antiguos (puertos COM), PLCs (Controladores Lógicos Programables), equipos de red, máquinas CNC y una gran variedad de dispositivos industriales y de laboratorio. Es el conector estándar para el protocolo de comunicación RS-232.
¿Qué herramientas y materiales son indispensables para soldar correctamente este conector?
Para un ensamblaje profesional y duradero, necesitarás:
- Cautín de baja potencia (25-40W): Para no sobrecalentar y dañar el plástico del conector.
- Estaño de buena calidad (ej. 60/40): Para asegurar uniones de soldadura limpias y fiables.
- Alicates pelacables: Para retirar el aislante del cable con precisión.
- Una «tercera mano» o morsa pequeña: Para sujetar firmemente el conector mientras realizas la soldadura.
Se recomienda encarecidamente usar una carcasa para DB9 para proteger las soldaduras y proporcionar alivio de tensión al cable.
¿Cómo debo cablear este conector para un cable RS-232 estándar (directo) vs. un cable Null Modem (cruzado)?
Esta es una duda muy común. La diferencia es cómo se conectan los pines de recepción (RX) y transmisión (TX):
- Cable Directo (Straight-Through): Se usa para conectar un equipo DTE (ej. un PC) a un DCE (ej. un módem). Se conecta pin a pin: Pin 2 a Pin 2, Pin 3 a Pin 3, y Pin 5 a Pin 5 (Tierra/GND).
- Cable Cruzado (Null Modem): Se usa para conectar dos equipos DTE directamente entre sí (ej. PC a PC, o PC a PLC). Aquí se cruzan las líneas de datos: el Pin 2 (RXD) de un conector va al Pin 3 (TXD) del otro, y viceversa. El Pin 5 (GND) se conecta directamente (Pin 5 a Pin 5).
Verificar qué tipo de cable requiere tu equipo es crucial para que la comunicación funcione.
¿Este conector DB9 sirve para protocolos como CAN Bus o RS-485?
Sí. Aunque el DB9 es famoso por el RS-232, es simplemente un formato de conector con 9 terminales. Puedes usarlo para cualquier protocolo que requiera 9 o menos conductores. Es muy común usar conectores DB9 para implementaciones de CAN Bus (usando Pin 2 para CAN Low y Pin 7 para CAN High) y RS-485 (que típicamente solo requiere 2 o 3 cables para Data+, Data- y Tierra), siguiendo el estándar de pinout de la industria o de tu equipo específico.
¿Por qué es importante el tipo de cable que sueldo a este conector?
Para una comunicación de datos fiable, especialmente en distancias largas o en entornos con ruido eléctrico (cerca de motores o fuentes de poder), es muy recomendable usar un cable apantallado (shielded). La malla de apantallamiento del cable se debe soldar al chasis metálico del conector DB9, lo que ayuda a proteger las señales de datos contra interferencias electromagnéticas (EMI), previniendo errores de comunicación.
¿Cómo se identifican los números de los pines en el conector para no soldar incorrectamente?
Generalmente, los números de los pines están grabados en relieve muy pequeño en el plástico aislante del conector, junto a los «cups» de soldadura. Sosteniendo el conector con el lado para soldar hacia ti y la fila más ancha (5 pines) arriba, la numeración suele ser:
- Fila superior (de derecha a izquierda): 1, 2, 3, 4, 5
- Fila inferior (de derecha a izquierda): 6, 7, 8, 9
Siempre es una buena práctica verificar estos números con una lupa antes de empezar a soldar.
