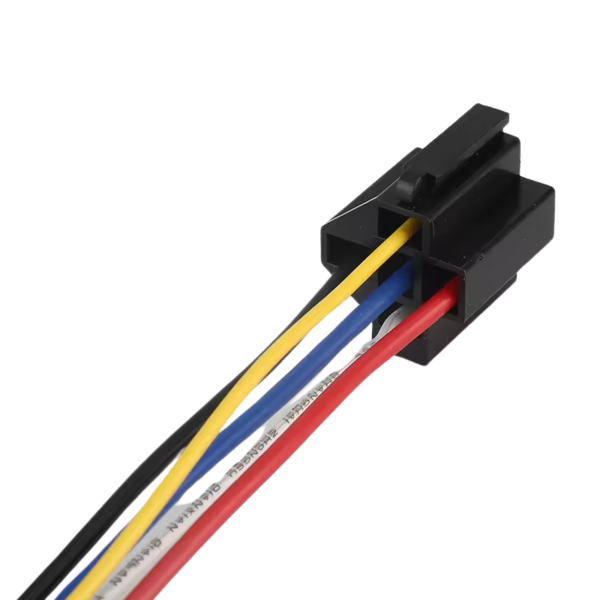

Conector Relé 5pin para Auto

Este conector está diseñado para relés automotrices estándar de 5 pines (tipo SPDT – Single Pole Double Throw) con una capacidad de conmutación de hasta 40A y voltajes de bobina comunes en vehículos (típicamente 12V DC, aunque la descripción indica compatibilidad con bobinas de 5-24V DC para el relé). La principal ventaja de su arnés precableado es la simplificación y seguridad de la instalación, ya que proporciona cables de colores estandarizados y de calibre adecuado, listos para ser empalmados o terminados, reduciendo el riesgo de conexiones incorrectas y ahorrando tiempo.

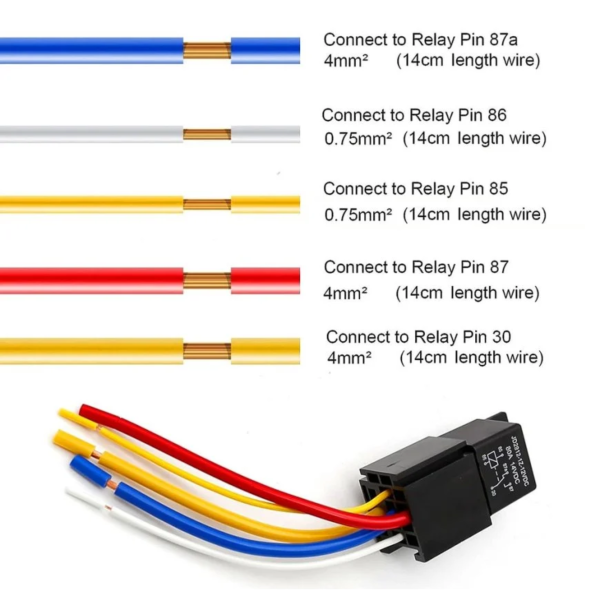

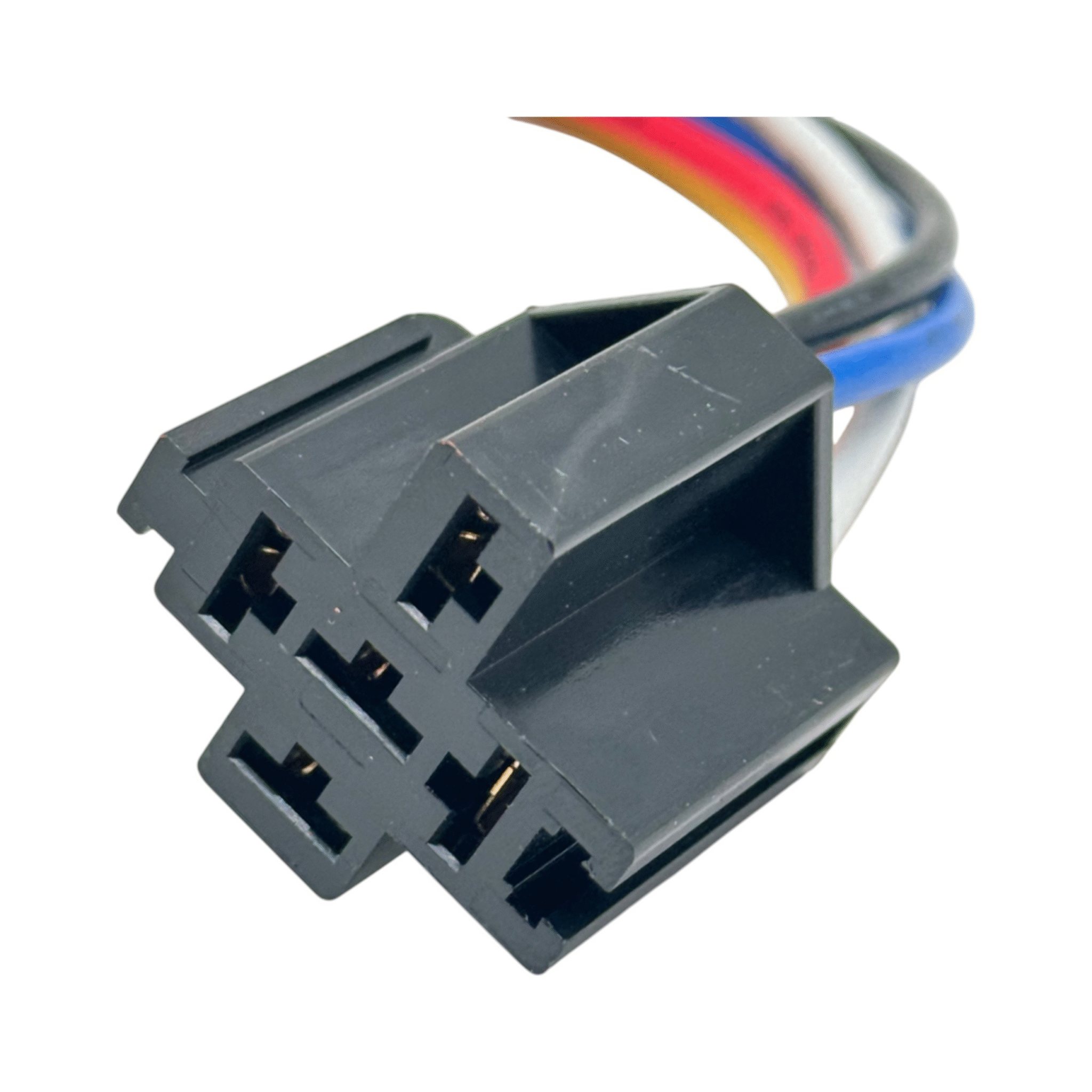

Aunque los colores de los cables pueden variar ligeramente entre fabricantes de arneses, una correspondencia típica para los terminales de un relé SPDT de 5 pines es:

• Pin 85: Cable para la conexión a masa (GND) de la bobina del relé.
• Pin 86: Cable para la entrada de alimentación positiva (+) que activa la bobina del relé (proveniente de un interruptor).
• Pin 30: Cable para la entrada de alimentación principal (común), usualmente conectado a la batería o una fuente de potencia (hasta 40A).
• Pin 87: Cable para la salida Normalmente Abierta (NO). Conduce corriente cuando el relé está activado.
• Pin 87a: Cable para la salida Normalmente Cerrada (NC). Conduce corriente cuando el relé está desactivado (en reposo).

Siempre es recomendable verificar la numeración en el relé que se va a utilizar y, si es posible, el diagrama específico del arnés si está disponible.

Sí, un conector diseñado para relés de 40A debe venir con un arnés precableado cuyos cables (especialmente los correspondientes a los pines 30, 87 y 87a, que manejan la carga) tengan un calibre adecuado para soportar hasta 40 amperios de forma continua y segura. Típicamente, para corrientes de 40A en aplicaciones automotrices, se utilizan cables de calibre AWG 10 o AWG 12, dependiendo de la longitud del cable y la temperatura ambiente. Es fundamental asegurar que las conexiones y empalmes realizados a estos cables también sean capaces de manejar dicha corriente para evitar caídas de voltaje excesivas o sobrecalentamiento.

El «diseño entrelazado» (interlocking design) se refiere a que la carcasa del conector (o del zócalo del relé) tiene pestañas y ranuras en sus costados. Esto permite que múltiples conectores de relé idénticos puedan unirse o encajarse entre sí, formando un bloque de relés compacto y ordenado. Esta característica es muy útil en cajas de fusibles y relés personalizadas o cuando se necesita montar varios relés juntos en un panel, facilitando una instalación más limpia, organizada y mecánicamente estable.

Los relés de 5 pines con capacidad de 40A y sus correspondientes conectores son muy versátiles en aplicaciones automotrices para controlar circuitos de alta corriente con una señal de baja corriente. Algunas aplicaciones comunes incluyen:

• Control de luces auxiliares de alta potencia (barras LED, faros antiniebla).
• Activación de electroventiladores.
• Sistemas de audio de alta potencia (amplificadores).
• Bombas de combustible eléctricas.
• Sistemas de alarma y cierre centralizado (para inversión de polaridad en motores, por ejemplo).
• Circuitos de conmutación donde se necesita una salida activa tanto cuando el relé está energizado (pin 87) como cuando está en reposo (pin 87a).

El rango de temperatura de operación (-40°C a 125°C) y las especificaciones de vida útil (eléctrica y mecánica) generalmente se refieren a las capacidades del *relé* que este conector está diseñado para alojar. Sin embargo, el material del conector y del aislamiento de los cables del arnés también deben ser capaces de soportar estas condiciones extremas de temperatura comunes en entornos automotrices (por ejemplo, en el compartimento del motor) para garantizar una conexión fiable y duradera. Un conector de buena calidad utilizará plásticos y aislamientos resistentes a dichas temperaturas.

Al instalar este conector y el relé asociado en un vehículo, especialmente para circuitos de 40A, es crucial seguir estas precauciones:

• Desconectar la Batería: Siempre desconecta el terminal negativo de la batería antes de comenzar cualquier trabajo eléctrico.
• Calibre del Cableado: Asegúrate de que cualquier cable adicional que utilices para extender el arnés o conectar a la carga sea del calibre adecuado (AWG 10 o 12 para 40A) para evitar sobrecalentamiento e incendios.
• Protección con Fusible: El circuito de potencia que alimenta el pin 30 del relé DEBE estar protegido por un fusible de capacidad adecuada (ej. 40A o según la carga), ubicado lo más cerca posible de la fuente de alimentación (batería).
• Conexiones Seguras: Todas las conexiones (empalmes, terminales) deben ser firmes, seguras y estar bien aisladas para prevenir cortocircuitos y corrosión. Considera usar soldadura y termorretráctil o conectores crimpados de buena calidad.
• Ubicación: Monta el relé y el conector en un lugar protegido de la humedad excesiva y el calor directo extremo, a menos que estén específicamente diseñados para tales ubicaciones. Asegura el conector para evitar que las vibraciones suelten las conexiones.
• Aislamiento: Asegúrate de que no haya cables expuestos que puedan hacer contacto con el chasis u otros componentes metálicos.
