Diodo rectificador Schottky 1N5819
El 1N5819 es un diodo Schottky de alta eficiencia ideal para rectificación en fuentes de alimentación y protección de circuitos. Ofrece baja caída de voltaje y rápida conmutación, lo que lo hace perfecto para aplicaciones de alta frecuencia y bajo consumo.
✅ Boleta y factura
- 🚚 Ver política de despachos debajo de la descripción
Hay existencias
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
El Diodo rectificador Schottky 1N5819 es un componente electrónico de alto rendimiento, ideal para aplicaciones que requieren una baja caída de voltaje y una rápida conmutación. Fabricado con tecnología Schottky, este diodo se caracteriza por su alta eficiencia y su capacidad para operar a altas frecuencias. Gracias a su estructura de unión metal-semiconductor, el 1N5819 presenta una caída de voltaje en directa mucho más baja en comparación con los diodos rectificadores tradicionales, lo que lo hace perfecto para su uso en circuitos de rectificación de corriente continua y en aplicaciones de fuentes de alimentación conmutadas. Su velocidad de conmutación rápida también lo convierte en una excelente opción para proteger circuitos sensibles contra picos de voltaje.
Este diodo es especialmente adecuado para dispositivos que requieren un funcionamiento eficiente y fiable en un amplio rango de temperaturas y condiciones de operación. Es una opción popular en fuentes de alimentación, sistemas de protección y circuitos de señal de alta frecuencia.
Descripción técnica
- Tipo de diodo: Schottky
- Máxima Tensión máversa: 40 V
- Corriente máxima directa: 1 A
- Caída de voltaje en directa: 0.2 V a 0.45 V
- Tiempo de recuperación inversa: Muy rápido (nanosegundos)
- Capacitancia de unión: 100 pF
- Rango de temperatura de operación: -65°C a +125°C
- Encapsulado: DO-41
- Aplicaciones:
-
- Rectificación en fuentes de alimentación conmutadas.
- Circuitos de protección contra sobretensiones.
- Uso en sistemas de energía eficiente.
- Rectificación de señales de alta frecuencia.
Este diodo es muy apreciado en dispositivos electrónicos que requieren una alta eficiencia, baja disipación de calor y tiempos de respuesta rápidos.
Preguntas Frecuentes
¿Cuál es la diferencia técnica fundamental entre este diodo Schottky y un diodo rectificador estándar como el 1N4007?
La diferencia clave radica en su construcción y, como resultado, en su rendimiento.
- Caída de Voltaje (Vf): El 1N5819 (Schottky) tiene una caída de voltaje directo muy baja, típicamente 0.2V – 0.45V. Un diodo de silicio estándar como el 1N4007 tiene una caída mucho mayor, de 0.7V a 1.1V. Esta diferencia es crucial para la eficiencia.
- Velocidad de Conmutación: El 1N5819 es extremadamente rápido (tiempo de recuperación de nanosegundos), mientras que un diodo estándar es mucho más lento.
- Voltaje Inverso (VRRM): Aquí es donde el diodo estándar gana. El 1N5819 solo soporta 40V en inverso, mientras que un 1N4007 soporta 1000V.
En resumen, el Schottky es para aplicaciones de alta eficiencia y alta frecuencia a voltajes más bajos.
¿En qué proyecto práctico se traduce el beneficio de una «baja caída de voltaje»?
Una baja caída de voltaje (Vf) se traduce directamente en mayor eficiencia y menor generación de calor. Por ejemplo:
- En un regulador de voltaje: Si lo usas como protección contra polaridad inversa, un diodo estándar «desperdicia» 0.7V. A 1A de corriente, esto son 0.7W de calor. El 1N5819 solo desperdiciaría ~0.3W, disipando menos de la mitad del calor y entregando más voltaje útil a tu circuito.
- En sistemas a batería: Cada milivoltio cuenta. Usar un diodo Schottky en lugar de uno estándar puede extender significativamente la vida de la batería de tu proyecto.
¿Por qué es tan importante su «rápida conmutación» y cuándo la necesito?
La velocidad de conmutación es crítica en circuitos de alta frecuencia, especialmente en fuentes de poder conmutadas (SMPS) o convertidores buck/boost. En estos circuitos, el diodo se enciende y apaga miles de veces por segundo. Un diodo lento no puede seguir el ritmo, y durante el tiempo que tarda en apagarse (su «tiempo de recuperación inversa»), conduce corriente en la dirección incorrecta, generando una enorme cantidad de calor y una gran ineficiencia. El 1N5819, al ser casi instantáneo, es la elección ideal para estas aplicaciones, garantizando un funcionamiento frío y eficiente.
¿Cuál es la principal limitación del 1N5819? ¿En qué aplicaciones NO debo usarlo?
Su principal limitación es su bajo voltaje inverso máximo (VRRM) de 40V. Esto significa que es perfecto para circuitos de bajo voltaje (5V, 12V, 24V), pero NUNCA debes usarlo en circuitos que se conecten directamente a la corriente alterna de la red (220V AC), ya que el voltaje de la red excede con creces los 40V y el diodo se destruiría instantáneamente. Tampoco es la mejor opción como diodo «flyback» en circuitos con motores de 24V que puedan generar picos de voltaje muy altos. En esos casos, un diodo rectificador estándar con mayor VRRM (como el 1N5399) es una opción más segura.
¿Es una buena opción para usarlo como diodo de bloqueo en un pequeño panel solar?
Sí, es una excelente opción para esa aplicación, especialmente en paneles de 12V o menos. Un diodo de bloqueo evita que la batería se descargue a través del panel solar por la noche. Gracias a su bajísima caída de voltaje, el 1N5819 «robará» muy poca energía del panel durante el día, maximizando la eficiencia de carga de tu batería en comparación con un diodo rectificador estándar.
¿Cómo identifico el cátodo y el ánodo en este diodo?

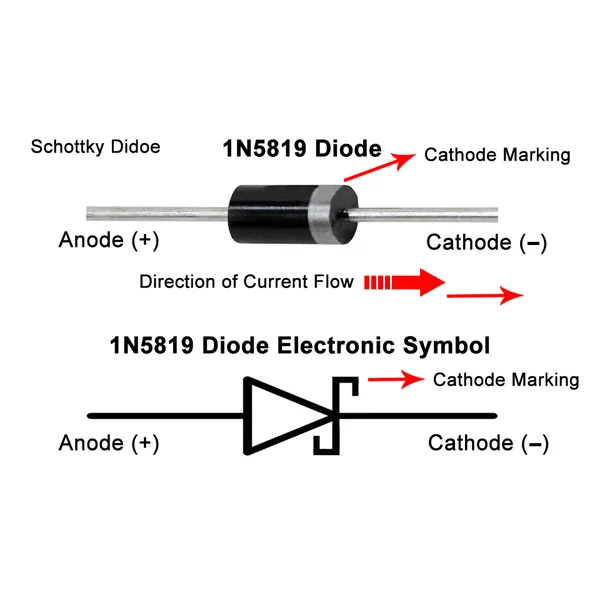

Al igual que en los diodos rectificadores estándar, la polaridad se indica con una franja en el cuerpo del componente:
- Cátodo (-): Es el terminal indicado por la banda o franja de color plateado. La corriente «sale» por aquí.
- Ánodo (+): Es el otro terminal, el que no tiene la banda. La corriente «entra» por aquí.
La corriente siempre fluye desde el Ánodo (+) hacia el Cátodo (-).
