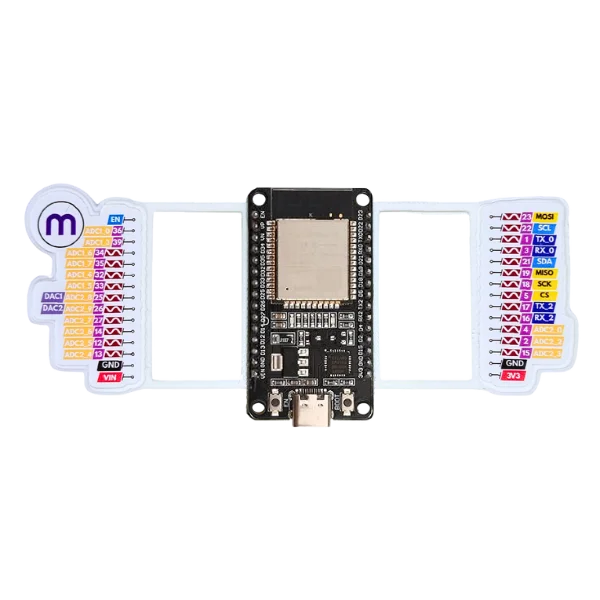

ESP32 con Wifi y Bluetooth ESP 32 ESP-WROOM-32 ESP32S

La arquitectura dual-core del ESP32 es una de sus características más potentes. Puedes aprovecharla de varias maneras, principalmente utilizando el sistema operativo en tiempo real (RTOS) FreeRTOS, que es la base del framework ESP-IDF y también es accesible desde el entorno Arduino para ESP32:

• Tareas Dedicadas por Núcleo: Puedes asignar tareas específicas a cada núcleo. Por ejemplo:
  • Núcleo 0 (PRO_CPU): Manejar tareas de protocolo de red (WiFi, Bluetooth) y otras tareas de sistema. Esto es a menudo manejado automáticamente por el framework.
  • Núcleo 1 (APP_CPU): Dedicarlo completamente a la lógica de tu aplicación principal (leer sensores, controlar actuadores, ejecutar algoritmos).
• Paralelismo Real: A diferencia de un single-core que simula multitarea cambiando rápidamente entre tareas, un dual-core puede ejecutar dos tareas verdaderamente en paralelo. Esto es beneficioso para:
  • Aplicaciones con Alta Carga de Red: Mantener una conexión WiFi o Bluetooth estable y responsiva mientras se realizan otras tareas intensivas.
  • Procesamiento de Señales o Datos en Tiempo Real: Un núcleo puede dedicarse a la adquisición y procesamiento de datos de sensores rápidos mientras el otro maneja la comunicación o la interfaz de usuario.
  • Mejorar la Responsividad: Tareas críticas en tiempo pueden ejecutarse en un núcleo sin ser interrumpidas por tareas menos prioritarias en el otro.
• Uso con FreeRTOS: En el entorno Arduino para ESP32, puedes crear «tareas» (tasks) de FreeRTOS y especific_AR_ en qué núcleo quieres que se ejecuten (xTaskCreatePinnedToCore). Esto te da un control granular sobre la asignación de recursos.

La ventaja principal sobre un single-core es la capacidad de manejar tareas complejas y concurrentes (especialmente aquellas que involucran red) de manera más eficiente y con mejor rendimiento en tiempo real.

El ESP32 soporta ambos estándares Bluetooth, y cada uno tiene sus fortalezas:

• Bluetooth Clásico (BR – Basic Rate / EDR – Enhanced Data Rate):
  • Características: Diseñado para un flujo de datos continuo y de mayor ancho de banda. Consume más energía que BLE.
  • Perfiles Comunes: A2DP (Advanced Audio Distribution Profile) para streaming de audio estéreo, SPP (Serial Port Profile) para emular una conexión serie inalámbrica, HFP (Hands-Free Profile) para comunicación de voz.
  • Aplicaciones Adecuadas:
    • Streaming de música a altavoces o auriculares Bluetooth.
    • Transferencia de archivos o datos a una velocidad moderada.
    • Conexión a dispositivos que solo soportan Bluetooth Clásico (ej. algunos módulos GPS antiguos, impresoras serie Bluetooth).
• Bluetooth Low Energy (BLE / Bluetooth 4.x y 5.x):
  • Características: Optimizado para un consumo de energía muy bajo y conexiones intermitentes de pequeñas cantidades de datos. Ideal para dispositivos alimentados por batería. Menor ancho de banda que el Clásico.
  • Conceptos Clave: Periféricos (slaves) que anuncian datos y Centrales (masters) que se conectan para leer/escribir características (datos). Perfiles GATT (Generic Attribute Profile).
  • Aplicaciones Adecuadas:
    • Dispositivos Wearables (pulseras de fitness, smartwatches).
    • Sensores IoT que envían datos periódicamente (temperatura, humedad, movimiento).
    • Beacons para proximidad y localización en interiores.
    • Controles remotos de bajo consumo.
    • Dispositivos médicos portátiles.

El ESP32 te da la flexibilidad de elegir el tipo de Bluetooth que mejor se adapte a las necesidades de tu proyecto en términos de rendimiento de datos y consumo de energía.

Una resolución de 12 bits para los Convertidores Analógico-Digitales (ADC) del ESP32 significa:

• Niveles de Cuantificación: El ADC puede dividir el rango de voltaje de entrada (generalmente 0V a 3.3V, o un rango configurable con atenuación interna) en 2¹² = 4096 niveles discretos. Esto es una mejora significativa sobre los ADC de 10 bits (1024 niveles) de Arduino UNO.
• Mayor Precisión en la Medición: Con más niveles, el ADC puede representar el voltaje analógico de entrada con mayor fidelidad. El «escalón» de voltaje más pequeño que puede detectar es (Rango de Voltaje de Entrada) / 4096. Por ejemplo, para un rango de 0-3.3V, la resolución es 3.3V / 4096 ≈ 0.8mV.

Precauciones al Leer Señales Analógicas con ESP32:

• Voltaje de Entrada Máximo: Los pines ADC del ESP32 son sensibles. NUNCA apliques un voltaje superior a 3.3V (o el VDD_SAR_ADC si es diferente) a un pin ADC, a menos que estés utilizando la atenuación interna y conozcas sus límites. Exceder este voltaje puede dañar el pin o el chip.
• Linealidad del ADC: Los ADCs del ESP32 son conocidos por tener algunas no linealidades en los extremos de su rango de medición (cerca de 0V y cerca del voltaje de referencia máximo). Para mediciones muy precisas, puede ser necesario calibrar el ADC o trabajar dentro de un rango más lineal (ej. 0.1V a 3.1V).
• Ruido: Los ADCs pueden ser susceptibles al ruido, especialmente el proveniente de la actividad WiFi. Es recomendable:
  • Usar un buen filtrado en la alimentación del ESP32.
  • Añadir un pequeño condensador (ej. 0.1µF) en el pin ADC cerca del ESP32 para filtrar ruido de alta frecuencia.
  • Realizar múltiples lecturas y promediarlas para reducir el impacto del ruido.
• Impedancia de Fuente: La impedancia de la fuente de la señal analógica que estás midiendo debe ser relativamente baja (idealmente <10kΩ) para una conversión precisa y rápida.
• Atenuación: El ESP32 permite configurar diferentes niveles de atenuación para sus entradas ADC, lo que expande el rango de voltaje de entrada medible (ej. hasta ~1.1V, ~1.5V, ~2.0V, ~3.1V sin atenuación externa, dependiendo de la configuración). Asegúrate de seleccionar la atenuación correcta para tu señal.
• ADC2 y WiFi: Algunos pines ADC pertenecen al ADC2. Cuando el WiFi está activo, el ADC2 puede no estar disponible o sus lecturas pueden ser inestables. Para lecturas analógicas fiables mientras el WiFi está activo, es preferible usar los pines del ADC1.

El ESP32 incluye estos sensores integrados que pueden ser muy útiles:

• Sensores Táctiles Capacitivos (TouchPads):
  • Funcionamiento: Varios pines GPIO del ESP32 pueden configurarse como entradas táctiles capacitivas. Detectan cambios en la capacitancia cuando un objeto conductor (como un dedo) se acerca o toca el pad (que puede ser un simple trozo de metal o una traza en una PCB conectada al pin).
  • Uso con ESP32: Puedes leer el valor del sensor táctil (que es inversamente proporcional a la capacitancia). Estableciendo un umbral, puedes detectar un «toque».
  • Aplicaciones:
    • Crear botones o interfaces de usuario táctiles sin necesidad de pulsadores mecánicos.
    • Detección de proximidad simple.
    • Activación de dispositivos al tocar una superficie.
• Sensor de Efecto Hall Integrado:
  • Funcionamiento: Un sensor de efecto Hall detecta la presencia y la magnitud (y a veces la polaridad) de un campo magnético. Cuando un campo magnético perpendicular atraviesa el sensor, genera una diferencia de voltaje.
  • Uso con ESP32: El ESP32 tiene un sensor Hall interno. Puedes leer su salida analógica para medir la intensidad del campo magnético cercano.
  • Aplicaciones:
    • Detección de la posición de un imán (ej. para un interruptor de lengüeta (reed switch) sin contacto, o para detectar la apertura/cierre de una puerta con un imán).
    • Medición de velocidad de rotación si se coloca un imán en un eje giratorio.
    • Detección de corriente (si se usa un núcleo magnético alrededor de un conductor).

    El sensor Hall interno del ESP32 es de propósito general; para mediciones de campo magnético muy precisas o específicas, un sensor Hall externo podría ser necesario.

El CP2102 de Silicon Labs es un chip conversor USB a UART (Universal Asynchronous Receiver/Transmitter) muy común en placas de desarrollo:

• Función: Actúa como un puente entre el puerto USB de tu computador y la interfaz UART serie del microcontrolador ESP32. Esto permite:
  • Programación del ESP32: Cargar el firmware (tu sketch de Arduino o programa compilado) desde el PC al ESP32.
  • Comunicación Serie: Establecer una comunicación serie bidireccional entre el ESP32 y el PC (ej. usando el Monitor Serie del Arduino IDE para enviar y recibir datos, depurar, etc.).
• Instalación de Drivers:
  • Sí, generalmente necesitas instalar drivers específicos para el CP2102 en tu sistema operativo (Windows, macOS, Linux) para que reconozca correctamente la placa cuando la conectes por USB y le asigne un puerto COM virtual.
  • Puedes descargar los drivers VCP (Virtual COM Port) más recientes desde el sitio web de Silicon Labs.
  • Algunos sistemas operativos modernos pueden intentar instalar los drivers automáticamente, pero a menudo es más fiable instalar los oficiales del fabricante.
• Identificación del Puerto: Una vez instalados los drivers y conectada la placa, tu sistema operativo le asignará un número de puerto COM (ej. COM3 en Windows, /dev/ttyUSB0 en Linux, /dev/cu.SLAB_USBtoUART en macOS). Deberás seleccionar este puerto en tu entorno de desarrollo (como el Arduino IDE) para poder programar la placa y usar el monitor serie.

El CP2102 es un chip fiable y bien soportado, pero la instalación correcta de los drivers es un primer paso crucial.

Estos dos pines/botones son fundamentales para controlar el modo de operación y el proceso de arranque del ESP32:

• Pin/Botón EN (Enable / Reset):
  • Este pin está conectado al pin CHIP_PU (Chip Power Up) del ESP32. Cuando este pin está en BAJO (LOW), el chip ESP32 está deshabilitado o en estado de reset. Cuando está en ALTO (HIGH), el chip está habilitado y funcionando.
  • El botón «EN» en la placa DevKit generalmente conecta este pin a tierra cuando se presiona. Presionar y soltar el botón EN reinicia el ESP32.
• Pin/Botón BOOT (o IO0 – GPIO0):
  • El estado del pin GPIO0 durante el arranque (justo después de un reset) determina en qué modo arranca el ESP32:
    • GPIO0 en ALTO (HIGH) al arrancar: El ESP32 arranca en modo normal, ejecutando el programa que está cargado en su memoria Flash. Este es el modo de operación habitual.
    • GPIO0 en BAJO (LOW) al arrancar: El ESP32 arranca en modo Bootloader (o modo de descarga/flasheo). En este modo, el ESP32 espera recibir un nuevo firmware a través de su interfaz UART (usualmente UART0, conectada al chip USB-Serial).
  • El botón «BOOT» en la placa DevKit generalmente conecta el GPIO0 a tierra cuando se presiona.
• Proceso de Programación Manual (si la carga automática falla):
  1. Mantén presionado el botón «BOOT».
  2. Presiona y suelta el botón «EN» (reset) mientras sigues manteniendo «BOOT».
  3. Suelta el botón «BOOT».
  4. Ahora el ESP32 debería estar en modo bootloader, listo para recibir el nuevo firmware desde el IDE.

  Muchos entornos de desarrollo y placas modernas intentan manejar esta secuencia automáticamente usando las líneas DTR y RTS del conversor USB-Serial, pero a veces es necesario hacerlo manualmente.

El ESP32 es potente, pero el WiFi y el Bluetooth pueden consumir bastante energía. Para proyectos IoT alimentados por batería, la optimización es clave:

• Consumo en Modo Activo: Con WiFi y/o Bluetooth activos y ambos núcleos funcionando, el ESP32 puede consumir entre 50mA y 250mA o más, dependiendo de la actividad de la radio y la CPU.
• Modos de Bajo Consumo (Deep Sleep): El ESP32 ofrece varios modos de «sueño» para reducir drásticamente el consumo:
  • Modo Modem-Sleep: La CPU está operativa, pero las radios WiFi/Bluetooth se apagan o entran en un estado de bajo consumo cuando no están transmitiendo. Reduce el consumo pero mantiene la CPU activa.
  • Modo Light-Sleep: La CPU principal se detiene, pero la memoria RTC y los periféricos RTC permanecen activos. La radio puede despertarse periódicamente. El consumo es significativamente menor.
  • Modo Deep-Sleep: Es el modo de más bajo consumo (puede llegar a unos pocos microamperios, µA). La CPU principal, la mayoría de la RAM y los periféricos digitales se apagan. Solo el controlador RTC y la memoria ULP (Ultra Low Power co-processor) permanecen alimentados. El ESP32 puede despertarse de Deep-Sleep por:
    • Un temporizador RTC.
    • Una interrupción externa en un pin RTC GPIO.
    • El co-procesador ULP.
    • Sensores táctiles.
• Estrategias de Optimización:
  • Usar Deep-Sleep Extensivamente: Para sensores que solo necesitan enviar datos periódicamente, pon el ESP32 en Deep-Sleep la mayor parte del tiempo. Despiértalo, toma la lectura, transmite los datos y vuelve a dormir.
  • Minimizar el Tiempo de Actividad de WiFi/Bluetooth: Conéctate a la red solo cuando sea necesario, transmite los datos rápidamente y desconéctate.
  • Apagar Periféricos No Usados: Deshabilita los periféricos que no estés utilizando.
  • Optimizar el Código: Escribe código eficiente que complete sus tareas rápidamente.
  • Seleccionar Componentes de Bajo Consumo: Elige sensores y otros componentes que también tengan modos de bajo consumo.
  • Gestión de la CPU: Ajustar la frecuencia de la CPU (más baja cuando no se necesita máximo rendimiento) puede ayudar.

Dominar los modos de bajo consumo es esencial para lograr una larga duración de batería en proyectos IoT con ESP32.

El módulo ESP-WROOM-32, que es el corazón de esta placa DevKit, viene con una antena integrada en la propia PCB del módulo (antena tipo «meandro» o «inverted-F»).

• Suficiencia para la Mayoría de Aplicaciones: Para la mayoría de las aplicaciones domésticas, de hobby, o prototipado en entornos con buena cobertura WiFi/Bluetooth (ej. dentro de una casa u oficina, con el router o dispositivo BLE a una distancia razonable de unos pocos metros a unas pocas decenas de metros en línea de vista), la antena en PCB es generalmente suficiente y ofrece un buen rendimiento. Es compacta y no requiere componentes externos.
• Cuándo Considerar una Antena Externa: Podrías necesitar o beneficiarte de una antena externa (para lo cual necesitarías un módulo ESP32 que tenga un conector U.FL/IPEX para antena externa, que no todos los ESP-WROOM-32 estándar lo traen, aunque algunas variantes sí) en las siguientes situaciones:
  • Mayor Alcance Requerido: Si necesitas comunicación WiFi/Bluetooth a distancias mayores o en entornos con muchas obstrucciones (paredes gruesas, interferencia metálica).
  • Carcasas Metálicas: Si el ESP32 va a estar dentro de una carcasa metálica, la antena en PCB se verá fuertemente atenuada. Una antena externa montada fuera de la carcasa es esencial en este caso.
  • Optimización de la Radiación: Si necesitas dirigir la señal de radio en una dirección particular o si la orientación de la placa ESP32 con su antena PCB no es óptima para la comunicación.
  • Entornos con Alta Interferencia RF: Una antena externa bien elegida y posicionada podría ofrecer mejor inmunidad al ruido o un patrón de radiación más favorable.

Para este DevKit V1 con ESP-WROOM-32 estándar, la antena en PCB está diseñada para un buen rendimiento general. Si necesitas un alcance extremo o tienes condiciones de RF muy desafiantes, investiga módulos ESP32 que soporten explícitamente antenas externas.
