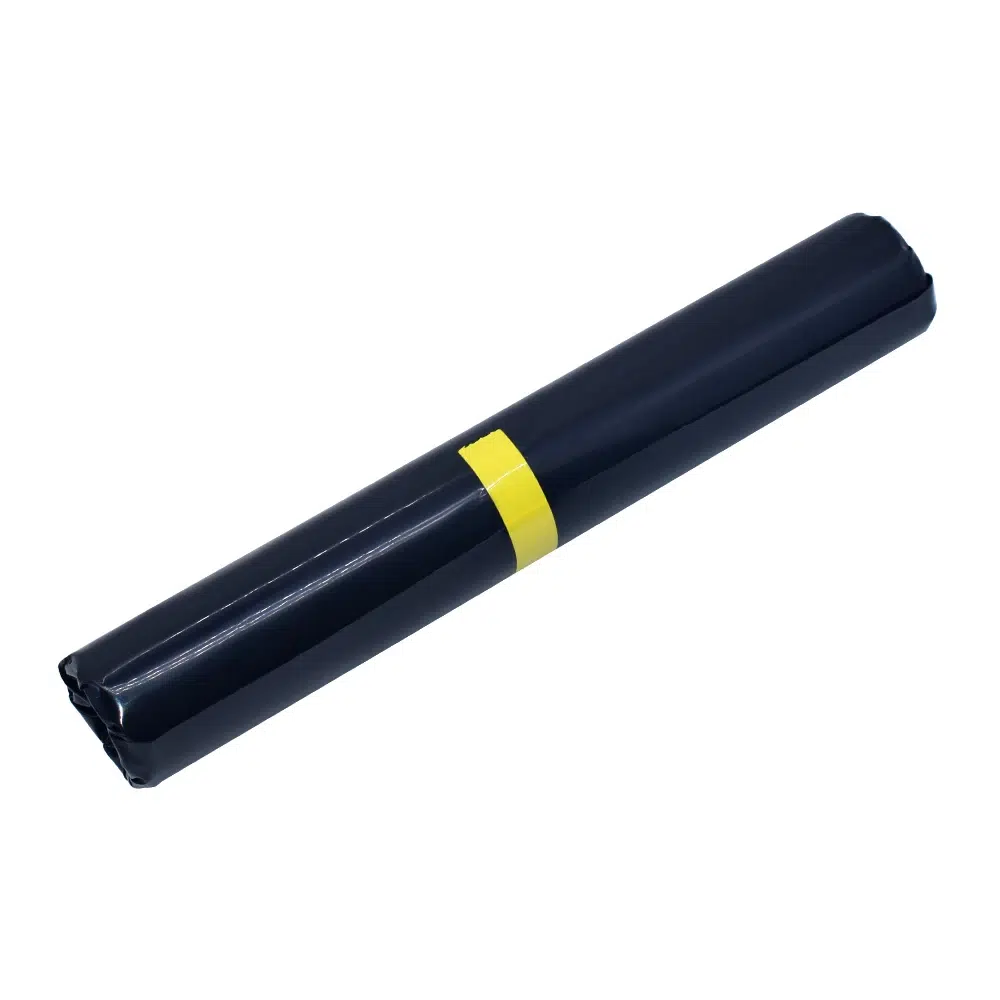

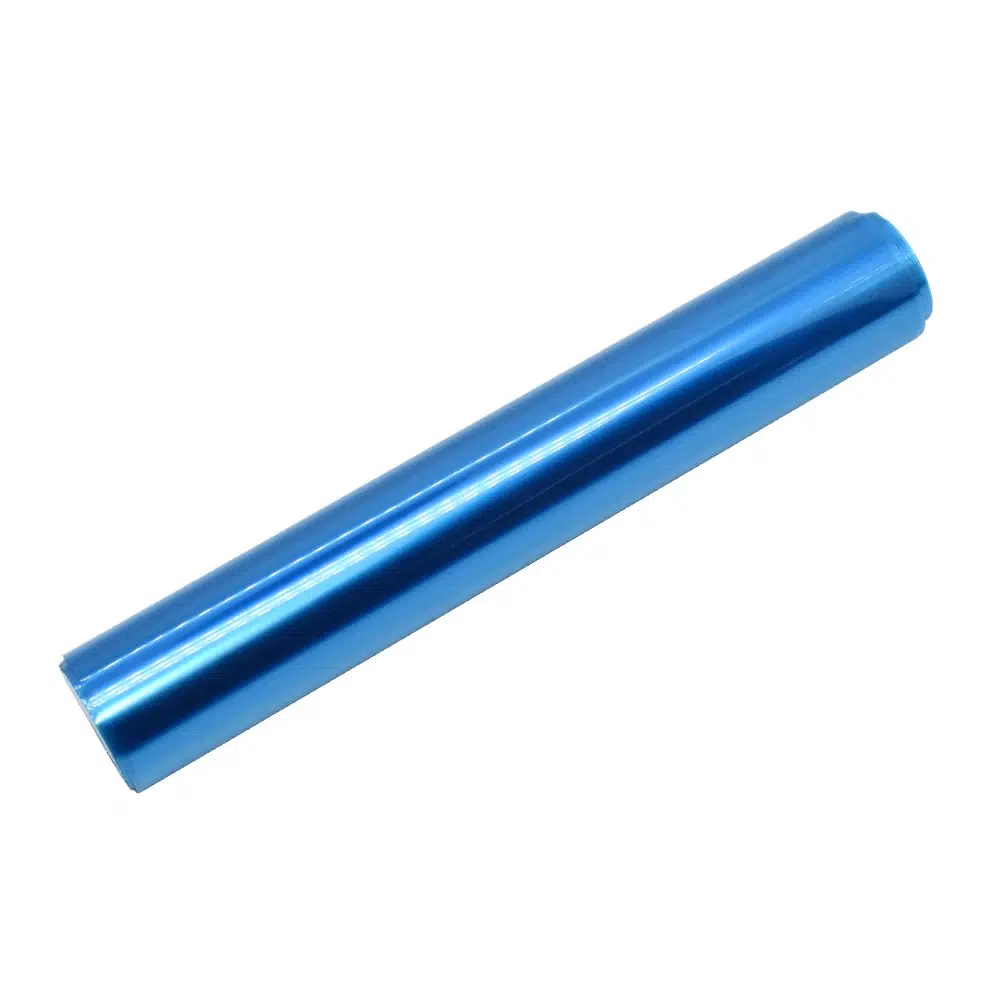

Film Fotosensible 15x200xm para Creación de Placas PCB

Instrucciones de uso

1. Cortar, del mismo tamaño que nuestra placa fenólica, un trozo de película fotosensible.
2. Con cinta transparente retirar un lado de la película.
3. Adherir el lado más pegajoso a la cara del cobre de la placa.
4. Aplicar calor a la placa con la película fotosensible.
5. Colocamos encima de un vidrio la placa con la película fotosensible.
6. Colocar el negativo de impresión en la parte superior de la placa.
7. Colocar el otro vidrio evitando que se muevan las placas, si es así, poner un poco de cinta y además le añadimos un peso en la parte de la impresión.
8. Colocamos la luz ultravioleta encima del vidrio dejándolo así entre 5 a 10 minutos.
9. Retiramos el fotolito de impresión de la placa.
10. En un recipiente vaciamos un poco de revelador y colocamos, no sin antes retirar el plástico que queda, la placa en un lugar oscuro.
11. Pasado 10 minutos retiramos la placa del revelador.
12. Lavar con agua y secar con servilletas la placa.
13. Con cloruro ferrico se elimina el cobre restante.

Para más claridad, puedes ver el siguiente tutorial:

Tutorial uso
