Fuente Alimentación Doble Canal Profesional 60v o 20a Volture

Información



Fuente Alimentación Doble Canal Profesional 30v 10a Volture

¿Qué es?

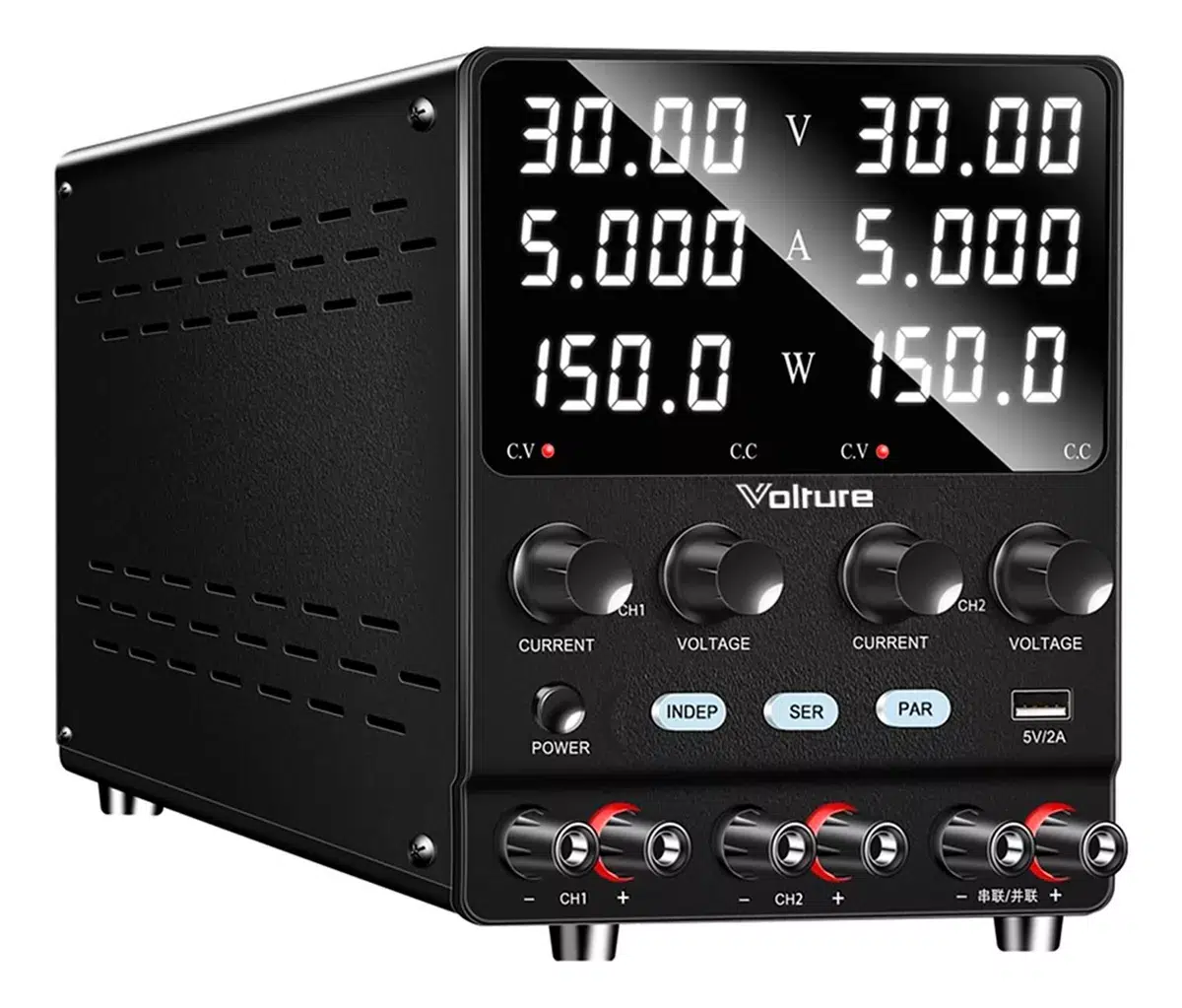

La fuente de alimentación de CC regulada y ajustable está diseñada para su uso en laboratorios, escuelas y líneas de producción. Ofrece un control preciso de voltaje y corriente, con un sistema de protección integrado. Es ideal para aplicaciones que requieren fuentes de energía estables y de alta precisión.

La fuente de alimentación puede operar en condiciones de carga variada y ofrecer voltaje y corriente constantes. Tiene un excelente rendimiento en términos de estabilidad y ondulación, lo que permite una mayor durabilidad y confiabilidad durante su uso prolongado.

Características

Accesorios

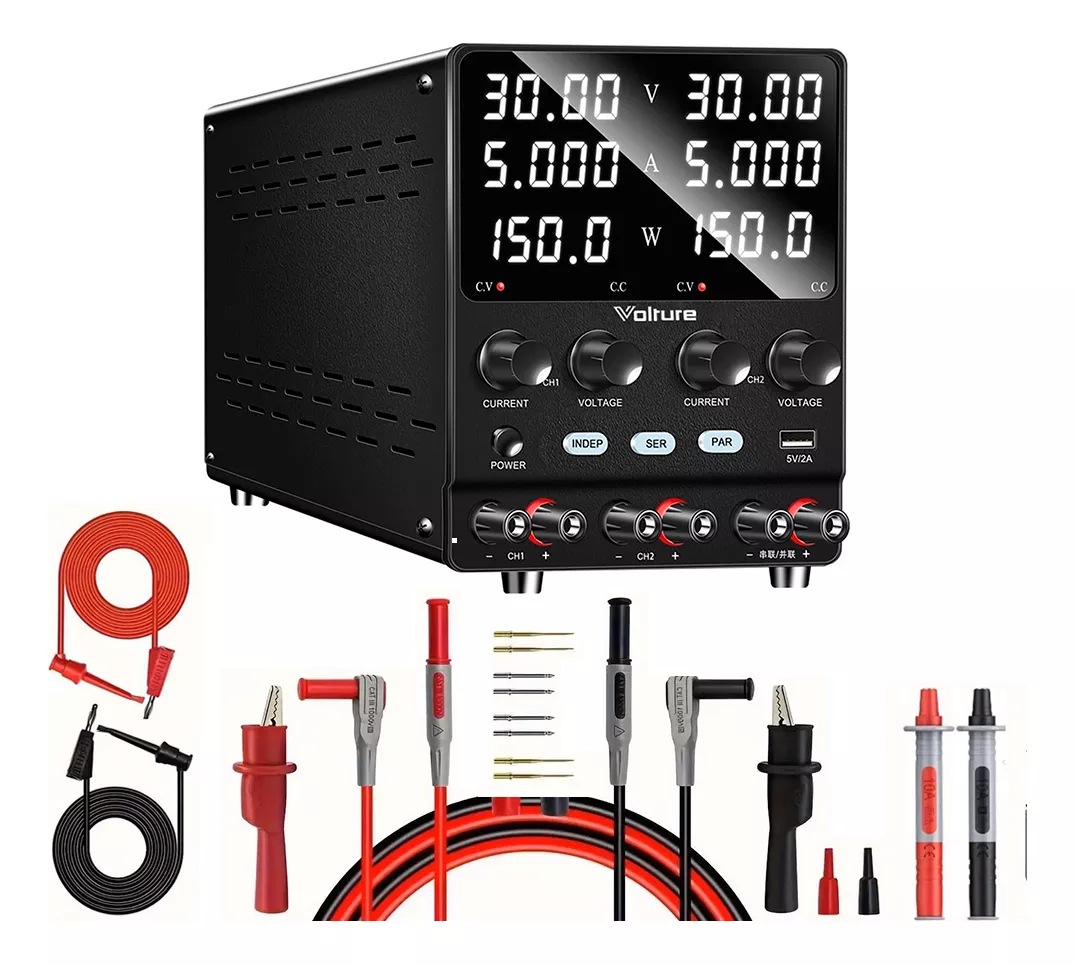

Incluye un set de puntas de precisión mas caimanes.

Este producto tiene las siguientes características:

1. Voltaje de salida ajustable entre 0 A 30V /0 A 60V(En serie)
2. limite de corriente ajustable entre 0 a 10 A/ 0 a 20A(en paralelo
3. Estabilidad de voltaje y corriente excelentes.
4. pulsadores para elegir
5. Circuito de protección integrado que asegura el funcionamiento seguro del dispositivo.
6. Pantalla LCD que muestra el voltaje y la corriente y potencia de salida en tiempo real.
7. Modos de salida en voltaje constante (CV) y corriente constante (CC) que se ajustan automáticamente según la carga conectada.
8. Soporta trabajo continuo a plena carga sin sobrecalentarse gracias a su eficiente sistema de ventilación.

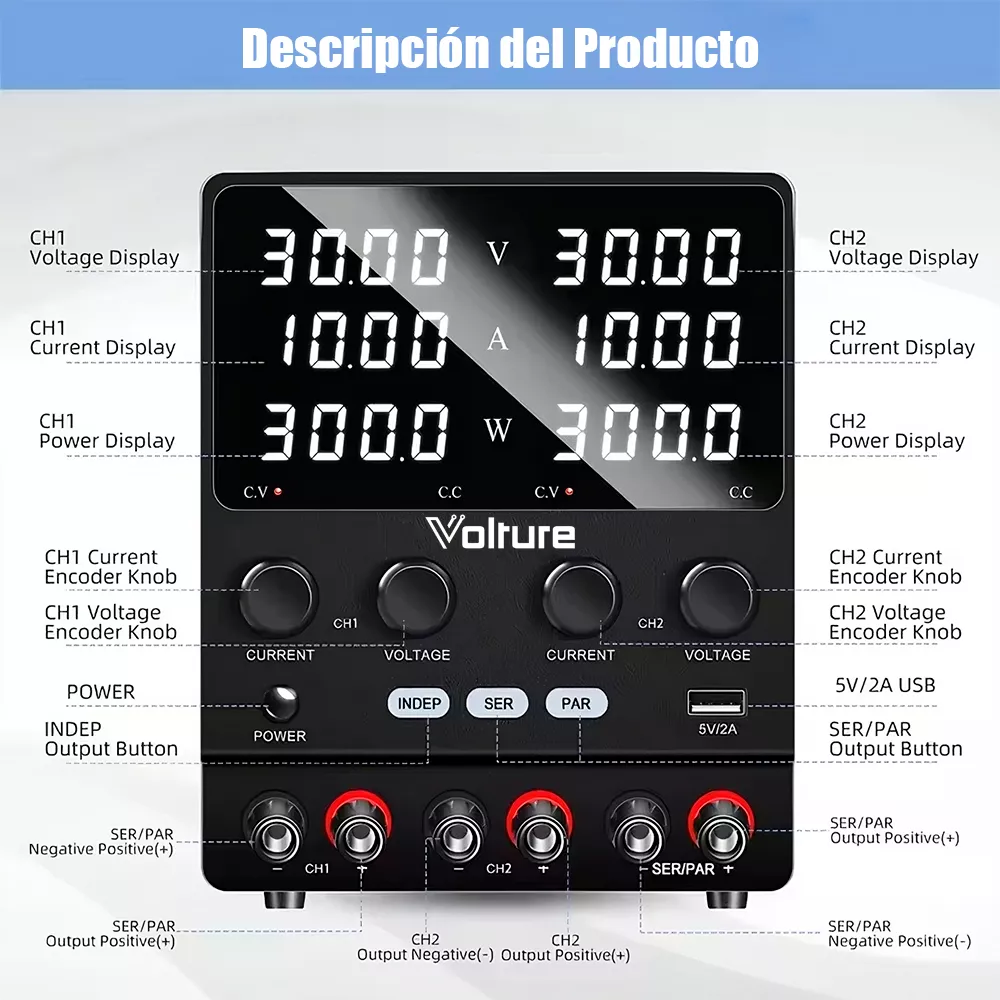

9. Cuenta con tres botones para elegir entre las salidas independientes, en serie o en paralelo.
10. Salida para cada canal y una salida adicional en caso de configurar el dispositivo en paralelo.
11. Salida USB de 5V a 3A, ideal para alimentar dispositivos móviles o pequeños dispositivos electrónicos.
12. La precisión del voltaje se ajusta con un encoder y botones, permitiendo un control fino y preciso sobre el valor de salida.

Especificaciones

Especificación	Detalles
Temperatura de trabajo	0 °C ~ 40 °C
Humedad relativa de trabajo	<80 % HR
Temperatura de almacenamiento	-10 °C ~ 70 °C
Ruido de ondulación (voltaje)	≤ 50 mVrms
Ruido de ondulación (corriente)	≤ 50 mArms
Precisión de pantalla	±1 % + 5 dígitos
Resolución de pantalla (Voltaje)	0.01 V
Resolución de pantalla (Corriente)	0.001 A
Entrada de CA	230 V ± 10 %, 50 Hz / 115 V ± 10 %, 60 Hz
Salida de voltaje	0 A 30V /0 A 60V
Salida de corriente	0 – Valor nominal ajustable

Documentación

Dimensiones

PinOut

DataSheet

Información Adicional

Este producto está diseñado para ofrecer un funcionamiento seguro y confiable. Antes de usarlo, asegúrese de verificar el voltaje y la corriente de salida, así como los accesorios incluidos.

Mantenimiento del Producto

Para asegurar el funcionamiento adecuado y prolongado de este producto, siga las recomendaciones de mantenimiento:

• Desconecte la alimentación cuando el producto no esté en uso.
• Desenchufe la fuente de alimentación antes de limpiar.
• No utilice hidrocarburos, cloruros o disolventes similares, ni limpiadores abrasivos.
• Realice una revisión periódica de los cables y conexiones para evitar posibles daños.
• Asegúrese de que los ventiladores estén funcionando correctamente para evitar el sobrecalentamiento.

Enlaces Externos

Consulte más detalles sobre este producto a través de los siguientes enlaces:

• Manual de Usuario
• Soporte Técnico
• Garantía del Producto

Preguntas Frecuentes

¿Cómo funciona el modo dual canal? ¿Realmente entrega 60V o 20A?

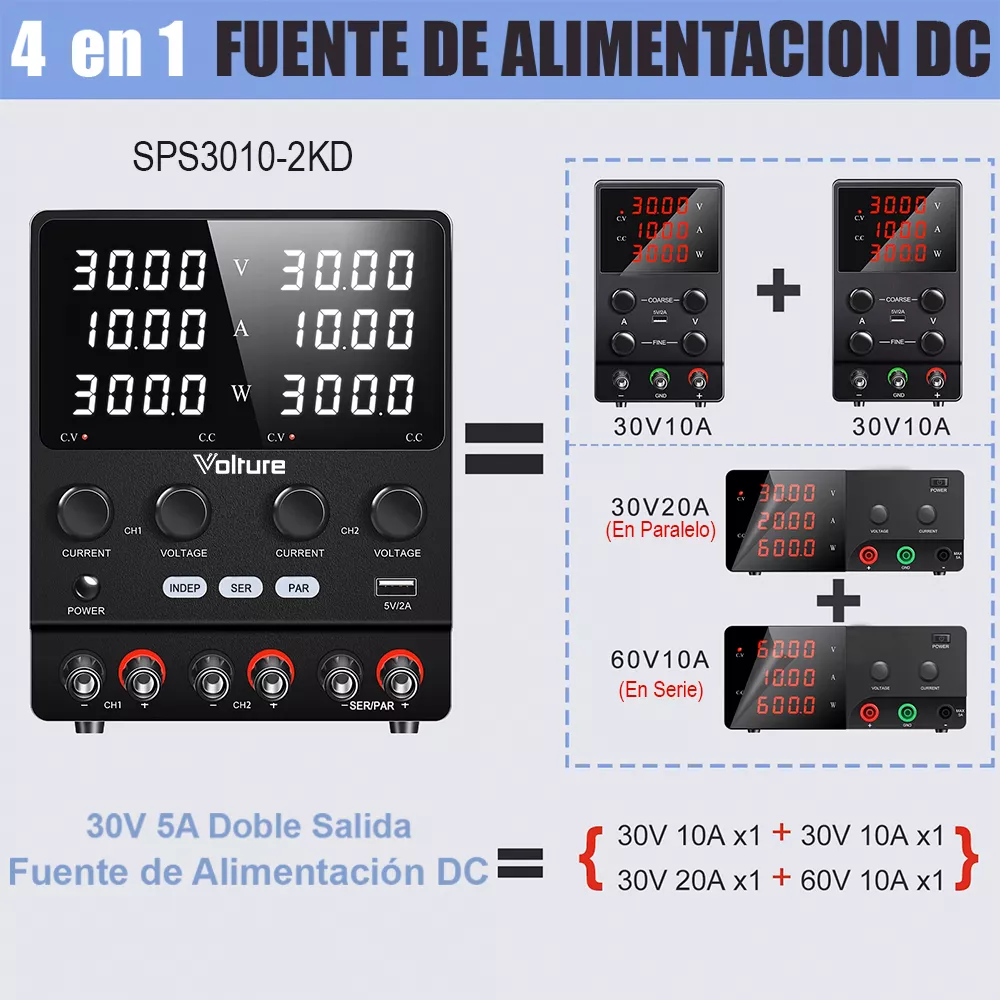

Esta fuente de alimentación profesional ofrece tres modos de operación seleccionables desde el panel frontal para máxima versatilidad. En modo Independiente, tienes dos salidas completamente separadas, cada una capaz de entregar de 0 a 30V y de 0 a 10A. En modo Serie, las salidas se conectan internamente para sumar sus voltajes, permitiéndote alcanzar hasta 60V con un límite de corriente de 10A, ideal para aplicaciones que requieren un voltaje más alto. En modo Paralelo, se suman las corrientes para entregar hasta 20A con un límite de voltaje de 30V, perfecto para proyectos de alto consumo de corriente. Así, el título «60v o 20a» se refiere a las capacidades máximas de la fuente en estos modos específicos.

¿En qué situaciones prácticas debo usar el modo de Voltaje Constante (CV) vs. Corriente Constante (CC)?

El modo de Voltaje Constante (CV) es el que usarás con más frecuencia; es para alimentar un circuito electrónico con un voltaje estable y predefinido (ej. 5V para un microcontrolador o 12V para un motor). La fuente entregará la corriente que el circuito necesite, hasta el límite que hayas configurado. Por otro lado, el modo de Corriente Constante (CC) es una función de protección y prueba crucial. Se usa para limitar la corriente a un valor máximo seguro. Es ideal para probar por primera vez circuitos nuevos (evitando que se quemen por un cortocircuito), para cargar baterías de Litio (donde el control de corriente es vital), para alimentar tiras de LEDs de alta potencia, o para procesos de anodizado.

¿Qué significa que la fuente tenga «bajo ruido de ondulación» (ripple) y por qué es importante?

El «ruido de ondulación» o ripple es una pequeña fluctuación de voltaje AC residual que queda en la salida DC de una fuente de alimentación. Un valor bajo de ripple (en este caso ≤50 mVrms) es un indicador clave de una fuente de alta calidad. Para tus proyectos, esto es fundamental porque un ripple alto puede introducir ruido e inestabilidad en circuitos sensibles, como preamplificadores de audio, circuitos de medición con sensores analógicos de alta precisión o al depurar el comportamiento de microcontroladores. Esta característica asegura una alimentación limpia y estable, indispensable para trabajos de desarrollo y reparación profesional.

¿Cuál es la ventaja del ajuste con encoder digital en lugar de potenciómetros tradicionales?

La principal ventaja del encoder digital es la precisión y repetibilidad. A diferencia de los potenciómetros analógicos (perillas giratorias continuas), que pueden tener falta de linealidad y ser imprecisos, el encoder te permite ajustar el voltaje y la corriente en pasos discretos y exactos. Con una resolución de 0.01V (10mV) y 0.001A (1mA), puedes fijar un valor específico (ej. 3.30V) con total certeza. Este valor no se desplazará y podrás volver a él cuantas veces necesites. Esto es esencial para realizar pruebas comparativas fiables y para trabajar con componentes que tienen tolerancias de voltaje muy estrictas.

¿Qué tipo de proyectos se benefician más de una fuente de alimentación de doble canal como esta?

Una fuente de doble canal es invaluable para proyectos de electrónica medianos a complejos. Algunos ejemplos clave son:

• Circuitos de señal mixta: Puedes alimentar la parte digital de tu proyecto (ej. un Arduino a 5V) con un canal y la parte de potencia (ej. un puente H para motores a 12V o 24V) con el otro, manteniendo las líneas de alimentación aisladas.
• Amplificadores Operacionales (Op-Amps): Muchos diseños con Op-Amps requieren fuentes de alimentación simétricas (ej. +15V y -15V), algo que puedes configurar fácilmente usando los dos canales.
• Pruebas simultáneas: Permite alimentar y probar dos proyectos completamente diferentes al mismo tiempo en tu banco de trabajo, optimizando tu flujo de trabajo.
• Carga y prueba de baterías: Puedes usar un canal para cargar una celda de batería con control de corriente (modo CC) mientras usas el otro para alimentar el resto de tu prototipo.

¿Puedo usar esta fuente para alimentar proyectos basados en Arduino o Raspberry Pi?

Absolutamente. De hecho, es una herramienta ideal para ello. Puedes usar uno de los canales para suministrar un voltaje preciso y estable de 5V para alimentar directamente tu placa Arduino (a través del pin 5V o el puerto USB) o una Raspberry Pi (a través de los pines GPIO o el puerto USB-C, usando un cable adecuado). La gran ventaja es que, al configurar el límite de corriente (modo CC) a un nivel bajo durante las primeras pruebas (ej. 200mA), puedes proteger tu valiosa placa de daños en caso de que haya un error de cableado o un cortocircuito en tu prototipo.
