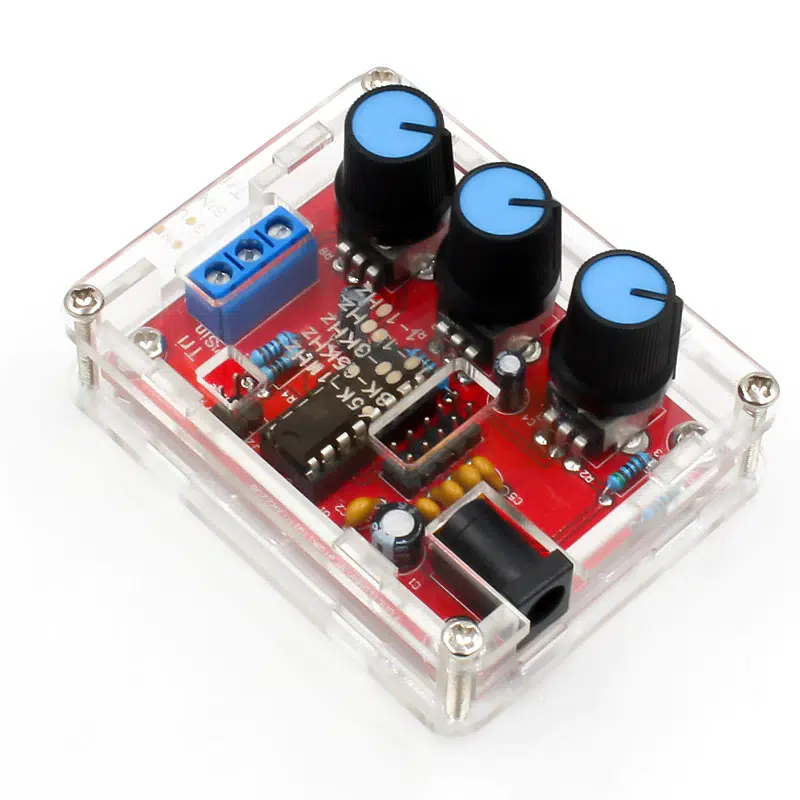

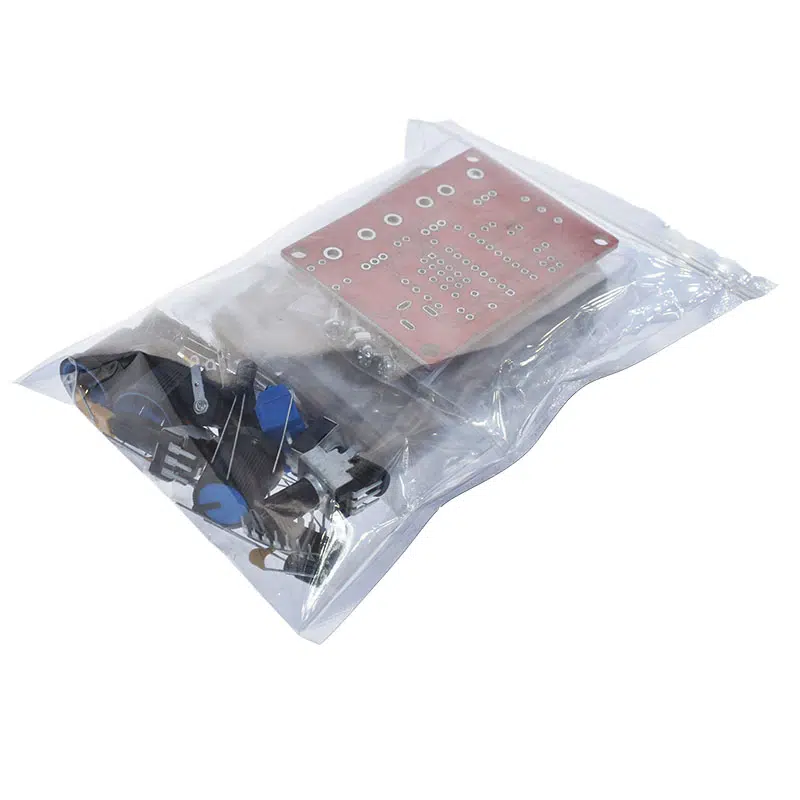

Kit DIY Generador de Funciones XR2206 Ondas 1Hz-1MHz

Especificaciones técnicas

• Fuente de voltaje: entrada de 9-12V CC
• Formas de onda: cuadrado, sinusoidal y triangular
• Impedancia: 600 Ohm + 10%
• Frecuencia: 1Hz – 1MHz

Onda sinusoidal:

• Amplitud: 0 – 3V a entrada de 9V CC
• Distorsión: menos de 1% (a 1kHz)
• Planitud: + 0,05db 1Hz – 100kHz

Onda cuadrada:

• Amplitud: 8V (sin carga) a 9V ENTRADA DE CC.
• Tiempo de subida: menos de 50ns (a 1kHz)
• Tiempo de caída: menos de 30ns (a 1kHz)
• Simetría: menos del 5% (a 1kHz)

Onda triangular:

• Amplitud: 0 – 3V a entrada de 9V CC
• Linealidad: menos de 1% (hasta 100kHz) 10mA

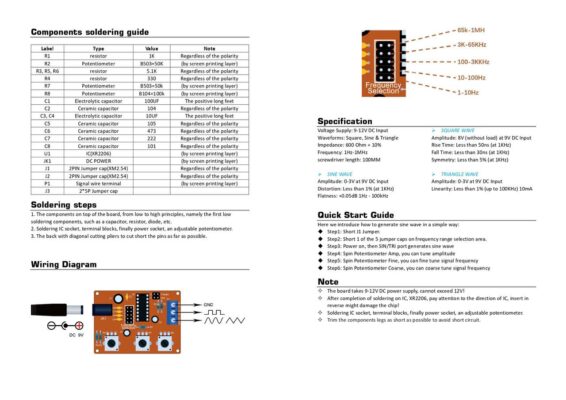

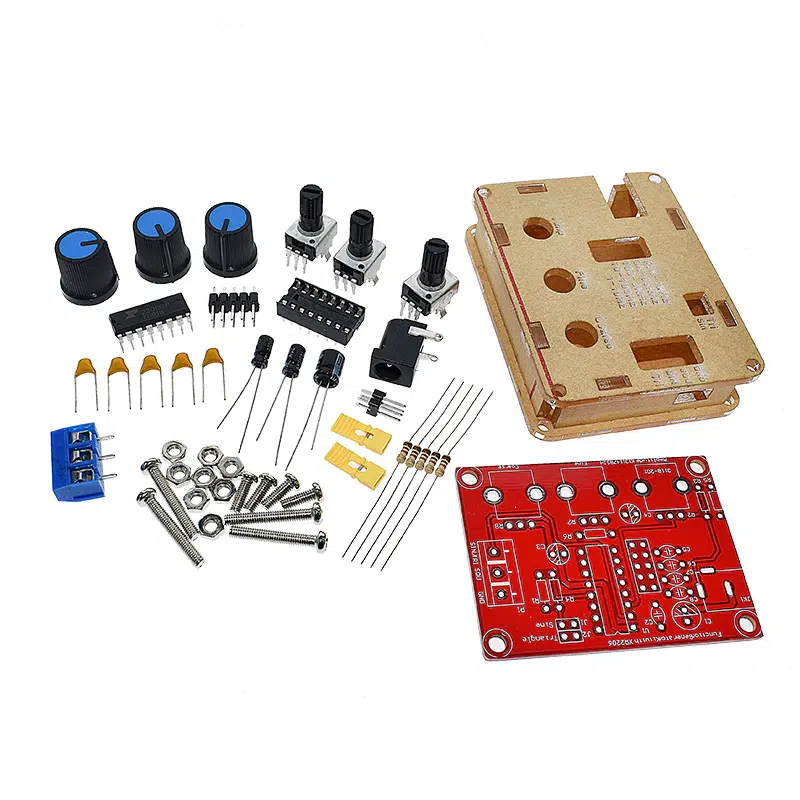

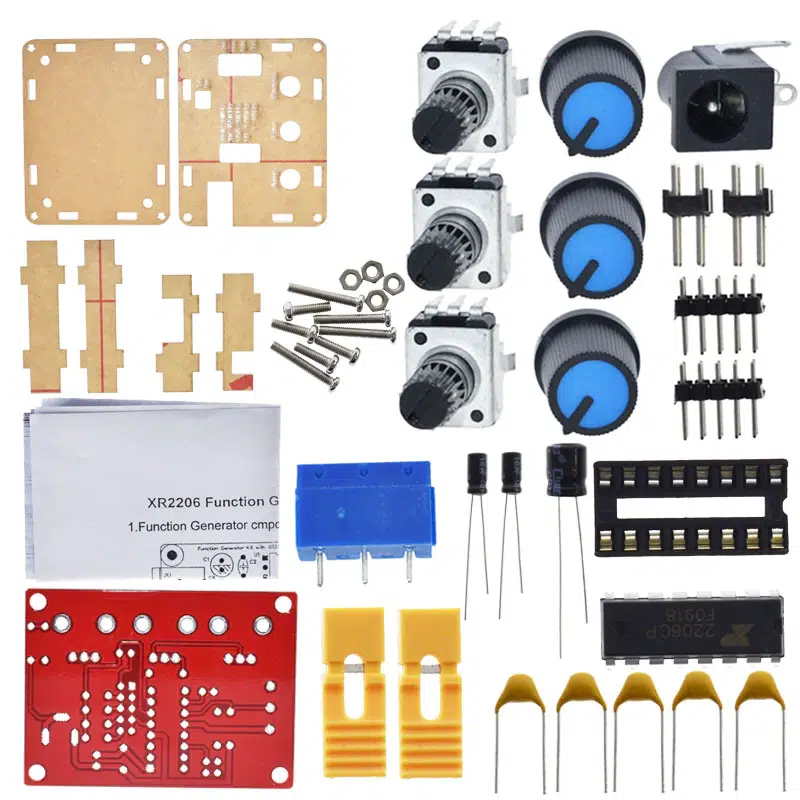

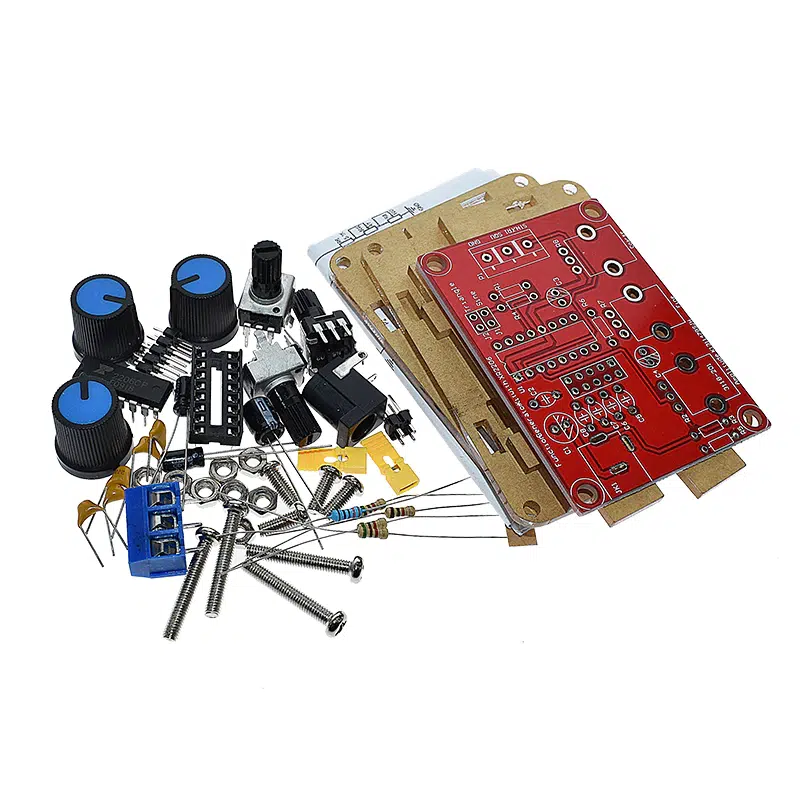

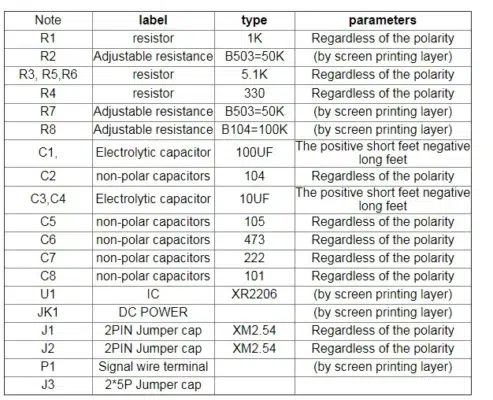

Listado piezas

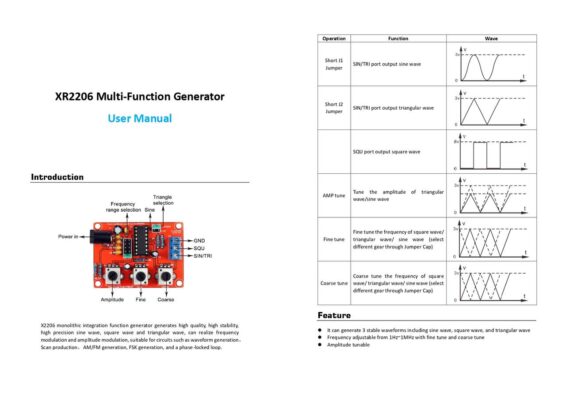

Características

Tutorial y pruebas con osciloscopio
