IC TDA2030A amplificador baja frecuencia Clase AB
El precio original era: $ 2.990.$ 1.390El precio actual es: $ 1.390. IVA incluido
Amplificador de audio clase AB TDA2030A. Entrega hasta 18W de potencia con baja distorsión. Ideal para proyectos de Hi-Fi, amplificadores de instrumentos y sistemas de audio. Requiere pocos componentes externos e incluye protección térmica y de cortocircuito. Encapsulado Pentawatt.
✅ Boleta y factura
- 🚚 Ver política de despachos debajo de la descripción
Hay existencias
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción

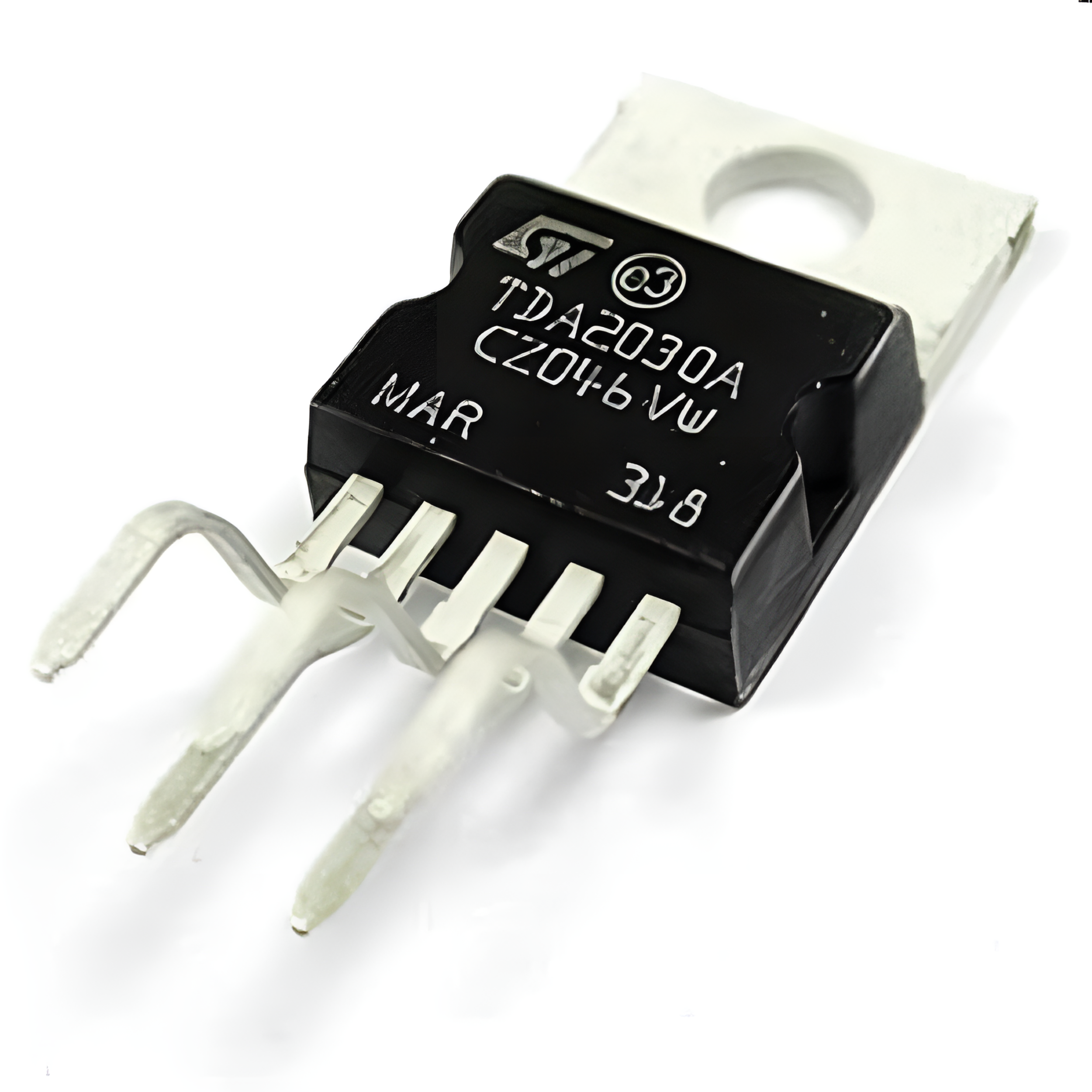

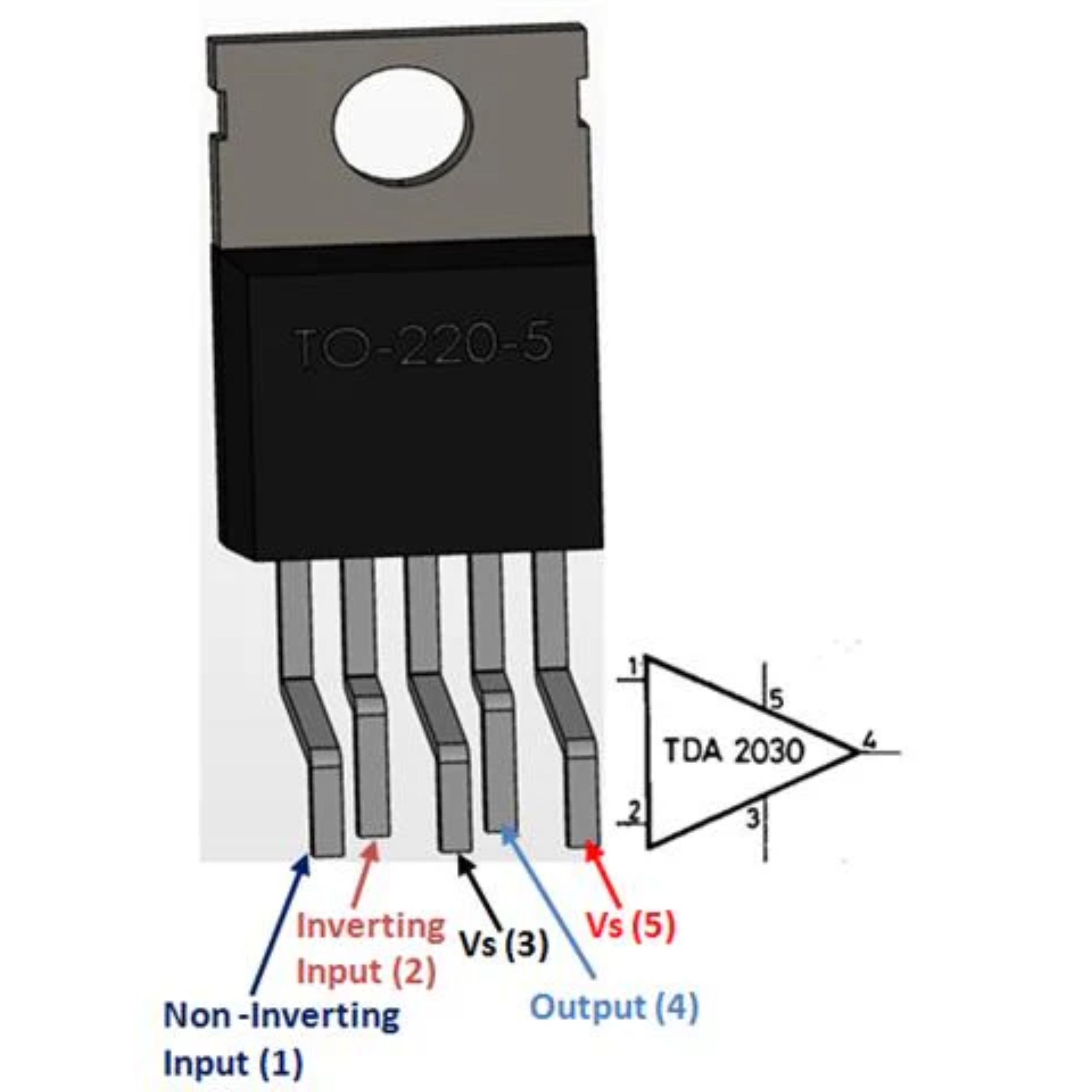

El TDA2030A es un circuito integrado monolítico en encapsulado Pentawatt de 5 pines, diseñado para ser utilizado como un amplificador de audio de baja frecuencia en clase AB. Es reconocido por su excelente rendimiento, bajo costo y la simplicidad de los circuitos en los que se implementa, requiriendo muy pocos componentes externos.
Capaz de entregar hasta 18 W de potencia de salida sobre una carga de 4 Ω, es una opción ideal para una gran variedad de aplicaciones, como amplificadores Hi-Fi para el hogar, sistemas de audio para automóviles, amplificadores para instrumentos musicales y televisores. Incorpora protección interna contra cortocircuitos y sobrecarga térmica, lo que lo hace muy robusto y fiable en operación.
Especificaciones Máximas Absolutas
| Parámetro | Valor |
|---|---|
| Voltaje de Alimentación (Vs) | ±22 V (44 V) |
| Voltaje de Entrada (Vi) | Vs |
| Voltaje de Entrada Diferencial | ±15 V |
| Corriente de Salida Pico (Io) | 3.5 A |
| Disipación de Potencia (Ptot) a Tcase = 90°C | 20 W |
| Rango de Temperatura de Operación (Tj) | -40°C a +150°C |
Características Eléctricas Típicas
| Característica | Valor |
|---|---|
| Potencia de Salida (Po) a Vs=±16V, RL=4Ω, THD=0.5% | 18 W |
| Potencia de Salida (Po) a Vs=±16V, RL=8Ω, THD=0.5% | 11 W |
| Distorsión Armónica Total (THD) a Po=0.1 a 12W, RL=4Ω | 0.5% |
| Corriente de Reposo (Id) | 40 a 60 mA |
| Ganancia de Voltaje en Lazo Abierto (Gv) | 80 dB |
| Impedancia de Entrada (Ri) | 500 kΩ |
| Encapsulado | Pentawatt (TO-220-5) |
Preguntas Frecuentes
¿Qué es y para qué se usa el TDA2030A?
El TDA2030A es un amplificador de potencia de audio de clase AB. Se utiliza para tomar una señal de audio de bajo nivel (como la de un teléfono o un preamplificador) y aumentarla para poder mover un altavoz o parlante de 4 a 8 ohmios, siendo la base de muchos sistemas de sonido estéreo y mono de baja a media potencia.
¿Qué diferencia hay entre el TDA2030 y el TDA2030A?
El TDA2030A es una versión mejorada y más robusta del TDA2030. La versión ‘A’ soporta un voltaje de alimentación mayor (hasta ±22V, frente a los ±18V del TDA2030) y, por lo tanto, puede entregar una mayor potencia de salida (18W vs 14W). Generalmente, el TDA2030A puede reemplazar a un TDA2030 directamente, pero no al revés si el circuito utiliza un voltaje elevado.
¿Se necesita un disipador de calor para el TDA2030A?
Sí, es absolutamente necesario. El TDA2030A disipa una cantidad significativa de calor, especialmente a volúmenes altos y con cargas de baja impedancia (4Ω). Sin un disipador de calor adecuado, el chip activará su protección térmica interna y se apagará o, en el peor de los casos, sufrirá daños permanentes.
¿Se puede obtener más potencia usando dos TDA2030A?
Sí. Se pueden utilizar dos TDA2030A en una configuración llamada «puente» o BTL (Bridge-Tied Load). En este modo, un IC amplifica la señal normal y el otro una versión invertida de la señal para mover un único altavoz. Esto puede duplicar el voltaje de salida y teóricamente cuadruplicar la potencia, entregando alrededor de 35W sobre una carga de 8Ω.
¿Qué componentes pueden reemplazar al TDA2030A?
Un reemplazo común y ligeramente superior es el LM1875, que ofrece menor distorsión y mayor potencia con el mismo encapsulado y una configuración de pines muy similar. Otros CI como el TDA2040 o TDA2050 también son alternativas de mayor potencia que pueden ser adaptadas, aunque requieren voltajes de alimentación diferentes y pueden tener otro pinout.
