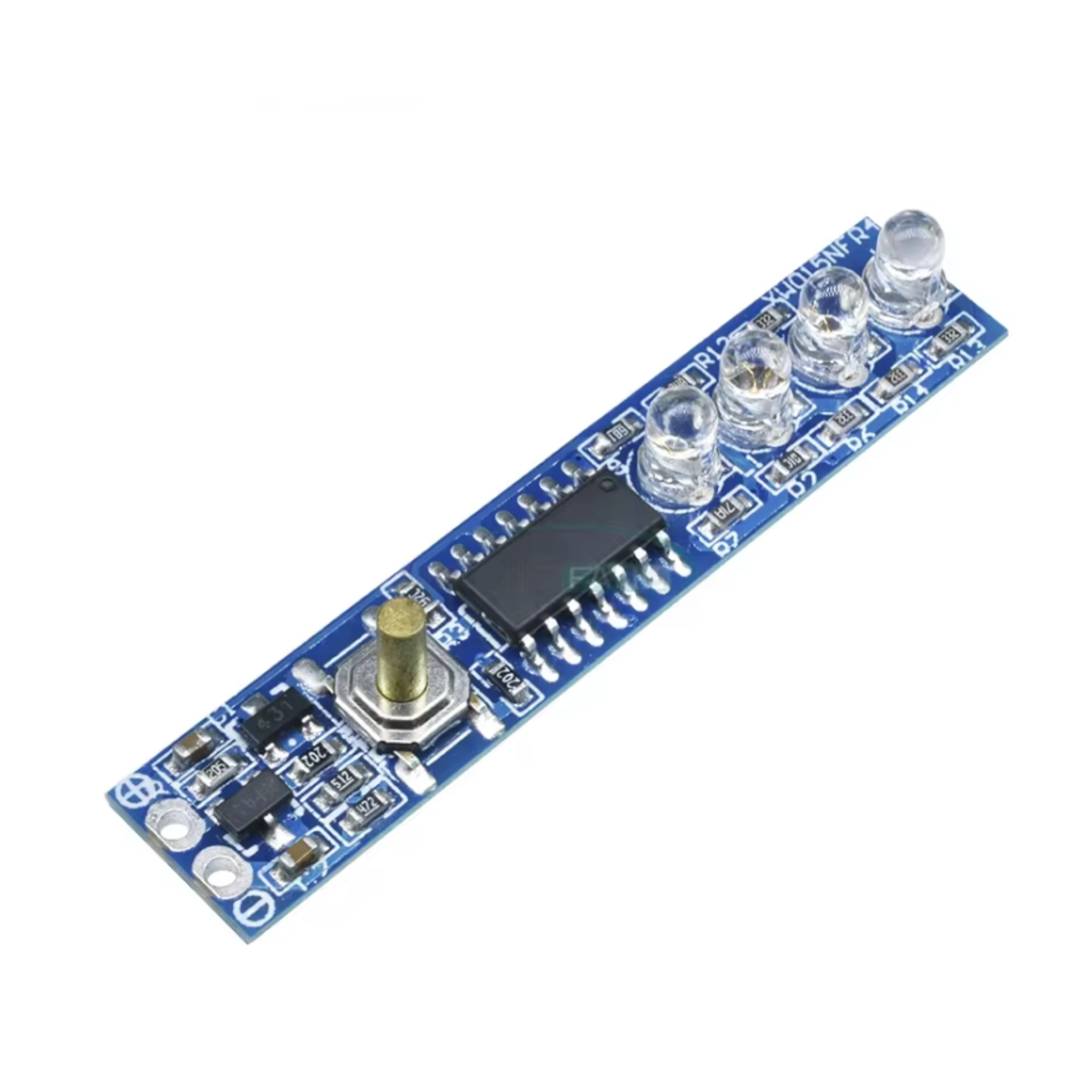

Indicador de Nivel de Batería 18650 1S

«1S» significa «una celda en serie». Este indicador está diseñado y calibrado electrónicamente para leer el rango de voltaje de una única celda de litio (aproximadamente de 3.0V a 4.2V).

No, categóricamente no puedes usarlo para packs 2S (7.4V) o 3S (11.1V). Conectar este módulo a un voltaje superior a 4.2V lo dañará permanentemente y, en cualquier caso, los umbrales de voltaje para los LEDs no tendrían ningún sentido. Para packs de varias celdas, necesitas un indicador de voltaje diseñado específicamente para esa configuración (2S, 3S, etc.).

Esta es una excelente pregunta técnica. El consumo de 2.3mA se refiere al consumo del módulo únicamente mientras el botón está presionado y los LEDs están encendidos. Gracias al botón pulsador, el módulo no tiene un consumo estático significativo cuando está en reposo.

Cuando no estás presionando el botón, el consumo es de solo unos pocos microamperios (μA), lo cual es prácticamente cero y no afectará la autonomía de tu batería. Puedes dejarlo conectado permanentemente a tu batería sin preocuparte de que la descargue por sí solo.

Esto se debe a la curva de descarga no lineal de una batería de litio. El voltaje cae muy rápidamente del máximo de 4.2V a 4.0V bajo la más mínima carga, y esta porción representa solo un pequeño porcentaje de la capacidad total.

El módulo está calibrado de forma práctica: considera que la batería está «llena» a partir de los 4.0V, que es un indicador más realista del estado de carga útil. Los umbrales (4.0V, 3.8V, 3.6V, 3.4V) están espaciados para dar una representación visual del rango de operación principal de la batería, no de sus extremos absolutos. La luz roja a 3.4V te da una buena advertencia de que la batería está cerca de su límite de descarga segura.

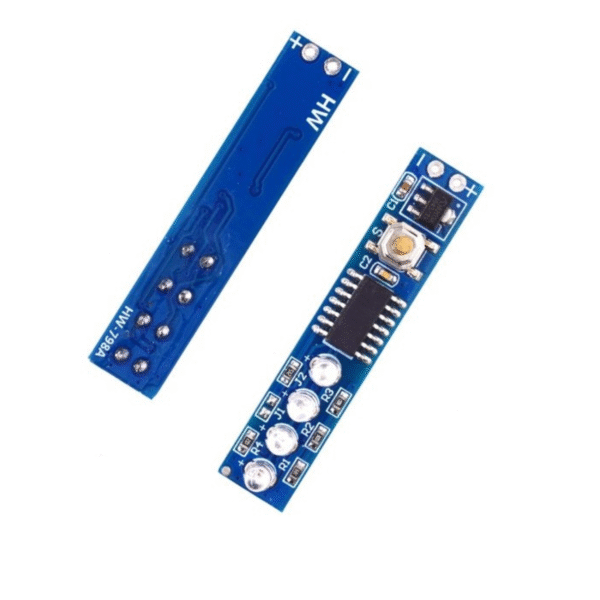

La conexión es muy sencilla. El módulo tiene dos pads o terminales de conexión claramente marcados:

• Un pad marcado con un signo «+» (Positivo).
• Un pad marcado con un signo «-» (Negativo).

Debes soldar un cable desde el terminal positivo de tu batería (o portapilas) al pad «+» del módulo, y otro cable desde el terminal negativo de la batería al pad «-«. Es crucial respetar la polaridad. Conectar la batería al revés podría dañar el módulo de forma irreversible.

¡Sí, absolutamente! Siempre y cuando la batería sea una única celda (1S) de 3.7V nominal. El término «18650» se refiere al formato físico (18mm de diámetro, 65mm de largo), pero la química de la batería es lo que importa para este módulo.

Por lo tanto, es perfectamente compatible con:

• Baterías de polímero de litio (LiPo) de una celda.
• Baterías de ion de litio (Li-ion) de otras formas y tamaños.
• Baterías de celular (que son típicamente 1S LiPo).

Es una herramienta muy versátil para cualquier proyecto portátil alimentado por una sola celda de litio.

Sí, sin ningún problema. El indicador se conecta en paralelo a la batería y simplemente mide el voltaje. No interfiere con el proceso de carga.

De hecho, es una excelente forma de monitorear el progreso de la carga. Al presionar el botón del indicador mientras la batería se está cargando, podrás ver cómo las luces LED se van encendiendo progresivamente a medida que el voltaje de la batería aumenta, hasta que las cuatro luces se iluminen cuando la carga esté completa o casi completa.
