Kit de Electrónica LED Giratorio

Este kit está diseñado específicamente para principiantes en electrónica y es un excelente proyecto para aprender a soldar. Solo necesitas habilidades básicas. Las herramientas indispensables que necesitarás son:

• Un cautín de baja potencia (15-30W es ideal).
• Soldadura de estaño (preferiblemente de 0.8mm o 1.0mm).
• Un cortador de alambre o alicate de corte diagonal para recortar las patas de los componentes después de soldar.

No se requiere experiencia previa en programación ni en diseño de circuitos, ya que todos los componentes y la placa (PCB) están incluidos.

Al ensamblar este kit, obtendrás una comprensión práctica de varios conceptos fundamentales. El circuito se basa en dos circuitos integrados clave:

1. El temporizador NE555: Actúa como el «corazón» del circuito. Está configurado como un multivibrador astable para generar una señal de reloj o un tren de pulsos a una frecuencia constante. Aprenderás cómo este chip puede crear una base de tiempo.
2. El contador de década CD4017: Este es el «cerebro» que recibe los pulsos del NE555. Por cada pulso que recibe, activa una de sus 10 salidas en secuencia, encendiendo el siguiente LED en el círculo y apagando el anterior, creando así el efecto de «LED giratorio».

En resumen, aprenderás sobre osciladores, contadores digitales y cómo manejar múltiples LEDs con una lógica secuencial simple.

No, el kit no incluye la fuente de alimentación. Necesitarás proporcionar tu propia fuente de corriente continua (DC). El circuito está diseñado para operar en un rango de voltaje seguro, típicamente entre 3V y 5V DC. Las opciones más comunes y sencillas para alimentarlo son:

• Un porta-pilas para 2 o 3 baterías AA/AAA.
• Una fuente de alimentación de 5V, como un cargador de celular viejo con su cable USB cortado para exponer los cables de VCC (+5V) y GND.

La placa PCB tiene puntos de soldadura claramente marcados como VCC (o «+») y GND (o «-«) para que conectes tu fuente de poder.

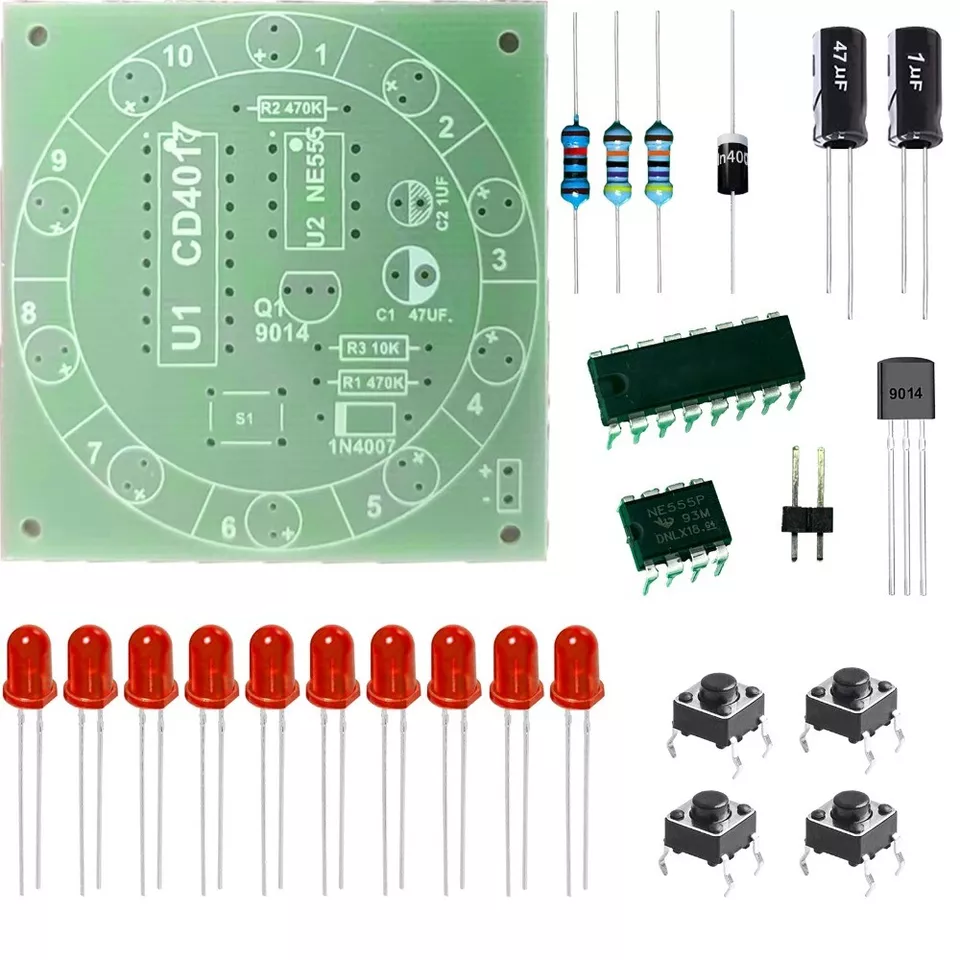

Sí, este tipo de kits de iniciación están diseñados para ser didácticos. Generalmente, incluyen un diagrama esquemático y, lo más importante, la propia placa de circuito impreso (PCB) tiene una serigrafía clara. Esto significa que la posición y la orientación de cada componente (resistencias, condensadores, LEDs, CIs) están dibujadas directamente en la placa, indicándote exactamente dónde va cada pieza. Esto reduce enormemente la posibilidad de cometer errores durante el ensamblaje.

¡Absolutamente! Este kit es una excelente plataforma para experimentar. La velocidad del efecto giratorio está determinada por la frecuencia del oscilador NE555. Esta frecuencia, a su vez, depende de los valores de una resistencia y un condensador específicos en el circuito (referidos comúnmente como R1, R2 y C1 en el esquemático del NE555). Para modificar la velocidad:

• Para ralentizar el giro: Aumenta el valor de la resistencia o del condensador.
• Para acelerar el giro: Disminuye el valor de la resistencia o del condensador.

Puedes experimentar cambiando estos componentes por otros de diferentes valores o incluso reemplazando la resistencia fija por un potenciómetro para tener un control de velocidad variable.
