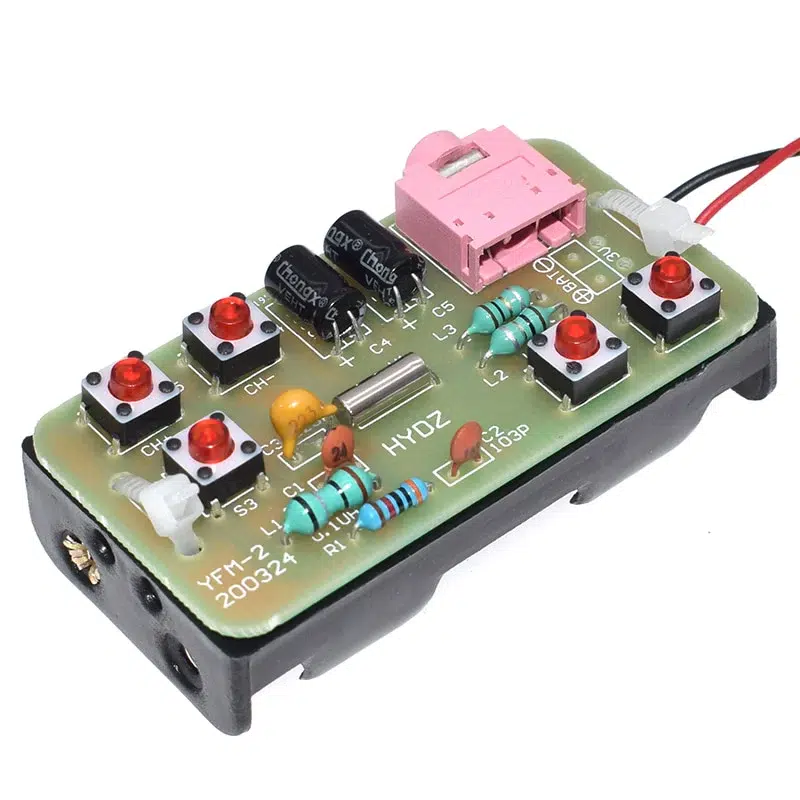

Kit DIY De Radio Estéreo FM 76-108MHz

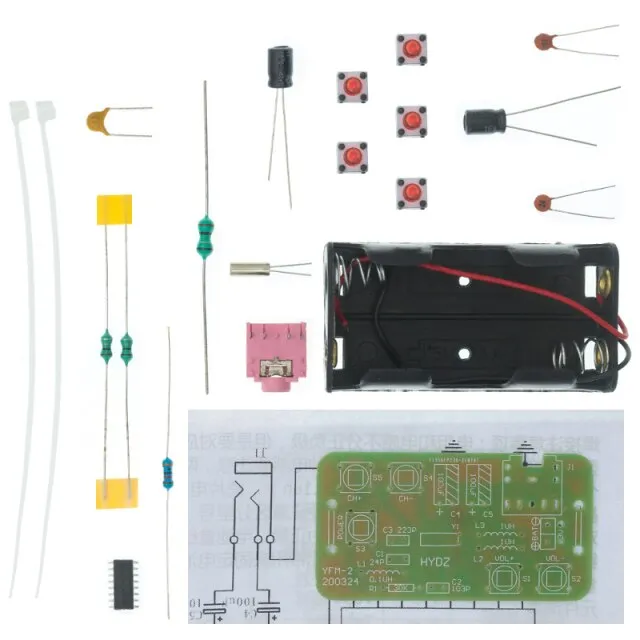

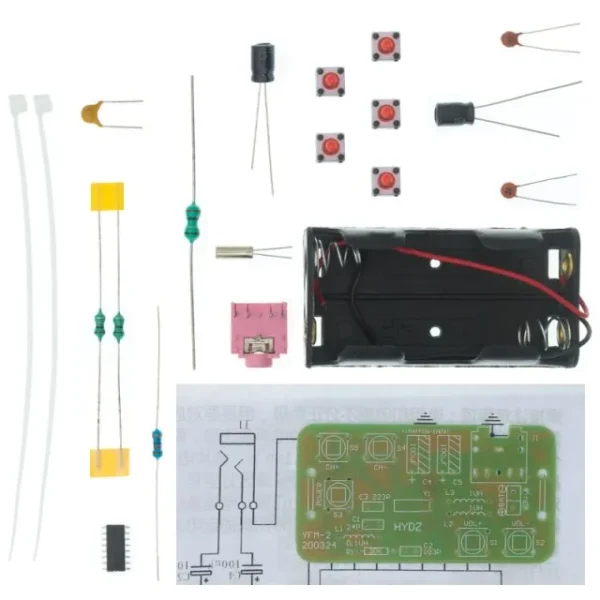

Este es un kit de nivel intermedio. La razón principal es que incluye un circuito integrado (el chip de radio RDA5807PF) en un encapsulado SOP-16, que es un componente de montaje superficial (SMD). Soldar componentes SMD requiere más precisión y una punta de cautín más fina que los componentes «through-hole» (con patillas que atraviesan la placa).

Si eres un principiante absoluto en la soldadura, te recomendamos empezar con kits que solo usen componentes through-hole para practicar y ganar confianza antes de abordar este proyecto.

Esta es una excelente observación. La ficha técnica tiene un error. Este kit es para construir un RECEPTOR de radio FM estéreo. Su función es sintonizar y escuchar las emisoras de radio FM comerciales en la banda de 76 a 108 MHz.

No transmite ninguna señal. El término «distancia de transmisión» es incorrecto y probablemente pertenece a la ficha de otro producto (un transmisor FM). Puedes estar seguro de que con este kit construirás una radio para escuchar, no para emitir.

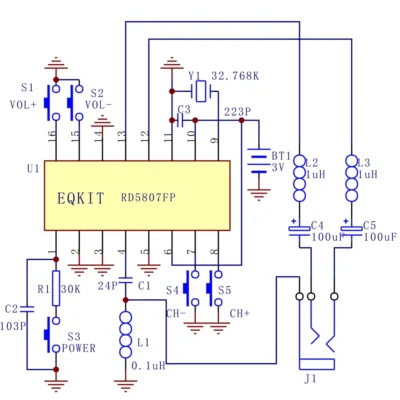

No, este kit utiliza un método de sintonización digital moderno, gracias al chip de radio RDA5807PF. No tiene una perilla de sintonización analógica. En su lugar, utiliza los botones pulsadores:

• Generalmente, dos botones (S1, S2) se usan para buscar la siguiente o la anterior emisora disponible (Scan/Seek).
• Otros dos botones (S3, S4) se usan para subir o bajar el volumen.
• El quinto botón (S5) suele funcionar como encendido/apagado o para cambiar de modo.

Es un receptor controlado digitalmente, mucho más preciso y estable que los circuitos de sintonización antiguos.

Este kit utiliza una técnica muy común en dispositivos de audio portátiles: el cable de los auriculares funciona como antena. El conector de audio de 3.5mm está diseñado para que el cable de tierra de tus audífonos actúe como una antena de cuarto de onda, que es muy eficiente para la banda de FM.

Para obtener la mejor recepción, simplemente conecta un par de auriculares estándar. La longitud del cable es ideal para captar las señales de radio FM.

No directamente. La salida de audio de este kit está diseñada para tener un nivel de potencia para auriculares (headphone-level output). Tiene la potencia suficiente para mover los pequeños diafragmas de unos audífonos, pero no para un altavoz grande y pasivo.

Si quieres escuchar el sonido a través de un altavoz, necesitarás conectarlo a la entrada de un amplificador de audio externo. La salida de este kit de radio se conectaría a la entrada «Line In» o «Aux» del amplificador, y el amplificador sería el encargado de darle la potencia necesaria al altavoz.

En los kits DIY, el 99% de los problemas se deben al ensamblaje. Aquí tienes una lista de verificación:

1. Soldaduras del Chip SMD: Es el punto más crítico. Revisa con una lupa que no haya puentes de soldadura (estaño uniendo dos pines adyacentes) en el chip RDA5807PF y que todos los pines tengan una unión brillante y sólida (no una «soldadura fría» opaca y granulada).

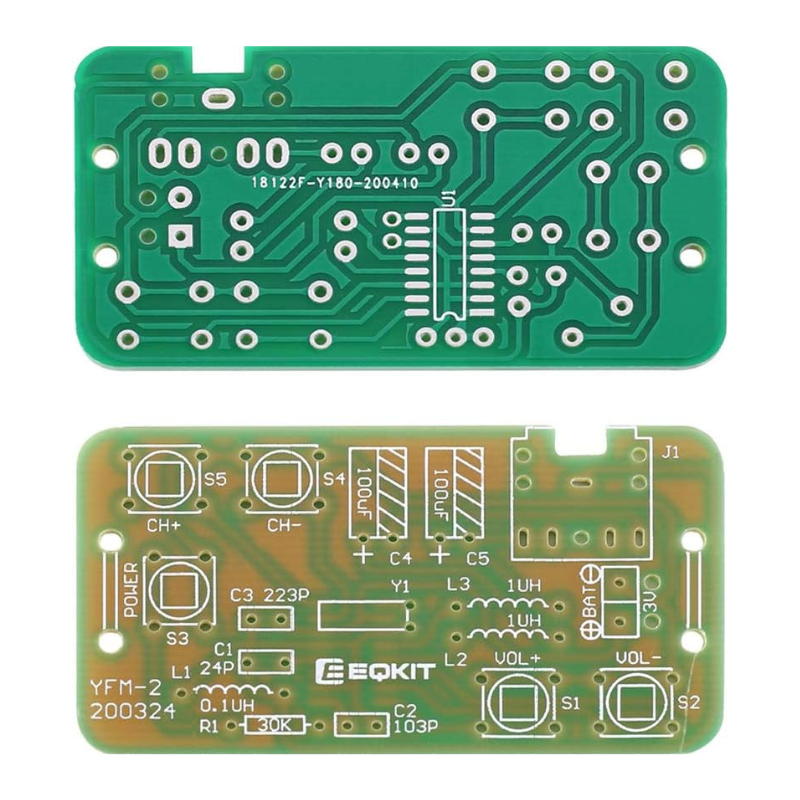

2. Orientación de Componentes: Verifica que los condensadores electrolíticos (C4, C5) estén instalados con la polaridad correcta (la franja blanca indica el negativo, que va en el pin más corto). Revisa también la orientación del chip IC (el punto en el chip debe coincidir con la marca en la PCB).
3. Soldadura del Cristal: Asegúrate de que los dos pines del oscilador de cristal de 32.768KHz estén bien soldados. Una mala conexión aquí impedirá que el chip de radio funcione.
4. Alimentación: Comprueba que la caja de la batería esté conectada con la polaridad correcta (cable rojo a +, cable negro a -) y que las pilas tengan carga.
