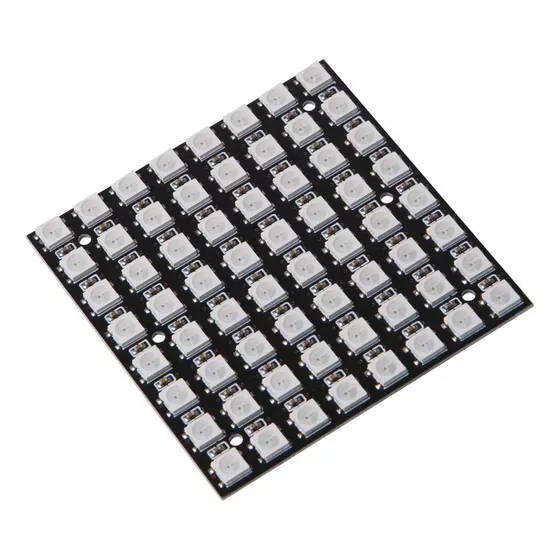

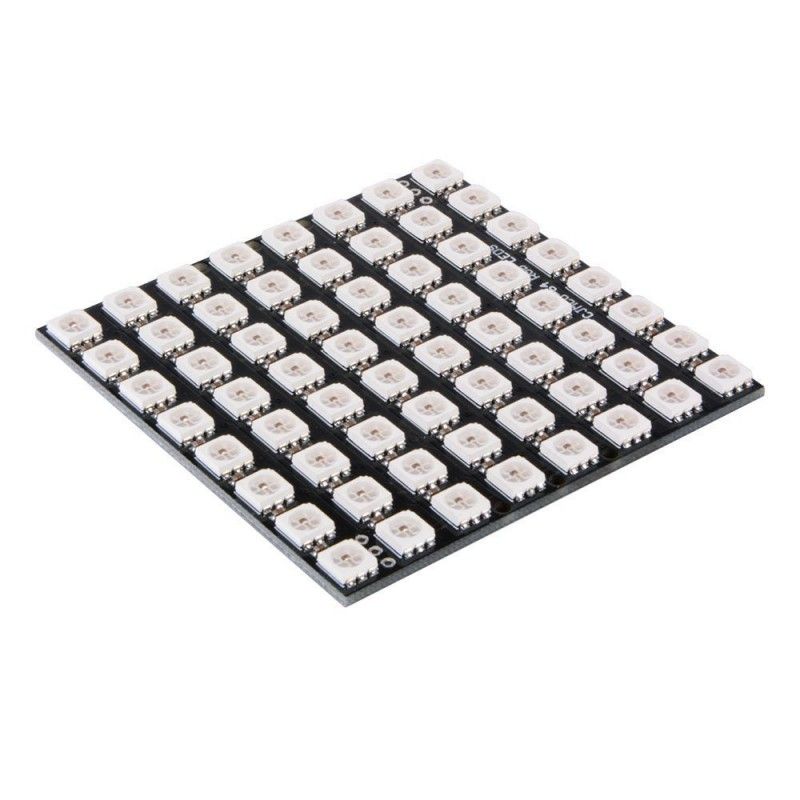

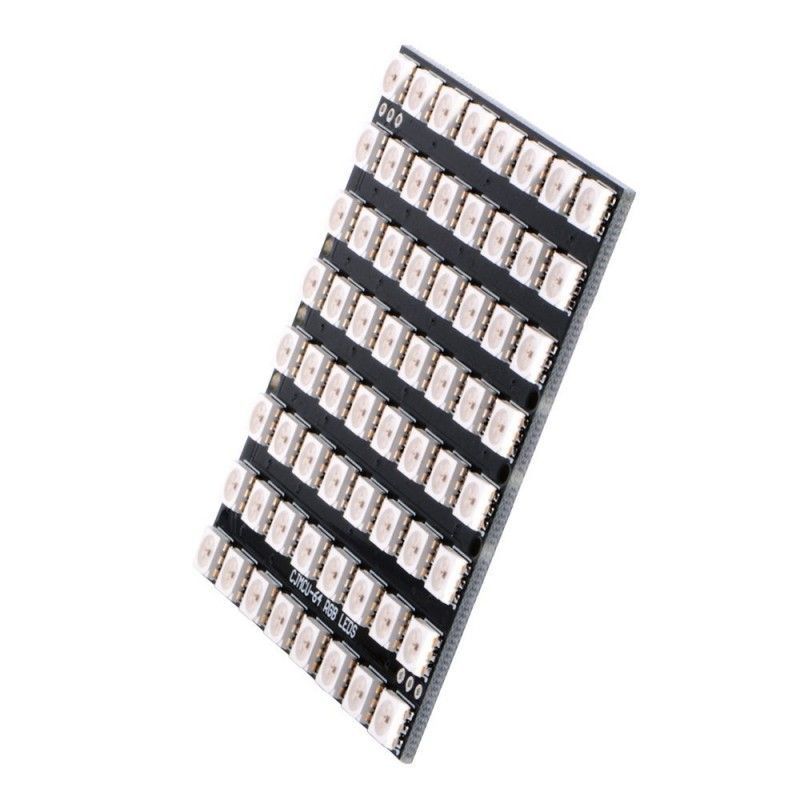

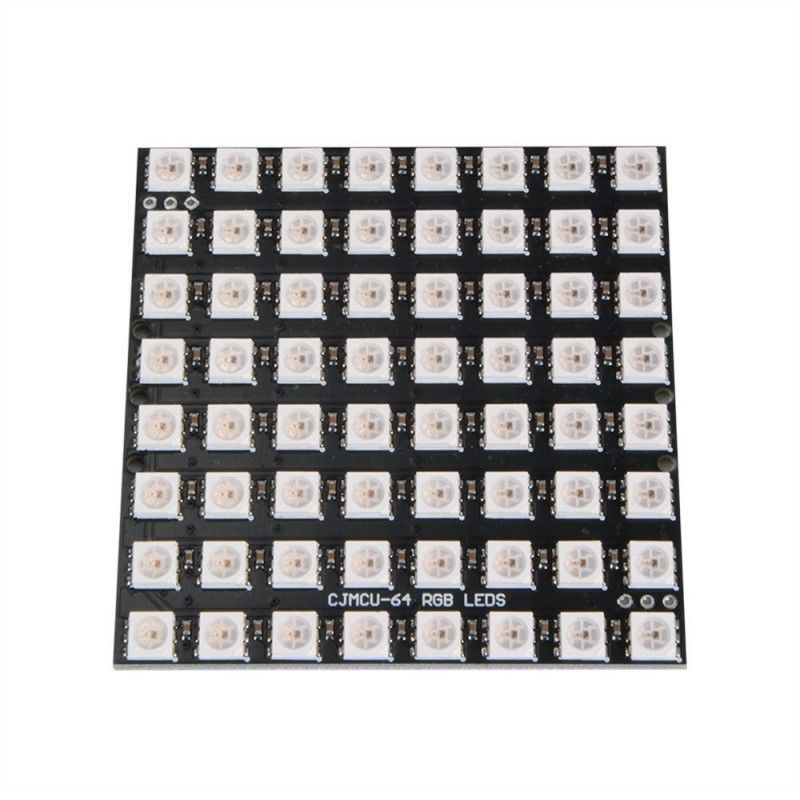

Matriz LED RGB 8×8 WS2812 64 bits

Información

Las matrices LED RGB de Neopixel de 8×8 con 64 LEDs tipo 5050 permiten un control individual de cada LED mediante comunicación serial en cascada. Esto significa que solo se necesita un GPIO de un microcontrolador como Arduino o Raspberry Pi para lograr un control total de la matriz con un color de 24 bits por cada LED.

El conexionado es simple, ya que dispone de dos puertos de 3 pines (entrada y salida). La alimentación debe ser de 5V, con un consumo máximo de 3.5A cuando todos los LEDs están encendidos en color blanco. Es posible conectar varias matrices para formar un panel de mayor tamaño.

Especificaciones

Documentación

dimensiones

pinout

datasheet

Información Adicional

Dimensiones

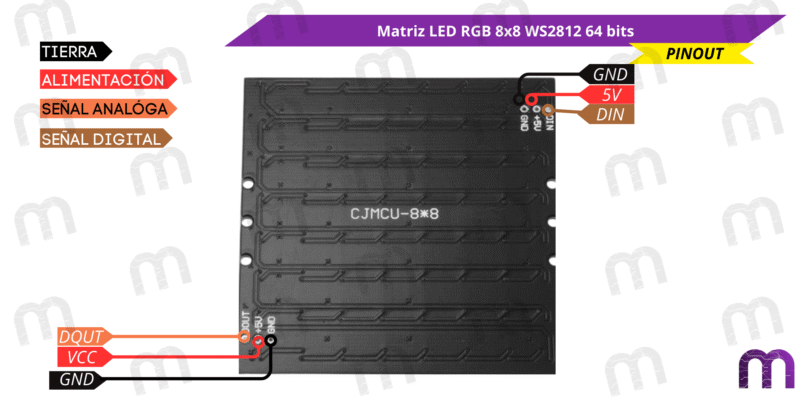

PinOut

Funcionamiento

El módulo se basa en el controlador WS2812B, lo que permite el control individual de cada píxel mediante un bus de datos de un solo pin. La alimentación es de 5VDC y el consumo total depende de la cantidad de LEDs encendidos y su color.

El bus de datos requiere un control de tiempos precisos, por lo que se recomienda el uso de un microcontrolador en tiempo real como Arduino, con una velocidad mínima de 8MHz. Existen diversas librerías para facilitar su control, como Adafruit NeoPixel y FastLED.

Si se conectan varias matrices en cascada, es recomendable que cada una tenga su conexión directa a la fuente de alimentación para evitar caídas de voltaje.
