El Módulo Controlador de Cargador Solar MPPT 3S 3A 12V (Modelo HW-845) es una placa compacta y de alta eficiencia diseñada para optimizar la carga de baterías de litio (Li-Ion 3S) o baterías de plomo-ácido de 12V utilizando energía solar fotovoltaica (PV). Este módulo incorpora la tecnología de Seguimiento del Punto de Máxima Potencia (MPPT – Maximum Power Point Tracking), lo que le permite extraer la máxima energía posible del panel solar bajo diversas condiciones de luz y temperatura, maximizando la eficiencia de carga.
Identificado como HW-845 en la PCB, este controlador está diseñado para sistemas de 3 celdas de litio en serie (3S, voltaje de carga de ~12.6V) o baterías de plomo-ácido de 12V, y soporta una corriente de carga máxima de hasta 3 Amperios (A). Es compatible con paneles solares con voltajes nominales de 6V, 9V o 12V (y hasta 18V para algunas configuraciones del chip), adaptándose inteligentemente al punto de máxima potencia del panel. Es una solución ideal para sistemas solares fuera de la red (off-grid) de pequeña y mediana escala, iluminación solar, cargadores portátiles, proyectos de IoT alimentados por energía solar, y cualquier aplicación que busque una gestión eficiente de la energía solar para prolongar la vida útil de las baterías. Su diseño con bornes de tornillo facilita la conexión y su tamaño compacto permite una fácil integración.
Especificaciones Técnicas
Parámetro | Valor |
---|---|
Tipo de Módulo | Controlador de Carga Solar MPPT |
Modelo PCB | HW-845 |
Voltaje de Batería Soportado | 12V (para Plomo-Ácido) / 3S Li-Ion (para Litio, ~12.6V a plena carga) |
Voltaje de Entrada Solar (PV) | Compatible con paneles solares de 6V, 9V, 12V (hasta 18V para algunos modelos de chip) |
Corriente Máxima de Carga | 3 A |
Tecnología de Carga | MPPT (Maximum Power Point Tracking) |
Chip de Control MPPT | Puede integrar chips como el CN3791 o similares (U1 en la PCB) |
Tipo de Carga de Batería | CC/CV (Corriente Constante / Voltaje Constante) para Li-Ion, o etapas para Plomo-Ácido |
Protecciones | Sobrecarga, sobredescarga (para Li-Ion con BMS externo), sobrecorriente, polaridad inversa (limitada) |
Eficiencia de Conversión | Alta (típicamente >90%) |
Dimensiones Típicas | Aproximadamente 45 mm x 30 mm |

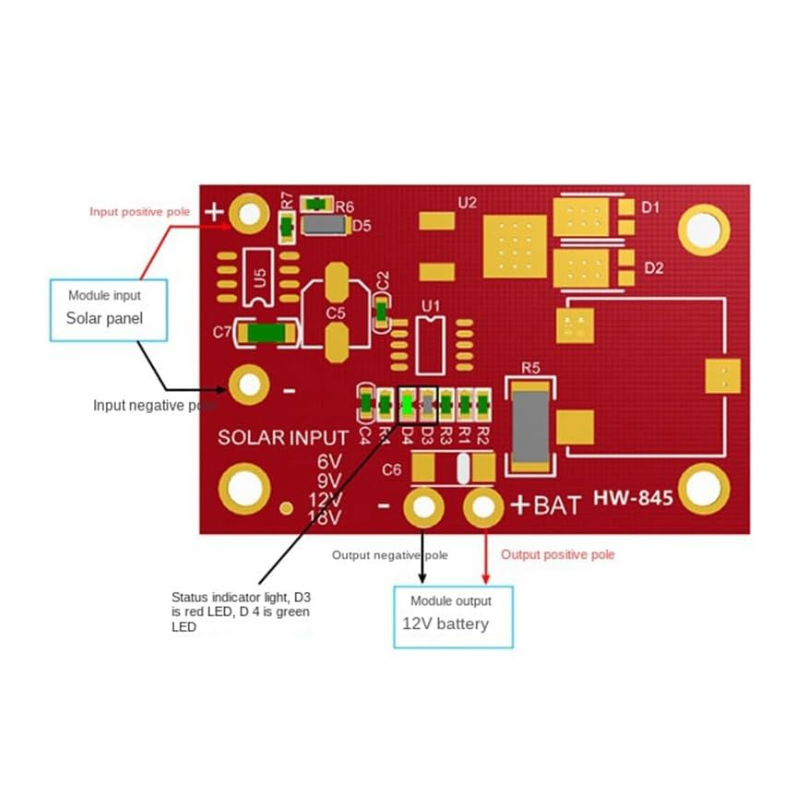

Conexiones | Bornes de tornillo para entrada solar (SOLAR INPUT + / -) y salida de batería (+BAT / -BAT) |
Características Adicionales
Característica | Detalle |
---|---|
Máxima Extracción de Energía Solar | La función MPPT asegura la eficiencia en la recolección de energía |
Carga de Baterías Optimizada | Algoritmos para prolongar la vida útil de las baterías Li-Ion y Plomo-Ácido |
Compatibilidad Versátil | Funciona con paneles solares de diferentes voltajes nominales |
Diseño Compacto | Fácil de integrar en sistemas solares portátiles o embebidos |
Operación Segura | Incluye protecciones esenciales para la batería y el sistema |
Indicadores LED (Opcional) | Puede incluir LEDs para estado de carga o error |
Preguntas Frecuentes
¿Qué significa la tecnología MPPT en un cargador solar?
MPPT (Maximum Power Point Tracking) es una tecnología que permite al cargador solar encontrar y mantenerse en el «punto de máxima potencia» de un panel solar. Los paneles solares tienen un voltaje y corriente óptimos donde producen la máxima potencia; el MPPT ajusta dinámicamente la carga para extraer siempre esa potencia máxima, incluso si las condiciones de luz o temperatura cambian, lo que resulta en una carga de batería más rápida y eficiente.
¿Qué tipo de baterías puedo cargar con este módulo HW-845?
Este módulo está diseñado específicamente para cargar baterías de plomo-ácido de 12V o paquetes de baterías de iones de litio configurados en 3S (tres celdas en serie, lo que da un voltaje nominal de 11.1V y hasta 12.6V a plena carga). No es apto para otros tipos de baterías o configuraciones de voltaje, como 4S Li-Ion o 6V Plomo-Ácido, ya que sus perfiles de carga son diferentes.
¿Qué voltaje de panel solar debo usar con este cargador?
El módulo es compatible con paneles solares con voltajes nominales de 6V, 9V o 12V. En algunos casos, puede soportar hasta 18V de entrada solar. El voltaje real de circuito abierto (Voc) del panel debe ser mayor que el voltaje de la batería para que el MPPT funcione eficazmente, y siempre dentro del rango de entrada máximo del controlador para evitar daños.
¿Este módulo incluye protección contra sobredescarga para baterías de litio?
Aunque el módulo proporciona una carga optimizada, para baterías de iones de litio (3S Li-Ion), es altamente recomendable y a menudo necesario utilizar un BMS (Battery Management System) externo. Un BMS proporciona protección esencial contra sobredescarga, sobrecarga, sobrecorriente y equilibrio de celdas, que son críticas para la seguridad y la vida útil de los paquetes de baterías de litio.
¿Cuáles son las aplicaciones típicas de un cargador solar MPPT de este tipo?
Las aplicaciones típicas incluyen sistemas de iluminación solar autónoma (farolas, luces de jardín), cargadores solares portátiles para dispositivos electrónicos, alimentación de sensores remotos de IoT, sistemas de monitoreo ambiental alimentados por energía solar, y cualquier proyecto de energía solar a pequeña escala donde la eficiencia de carga de la batería es una prioridad.
