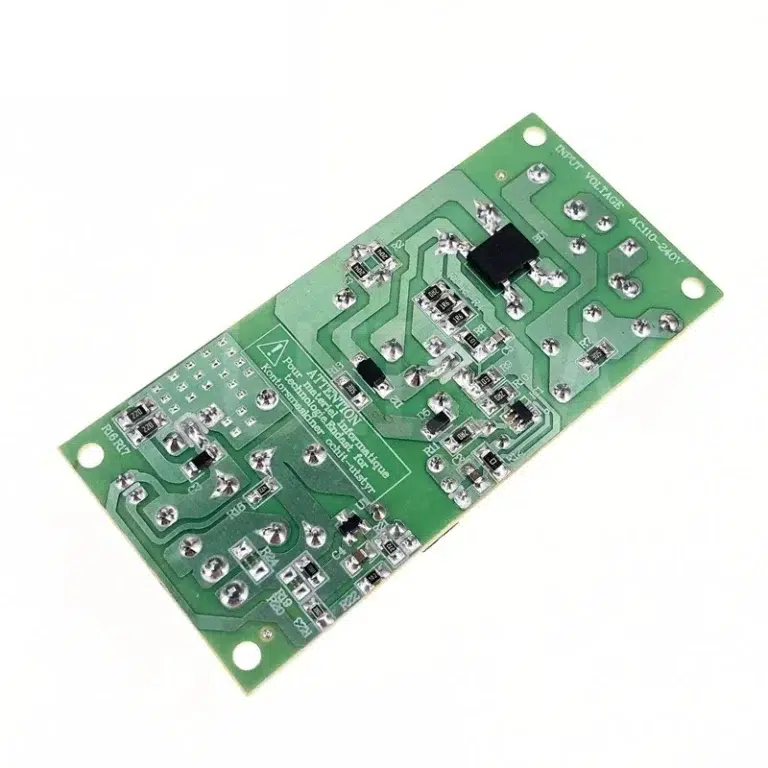

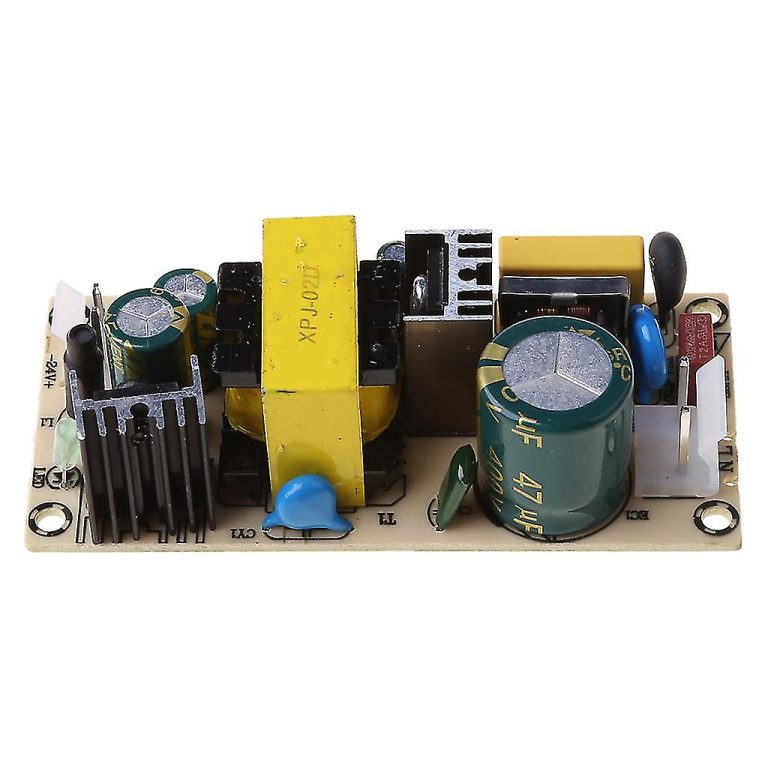

El módulo de fuente de alimentación conmutada XPJ-02D es un dispositivo diseñado para convertir corriente alterna (CA) en corriente continua (CC) con características avanzadas de protección. Este módulo es ideal para aplicaciones donde se requiere una fuente de alimentación estable y segura, como en sistemas electrónicos, iluminación y otros dispositivos que operan a 24V.
Especificaciones
Especificación | Detalle |
---|---|
Tipo de Fuente | CA/CC |
Modulación | Modulación de Ancho de Pulso (PWM) |
Transistores | Ponte completo |
Voltaje de Entrada | 100-240V |
Potencia de Salida | 36W |
Voltaje de Salida | 24V |
Ruido de Ondulación de Salida | 50-100mV |
Corriente de Salida | 1.5A |
Frecuencia de Trabajo | 50-60Hz |
Protecciones | Protección contra sobrecorriente, sobretensión, sobretemperatura y sobrecarga |
Documentación
Información Adicional

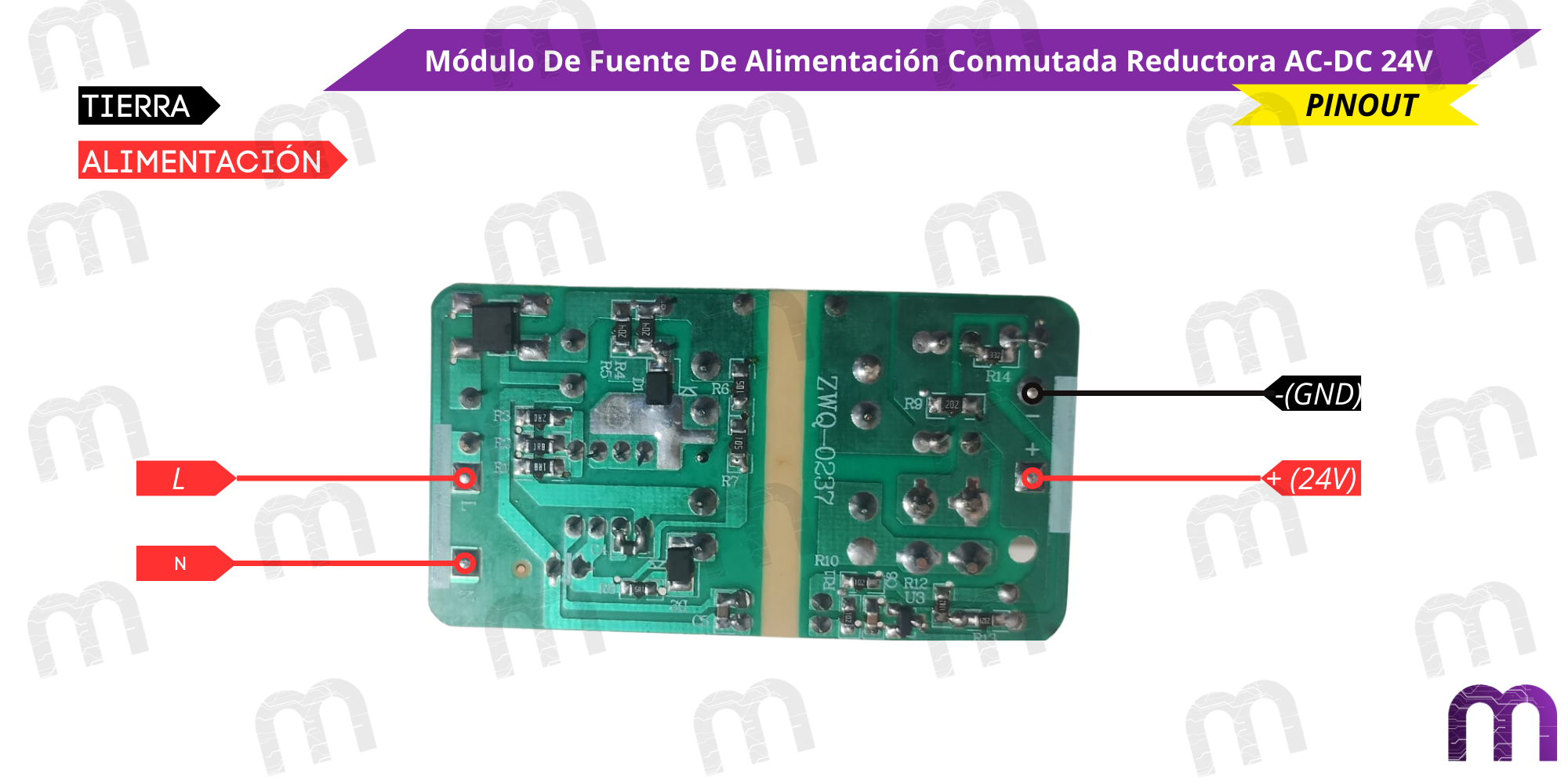

PinOut 24V

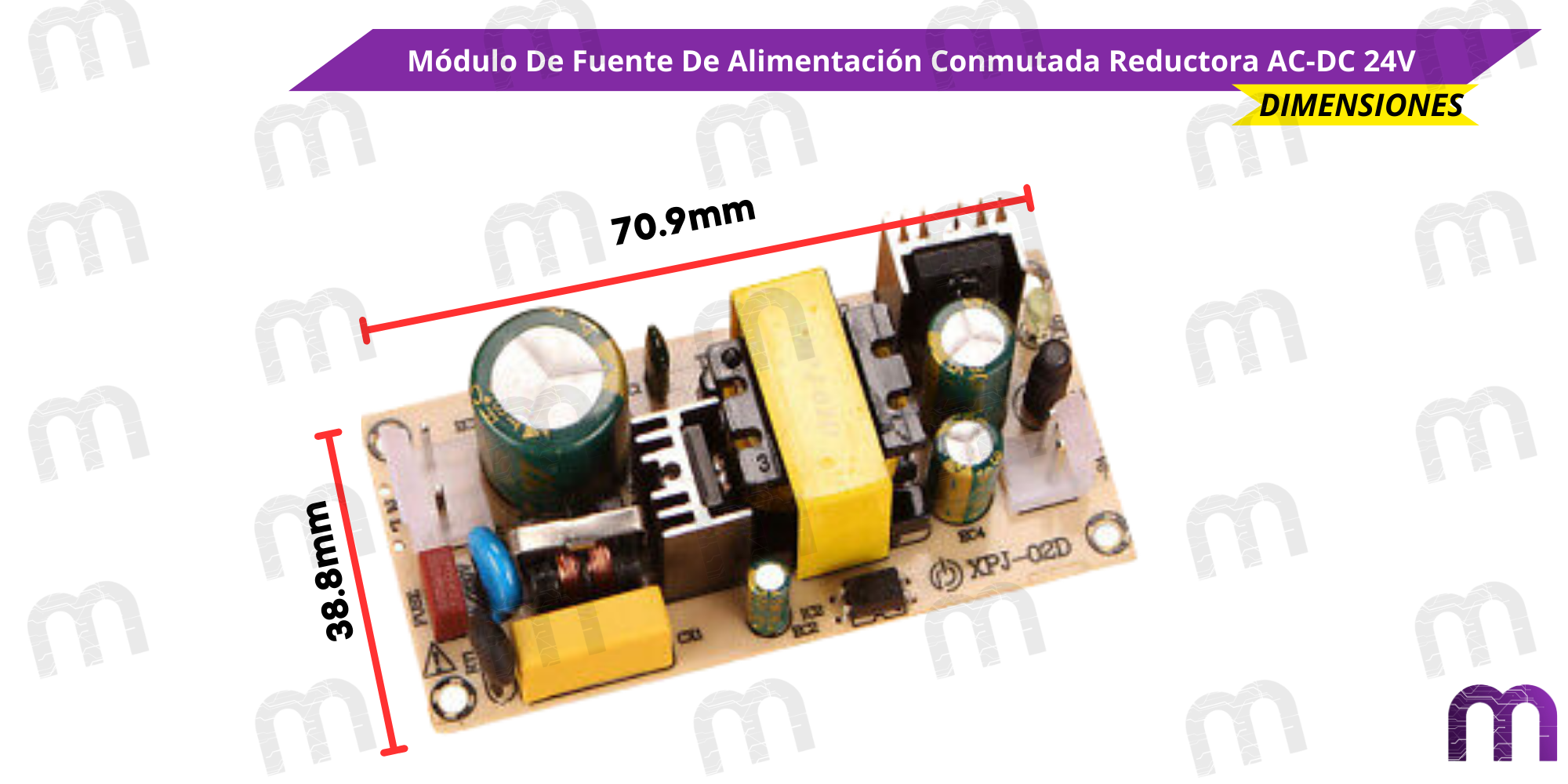

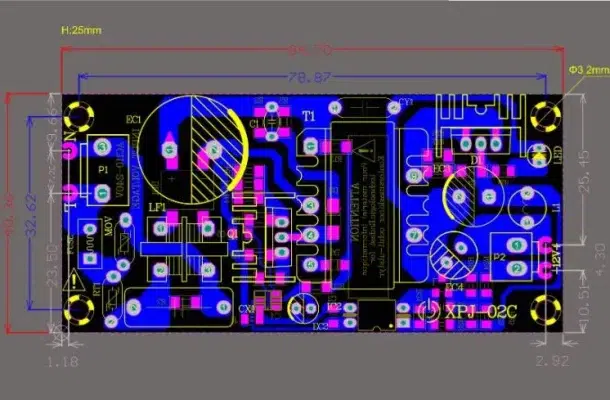

Dimensiones 24V

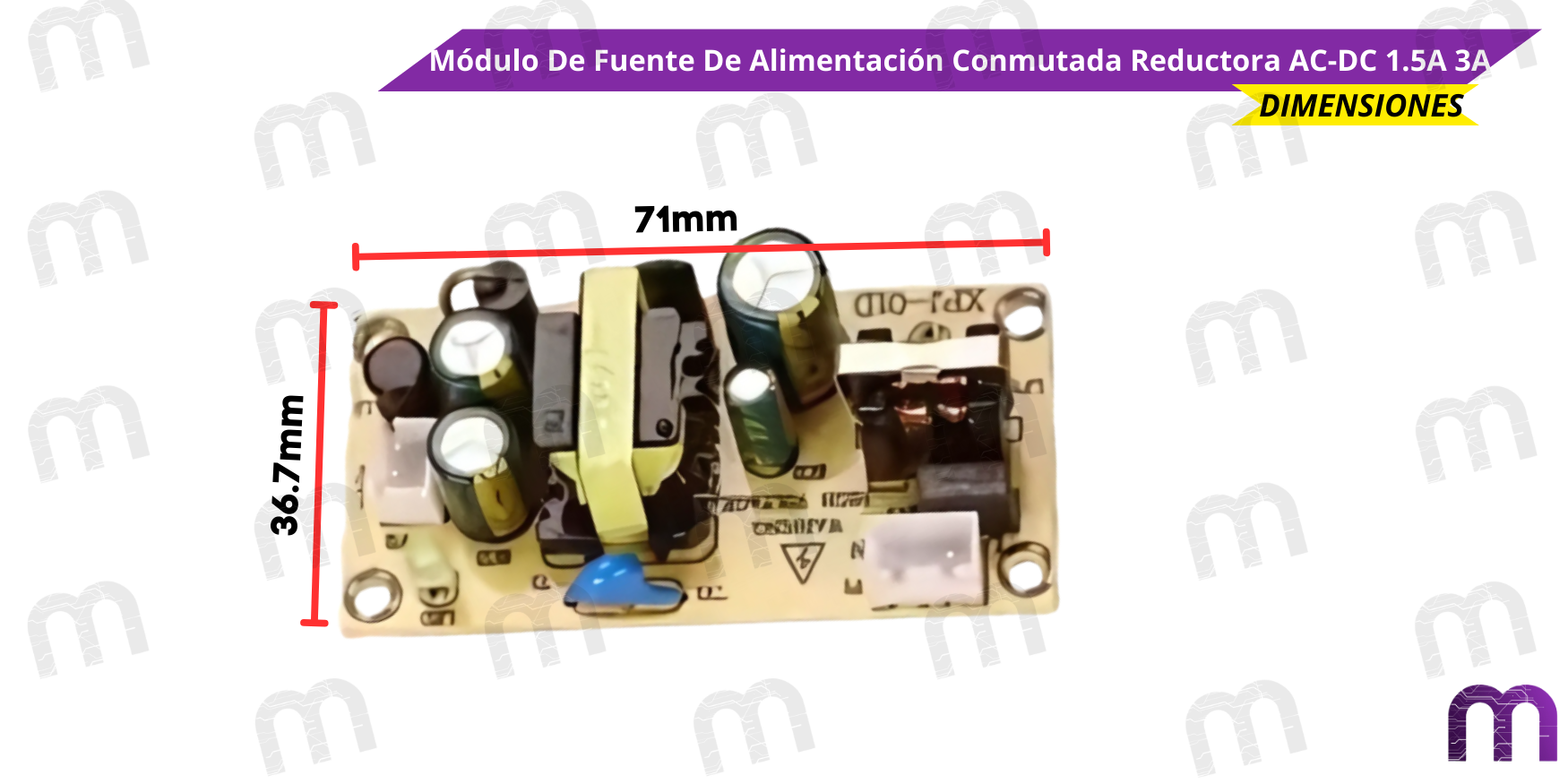

Dimensiones 1.5A

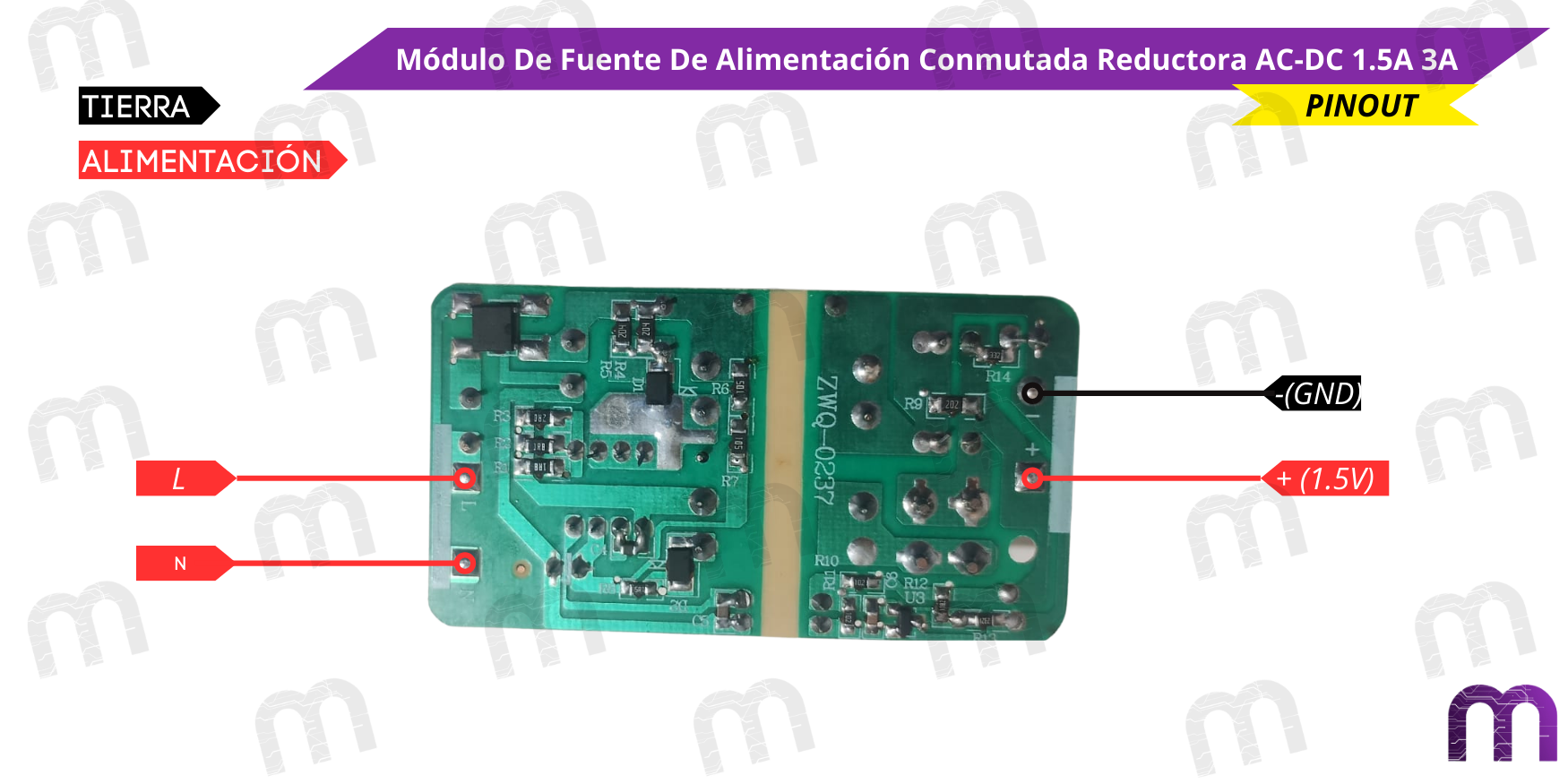

PinOut 1.5A
Teoría del Funcionamiento
El XPJ-02D utiliza una modulación de ancho de pulso (PWM) para convertir la corriente alterna de entrada en una corriente continua estable. La tecnología de puente completo de transistores permite una conversión eficiente y una salida constante a 24V, con protecciones integradas para evitar daños por condiciones anómalas.
Preguntas Frecuentes
¿Cuáles son las precauciones de seguridad más importantes al instalar esta fuente?
La seguridad es la prioridad número uno, ya que este módulo maneja voltaje de red (220V). Sigue estas precauciones estrictamente:
- Desconecta toda energía antes de tocar o conectar cualquier cable.
- Usa un gabinete o carcasa: Este es un módulo de «placa abierta» (open frame) y nunca debe operarse expuesto. Debes instalarlo dentro de una caja plástica o metálica para aislar los contactos de alto voltaje.
- Conexión a Tierra: El terminal de entrada marcado con el símbolo de tierra (⏚) DEBE conectarse al cable de tierra de tu instalación eléctrica. Esto es crucial para la protección contra descargas.
- Asegura los cables: Asegúrate de que los cables de entrada (L, N) y salida (+V, -V) estén firmemente atornillados en sus terminales para evitar falsos contactos.
¿Cuál es la diferencia entre esta fuente de alimentación y un transformador tradicional?
Aunque a veces se le llama «transformador», este dispositivo es una Fuente de Alimentación Conmutada (SMPS), una tecnología mucho más avanzada.
- Un transformador tradicional solo reduce el voltaje AC, entregando una salida AC que aún necesita ser rectificada y filtrada. Son pesados, grandes y menos eficientes.
- Una SMPS (este módulo) es un sistema completo. Convierte el AC de la pared a DC, lo regula electrónicamente y entrega una salida de 24V DC muy estable. Es mucho más ligera, compacta y eficiente energéticamente.
¿Qué tipo de proyectos puedo alimentar con la versión de 1.5A versus la de 3A?
La elección depende de la potencia total que necesite tu proyecto:
- Versión de 1.5A (36W): Es ideal para proyectos de menor consumo como alimentar múltiples tiras de LED 24V, varios motores paso a paso pequeños (NEMA 17) a través de sus drivers, o circuitos de control y sensores que operan a 24V.
- Versión de 3A (72W): Es la opción robusta para proyectos más exigentes. Es perfecta para alimentar el hotend (calentador) y la electrónica de una impresora 3D, un motor paso a paso grande (como un NEMA 23), múltiples solenoides o una bomba de agua DC de 24V.
¿Puedo usar esta fuente para alimentar un Arduino o un ESP32?
No directamente, y es vital entender por qué. Conectar 24V directamente a un Arduino o ESP32 los destruirá instantáneamente, ya que sus reguladores internos solo soportan hasta 9V o 12V. La forma correcta y segura de hacerlo es:
- Alimentar esta fuente con 220V AC para obtener 24V DC.
- Usar un pequeño conversor DC-DC Buck (reductor), como un módulo basado en el chip LM2596.
- Conectar la salida de 24V de esta fuente a la entrada del conversor Buck, y ajustar el conversor para que entregue una salida de 5V o 7V.
- Finalmente, conectar esa salida de 5V/7V a los pines 5V/VIN de tu microcontrolador.
La especificación menciona «Ruido de Ondulación de Salida 50-100mV». ¿Es esto bueno para electrónica sensible?
Sí, un ruido de ondulación (ripple) en ese rango es un valor típico y aceptable para una fuente de alimentación conmutada de propósito general. Significa que el voltaje de salida de 24V es bastante limpio. Es perfectamente adecuado para la mayoría de las cargas digitales, motores y sistemas de iluminación. Para aplicaciones analógicas extremadamente sensibles (como preamplificadores de audio de alta fidelidad), se podría añadir un filtro LC o un regulador lineal de bajo ruido (LDO) en la etapa final para una limpieza adicional.
¿Este módulo se calienta mucho? ¿Necesita ventilación forzada?
Toda conversión de energía genera calor. Este módulo está diseñado para disipar el calor de forma pasiva a través de su placa de circuito. Para un uso normal y no continuado al 100% de su carga, la ventilación natural dentro de un gabinete con algunas perforaciones suele ser suficiente. Sin embargo, si planeas usar la versión de 3A de forma continua cerca de su máxima capacidad (más de 60-70W), es muy recomendable asegurar un flujo de aire constante o incluso añadir un pequeño ventilador en el gabinete para garantizar una larga vida útil.
