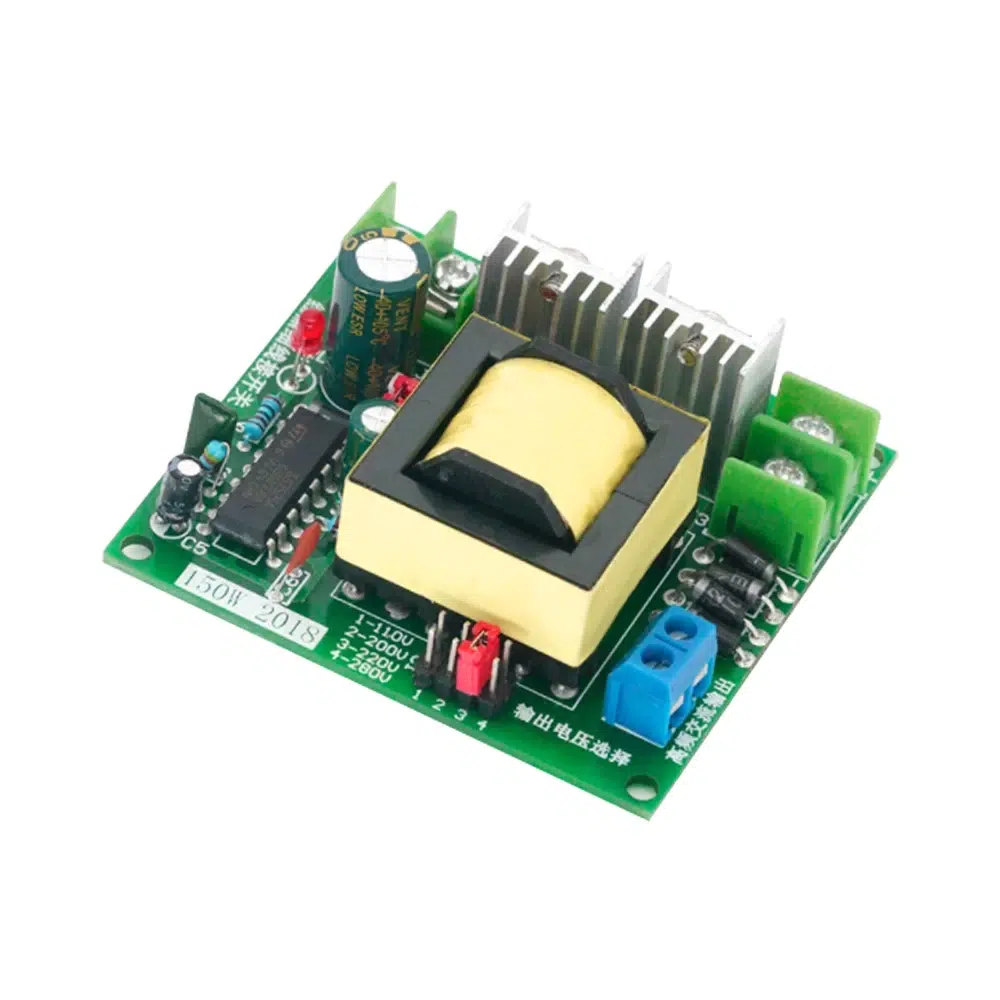

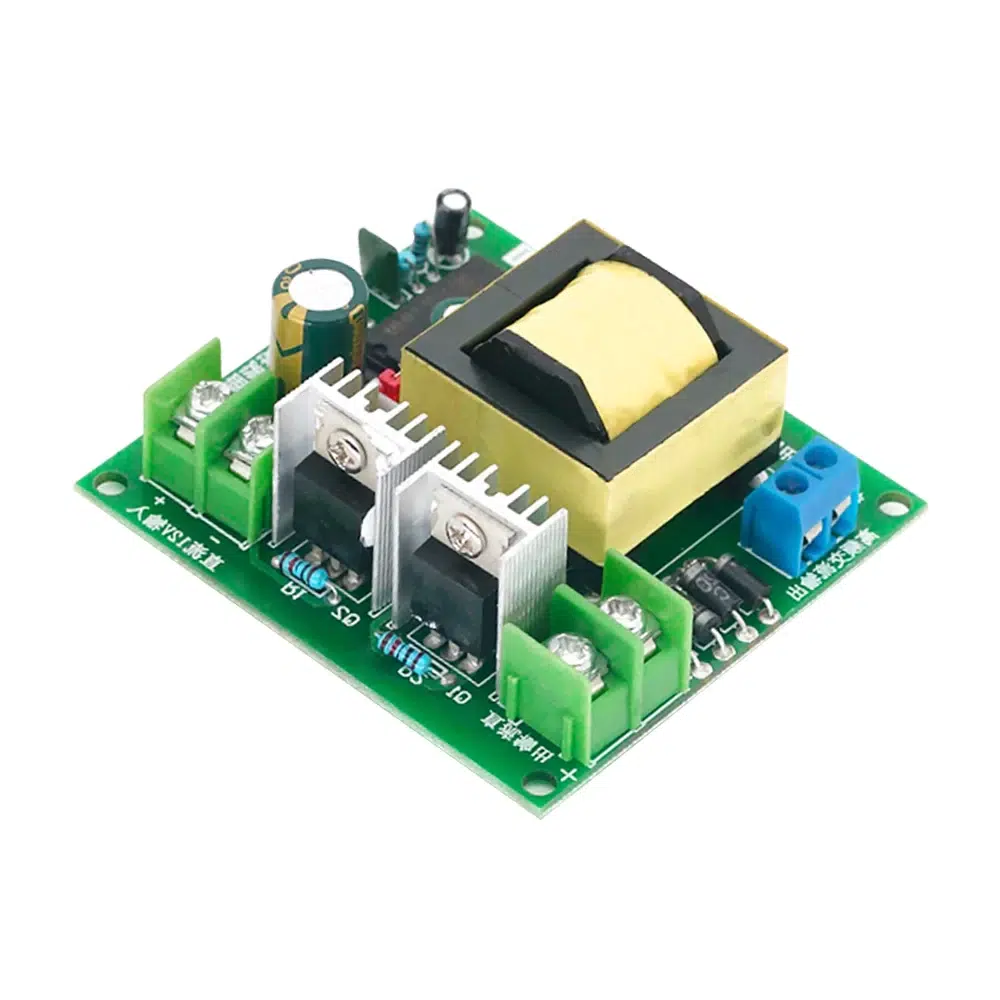

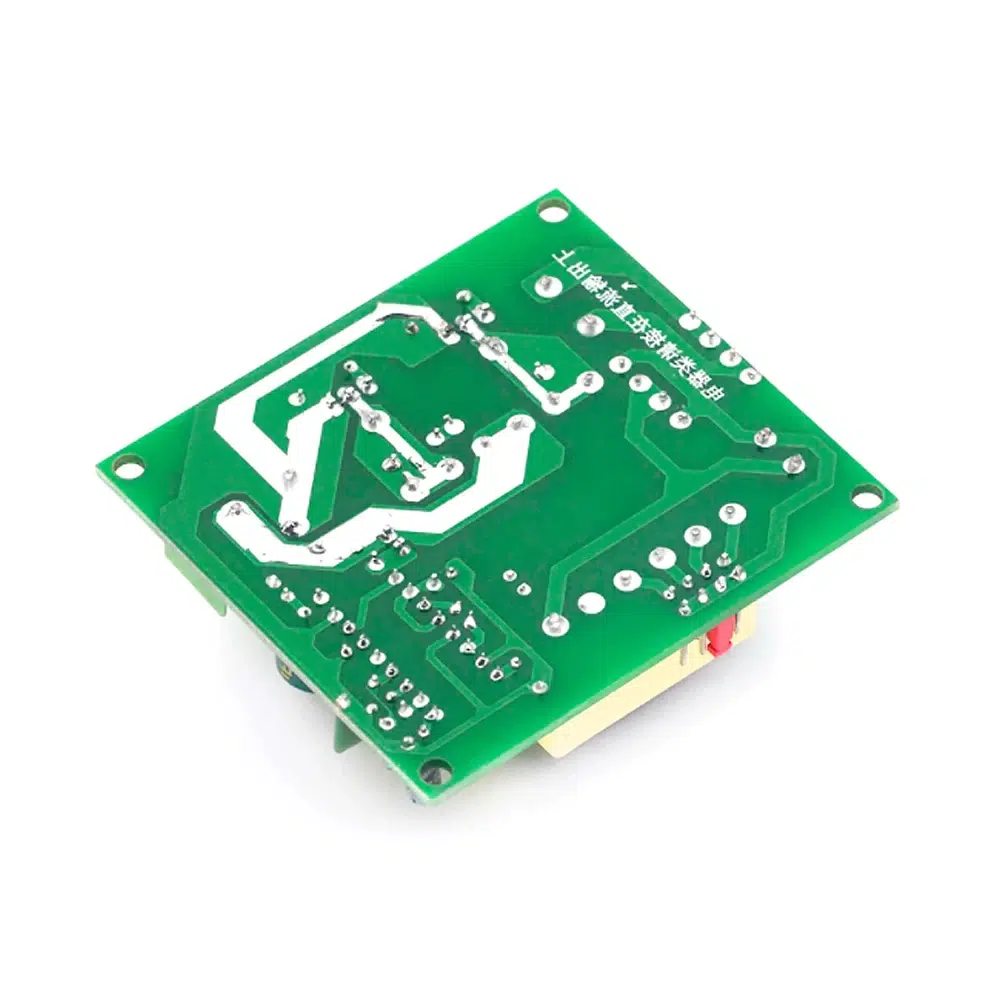

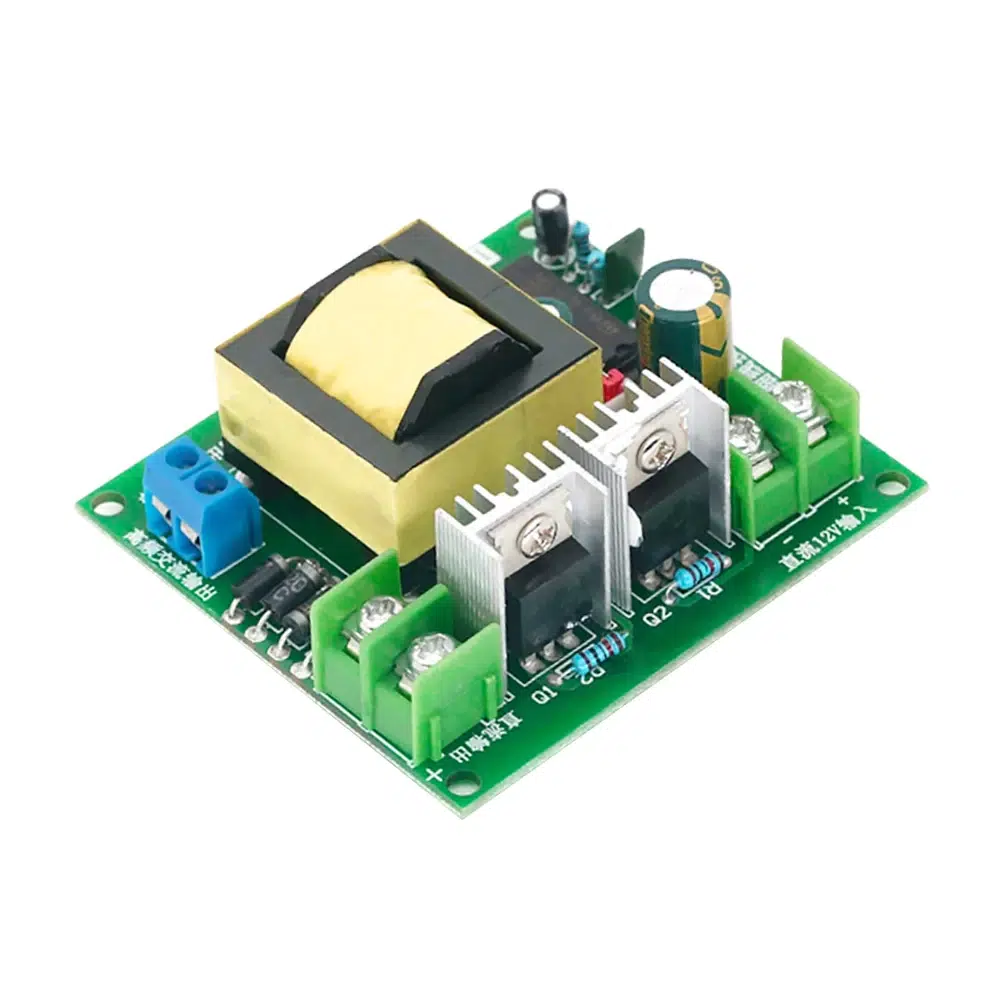

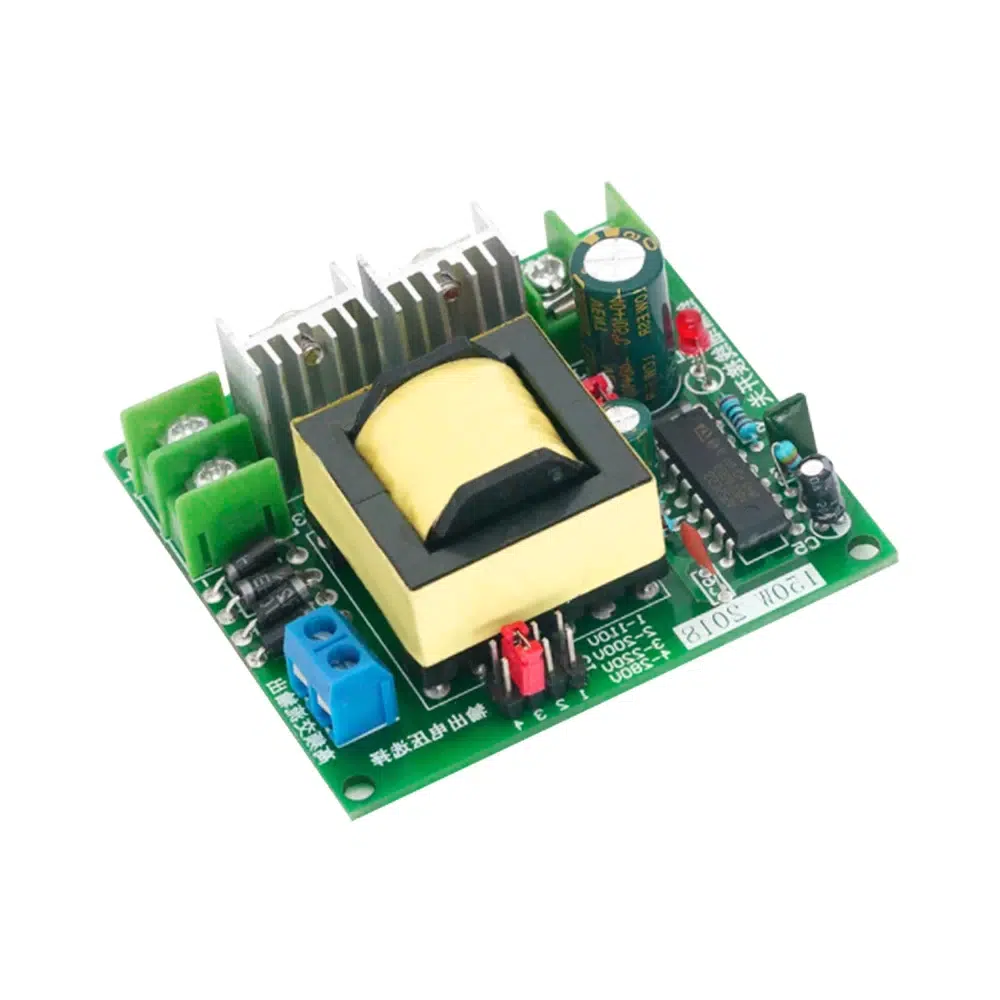

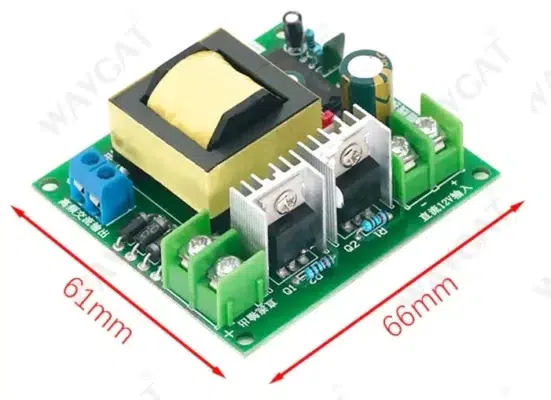

Módulo Inversor DC-AC 150W Booster 12V a 110V/200V/220V/280V

Este módulo es un inversor DC-AC que toma un voltaje de entrada de 12V DC y lo convierte en un voltaje de salida de CA (corriente alterna) más alto, con opciones de salida de 110V, 200V, 220V o 280V. Utiliza un chip controlador como el SG3525 para generar una onda cuadrada de alta frecuencia que, a través de transformadores y otros componentes, eleva el voltaje y lo modifica para simular una onda de CA. Es importante notar que la salida es una onda cuadrada modificada, no una onda sinusoidal pura.

Significa que la salida de CA generada no es una onda sinusoidal suave como la de la red eléctrica doméstica. En su lugar, es una onda cuadrada que cambia de polaridad rápidamente. Esto es adecuado para cargas resistivas (como bombillas incandescentes o calentadores) y algunos motores pequeños. No es recomendable para la mayoría de los aparatos electrónicos sensibles (computadoras, televisores, fuentes de alimentación conmutadas) ni para motores AC con transformadores de núcleo de silicio, ya que la onda cuadrada puede dañarlos o hacerlos funcionar incorrectamente.

El módulo tiene una potencia de salida máxima de 150 Watts (W). Para evitar sobrecargas, debes asegurarte de que la suma de la potencia de los dispositivos que conectes no exceda este límite. Si planeas usar cargas que consumen más de 100W, se recomienda añadir disipación de calor externa al módulo, ya que el chip SG3525 y otros componentes pueden calentarse significativamente bajo carga pesada.

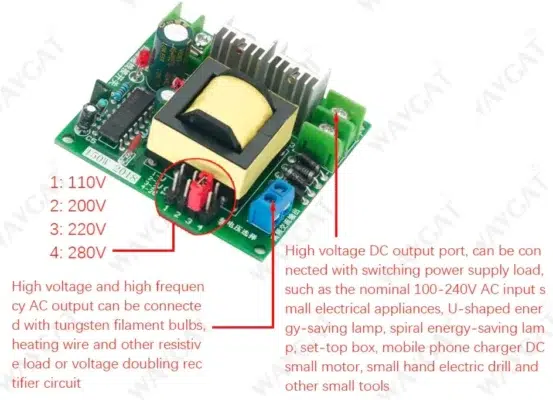

La entrada de 12V DC se conecta a los terminales designados para la alimentación. La salida de alto voltaje de CA se presenta en varios pares de terminales (marcados como Salida 1, 2, 3, 4). Estos terminales están diseñados para conectar cargas resistivas o circuitos rectificadores. Es crucial respetar la polaridad al conectar la entrada de 12V DC y tener extremo cuidado al trabajar con los voltajes de salida de alto voltaje, ya que son peligrosos.

Puedes conectar cargas que funcionen con onda cuadrada o que sean puramente resistivas:

• Bombillas incandescentes
• Cables calefactores
• Cargas resistivas en general
• Pequeños motores DC (con precaución, ya que la onda cuadrada puede afectar su rendimiento y durabilidad).
• Circuitos rectificadores duplicadores de voltaje

Debes evitar conectar:

• Aparatos electrónicos sensibles: Computadoras, cargadores de celular, fuentes conmutadas, televisores.
• Motores AC: Especialmente aquellos con transformadores de núcleo de silicio.
• Cargas inductivas complejas que no estén diseñadas para onda cuadrada.

La descripción indica explícitamente que «No posee protección, debe agregarse externamente». Esto es muy importante. Significa que si conectas una carga que excede la capacidad del módulo, o si ocurre un cortocircuito, el módulo puede dañarse o incluso quemarse sin protección. Debes implementar tus propias medidas de seguridad, como fusibles o disyuntores, en la entrada de 12V y/o en la salida de alto voltaje.
