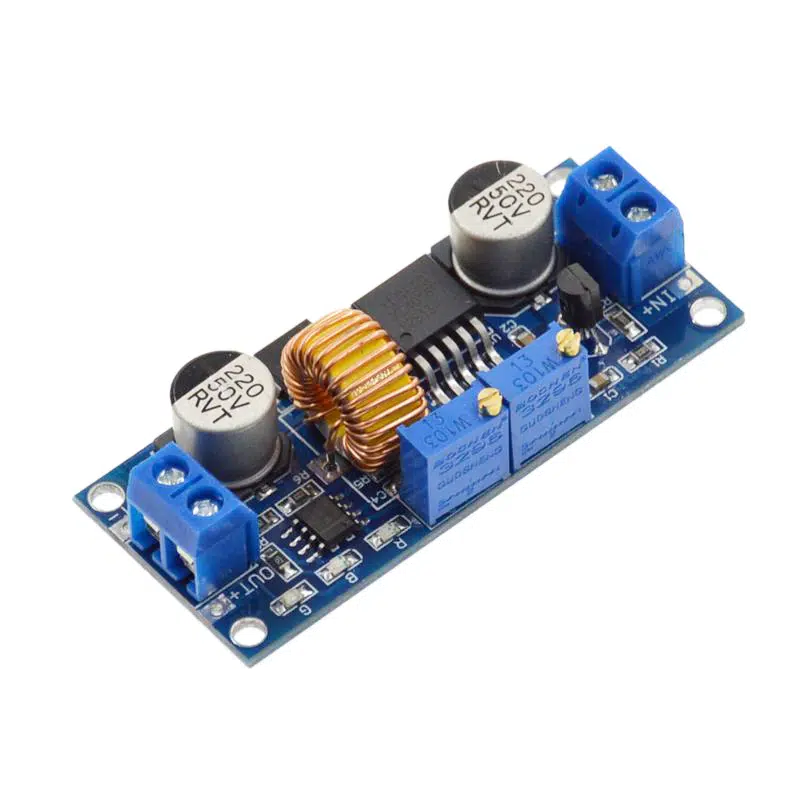

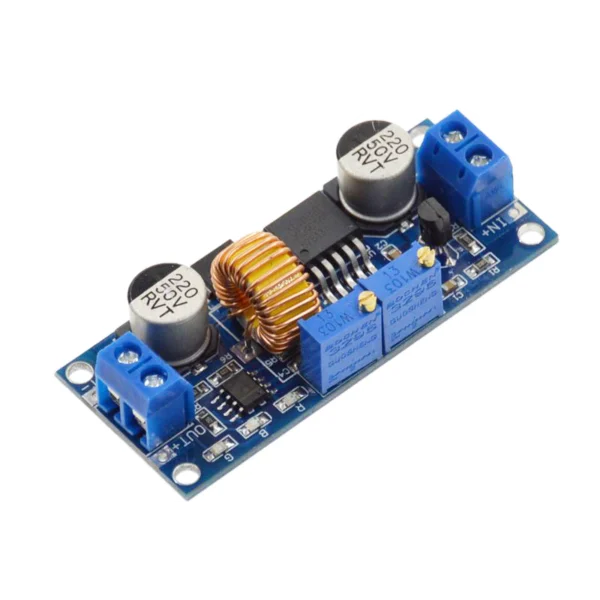

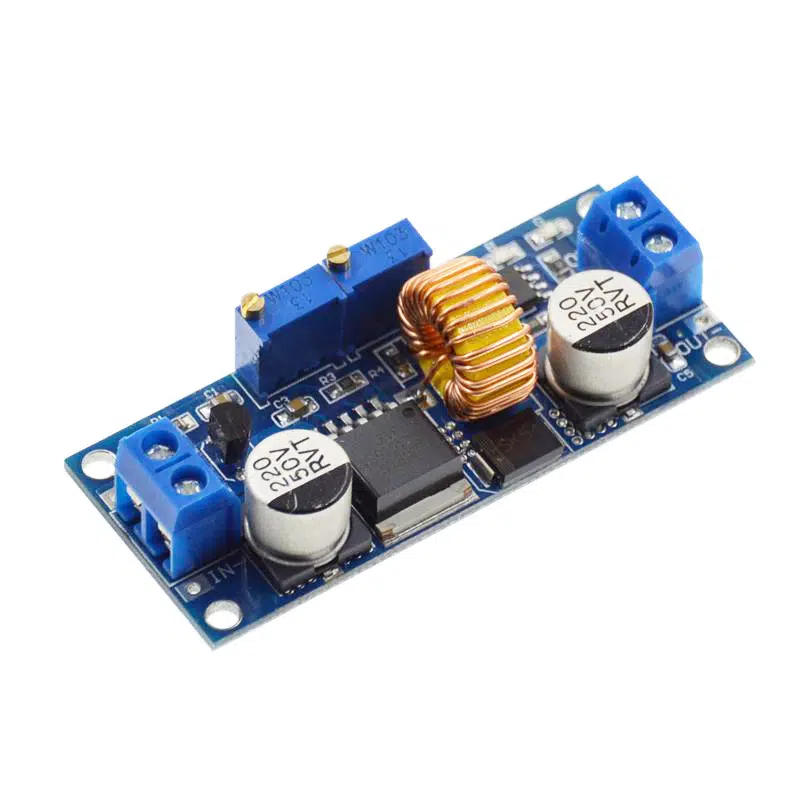

Módulo multifunción XL4015: Protección sobrecorriente, Cargador batería, Conductor corriente LED

Especificaciones Técnicas

• Rango voltaje entrada: 6-38V DC.
• Rango voltaje salida: 1.25-36V DC regulable.
• Salida corriente: 0-5A.
• Salida de potencia: 75W (alta eficiencia, hasta 96%).
• Función de apagado térmico: Sí.
• Función de apagado límite de corriente: Sí.
• Proteción contra cortocircuito: S+i.
• Tamaño: 61.7×26.2x15mm.
• Peso: 20g.

Aplicaciones

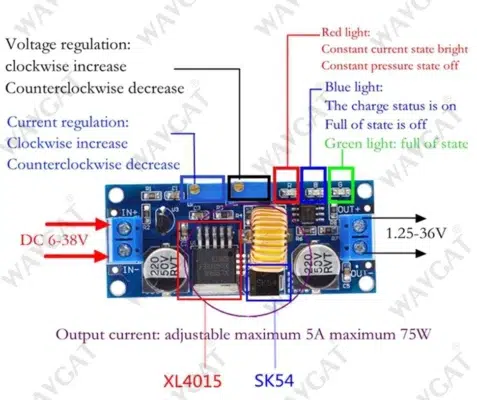

• Como protección sobrecorriente step-down:

1. Ajusta el potenciómetro de voltaje, de modo que la salida alcance el voltaje esperado.
2. Usa un multímetro para medir la salida cortocircuitada de corriente con 10A, mientras lo regulas con el potenciómetro de corriente, de manera que la salida de corriente alcance un valor predeterminada de protección sobrecorriente (Por ejemplo, si el mutímetro marca 4A, entonces puedes usar el módulo hasta 4A).
3. Conecte a la carga.

• Como cargador de batería:

1. Asgúrate de que necesitas cargar el voltaje flotante de la batería y de corriente (Si los parámetros de litio son 3.7V/2200mAh, entonces el voltaje flotante es 4.3V, la corriente máxima de carga sería 2200mA).
2. Bajo condiciones de no-carga, ajuste el potenciómetro de voltaje para que la salida de voltaje alcance el voltaje flotante.
3. Usa un multímetro para medir la salida de corriente cortocicuitada con 10A, mientras regulas con el potenciómetro de corriente, de manera de llegar al valor de carga predeterminado.

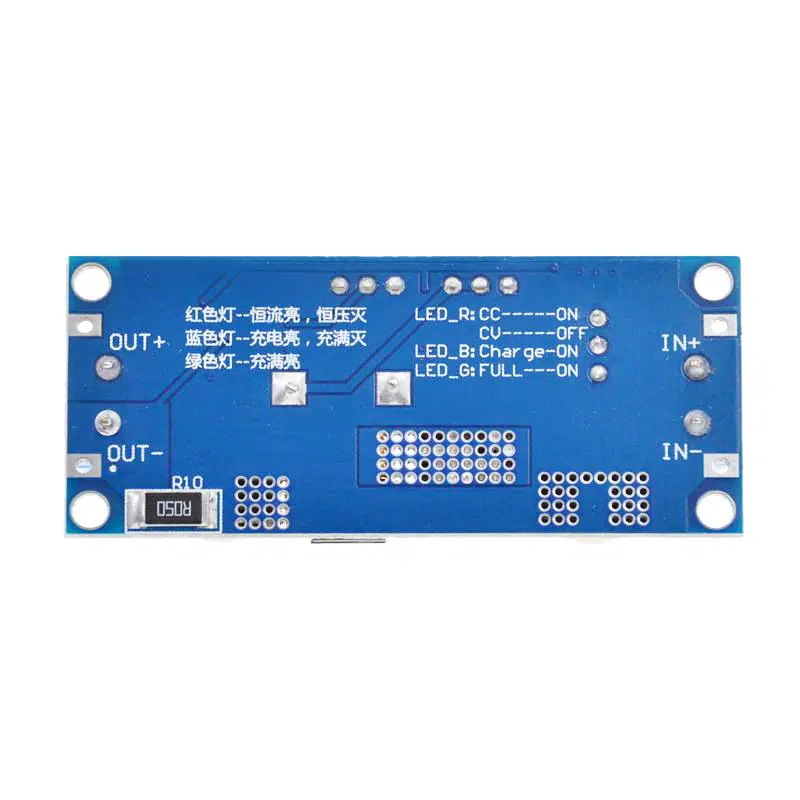

4. El indicador está configurado para que una vez quede menos del 10% por cargar, se active el led verde indicando que está lleno.

• Como conductor constante de corriente a LED:

1. Ajusta el potenciómetro de voltaje para que la salida de voltaje alcance el valor que buscas.
2. Usa un multímetro para medir la salida de corriente cortocicuitada con 10A, mientras regulas con el potenciómetro de corriente, de manera de llegar al valor operativo de carga del LED.
3. Conecta el led.
