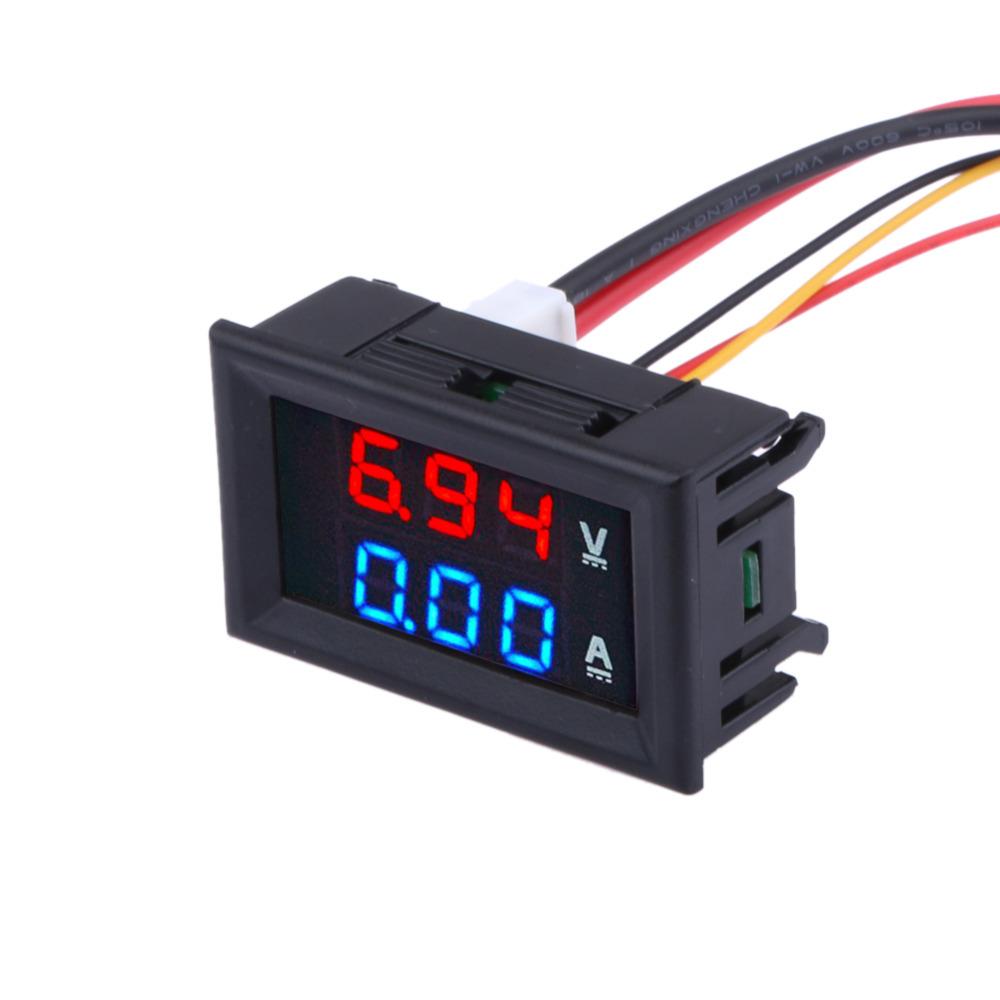

Voltimetro digital 0-100V



Información

¿Qué es?

El Voltímetro Digital 0-100V es un dispositivo de medición electrónica que permite visualizar el voltaje de una fuente de corriente continua (DC) en un rango de 0 a 100V. Su pantalla LED facilita la lectura de los valores en tiempo real, proporcionando una solución rápida y precisa para monitorear sistemas eléctricos.

¿Para qué sirve?

• Monitoreo de baterías y fuentes de alimentación.
• Control de sistemas electrónicos y eléctricos.
• Medición de voltaje en vehículos, paneles solares y circuitos eléctricos.

¿Dónde se usa?

• Hogar: Monitoreo de baterías en sistemas solares o circuitos caseros.
• Industria: Verificación de voltajes en equipos electrónicos y máquinas industriales.
• Automotriz: Comprobación del voltaje en baterías y alternadores de vehículos.
• Proyectos de electrónica: Ideal para prototipos y sistemas de medición en microcontroladores.

¿Con qué se puede usar?

• Fuentes de alimentación DC de hasta 100V.
• Baterías de litio, plomo-ácido y sistemas solares.
• Circuitos eléctricos de vehículos y motocicletas.
• Microcontroladores y sistemas de automatización.

Características

• Pantalla LED de alta visibilidad.
• Bajo consumo de energía.
• Fácil conexión con solo dos cables.
• Compatible con voltajes de 0 a 100V DC.
• Respuesta rápida en la medición.

Especificaciones

Especificación	Detalles
Rango de medición	0V – 100V DC
Precisión	±1%
Voltaje de alimentación	3.5V – 30V DC (según modelo)
Consumo de corriente	<20mA
Tipo de pantalla	LED de 3 dígitos
Colores de pantalla	Rojo, azul o verde
Frecuencia de actualización	Aproximadamente 500 ms
Temperatura de trabajo	-10°C a 60°C
Dimensiones	48mm x 29mm x 22mm

Documentación

Dimensiones

Información Adicional

Funcionamiento:
El voltímetro digital mide el voltaje de entrada y lo muestra en su pantalla LED en tiempo real. Dependiendo del modelo, algunos requieren una fuente de alimentación independiente si el voltaje de medición es menor al mínimo requerido.

Tipos de instalación:

• Conexión de dos cables: Se conecta directamente a la fuente de voltaje a medir (puede consumir una pequeña corriente del circuito).
• Conexión de tres cables: Se usa cuando se requiere medir un voltaje más alto sin afectar la alimentación del voltímetro.

Aplicaciones avanzadas:

• Sistemas de energía renovable (paneles solares).
• Control de carga en baterías de vehículos y UPS.
• Supervisión de voltaje en sistemas de automatización

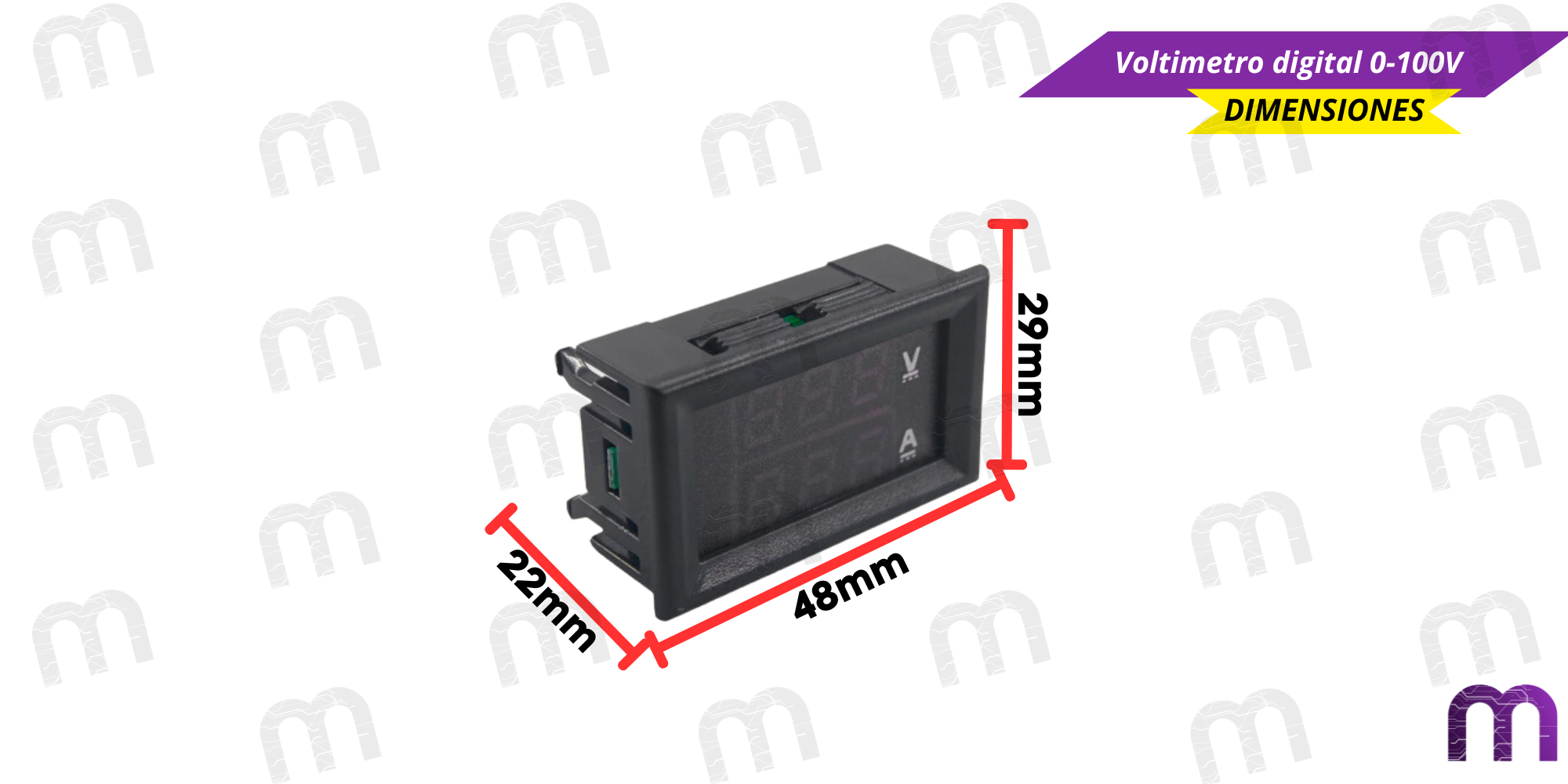

Dimensiones

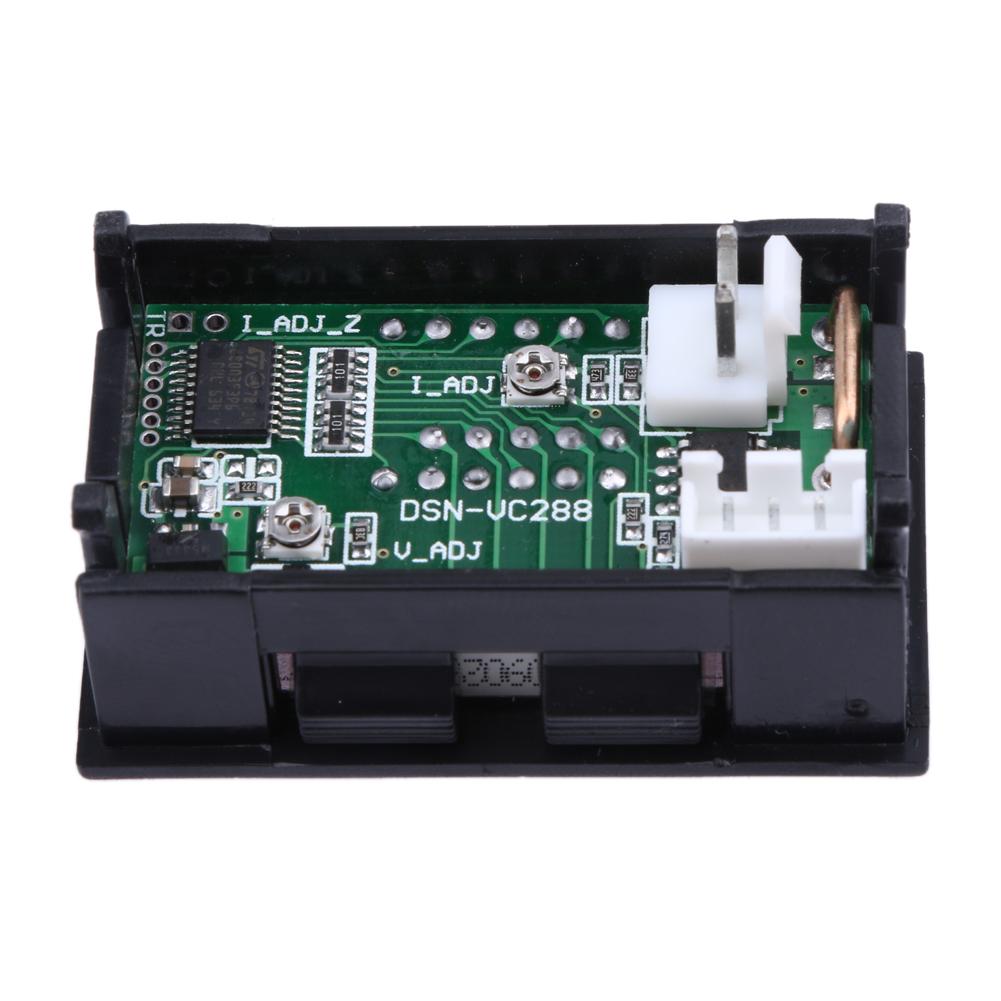

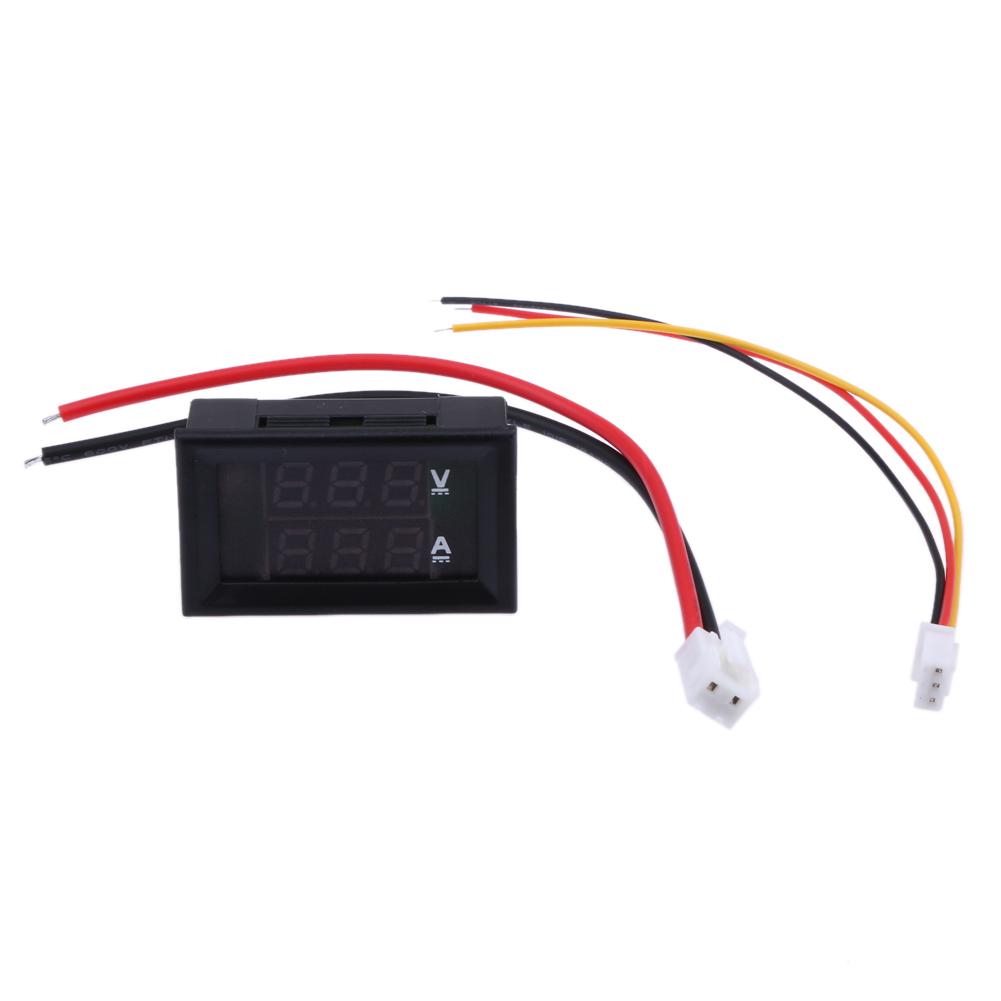

Conexión del Voltímetro 100V Amperímetro 10A DC Display Digital

El módulo se energiza a través de los cables delgados ROJO (+) y NEGRO (GND), los cuales requieren una alimentación de 4.5V a 30V DC para su correcto funcionamiento. El cable AMARILLO es el encargado de detectar el voltaje de la carga a medir y proporciona la lectura de voltaje en tiempo real.

Para la medición de corriente, el sistema cuenta con cables más gruesos ROJO y NEGRO, los cuales deben conectarse en serie con la carga. El cable NEGRO recibe la corriente desde la fuente de alimentación, mientras que el cable ROJO permite el paso de corriente hacia la carga, permitiendo así la medición precisa del consumo de corriente del sistema.

Dependiendo de la configuración del sistema eléctrico y la fuente de alimentación utilizada, la conexión del módulo puede realizarse de dos maneras diferentes:

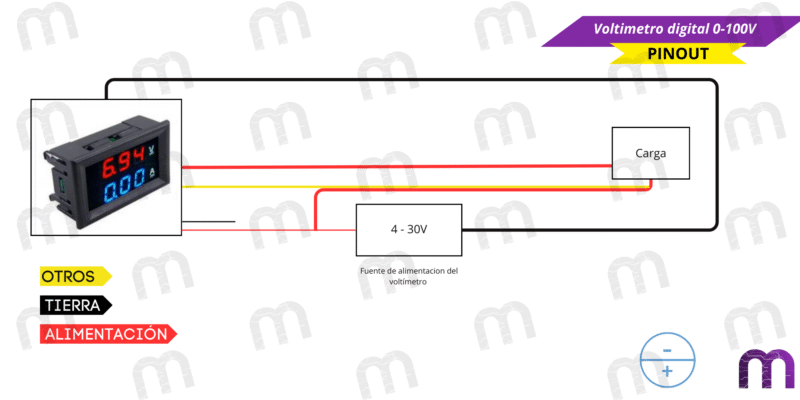

Conexión utilizando la misma fuente de alimentación para el voltímetro

Si el circuito a medir cuenta con una fuente de alimentación cuya salida se encuentra en el rango de 4V a 30V DC, el módulo puede ser alimentado directamente desde la misma fuente sin riesgo de dañarlo. Esta configuración es ideal para aplicaciones donde el voltaje del sistema se encuentra dentro del rango operativo del voltímetro.

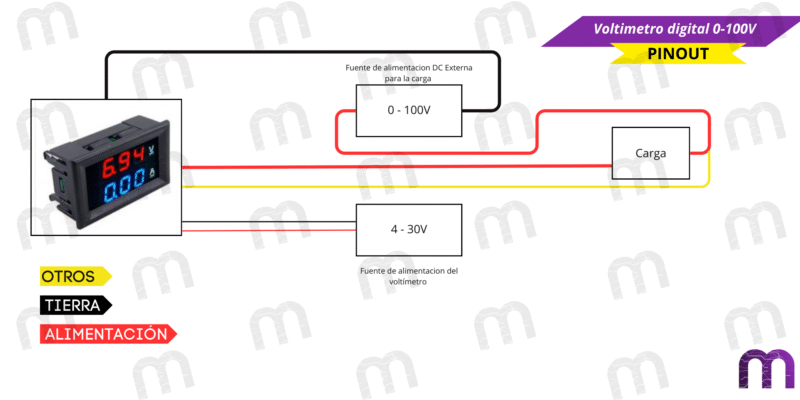

Conexión con fuente de alimentación externa para la carga

En sistemas donde el voltaje de la fuente principal supera los 30V y alcanza hasta 100V, es necesario emplear una fuente de alimentación externa para alimentar la parte lógica del voltímetro – amperímetro. Esta precaución evita daños en el módulo y garantiza un funcionamiento seguro. En este caso, la fuente externa debe proporcionar entre 4.5V y 30V DC, conectándose a los cables delgados ROJO (+) y NEGRO (GND) del módulo.

Este tipo de conexión es indispensable en circuitos de alta tensión, tales como sistemas de energía solar, bancos de baterías industriales o circuitos de distribución de potencia, donde el monitoreo del consumo energético es fundamental para un rendimiento óptimo del sistema.
