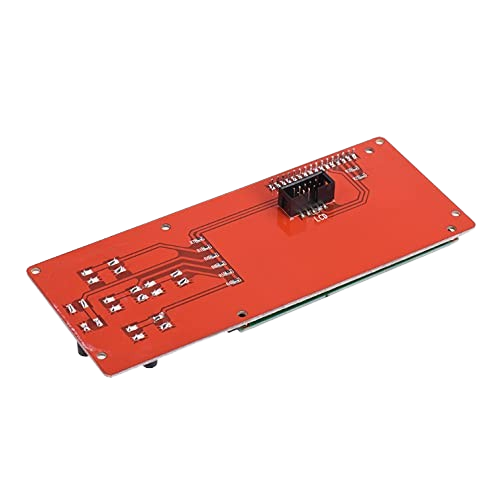

PANTALLA ANET LCD 2004

Información

Las pantallas OLED y TFT son tecnologías avanzadas de visualización utilizadas en una amplia gama de aplicaciones, desde dispositivos portátiles hasta sistemas de automatización. Ofrecen ventajas en términos de contraste, eficiencia energética y calidad de imagen.

El Módulo de Pantalla LCD con Controlador Inteligente de Placa es una solución compacta y eficiente para integrar pantallas LCD en proyectos electrónicos y dispositivos que requieren visualización de información. Este módulo cuenta con un controlador inteligente integrado que facilita la conexión, configuración y control de la pantalla, eliminando la necesidad de componentes adicionales o una programación compleja. Es ideal para ser utilizado en aplicaciones como estaciones meteorológicas, dispositivos de visualización de datos, sistemas de control, y más.

El controlador inteligente proporciona una interfaz sencilla para interactuar con la pantalla, lo que permite a los usuarios enviar datos o gráficos con facilidad, además de reducir la carga de trabajo en los microcontroladores. Gracias a su diseño optimizado, este módulo es perfecto para proyectos de Arduino, Raspberry Pi y otros sistemas embebidos. Además, su facilidad de integración y bajo consumo de energía lo convierten en una excelente opción para aplicaciones portátiles y dispositivos de bajo consumo.

Características Específicas del Producto:

1. Compatible con la impresora 3D Anet A8 y otros modelos con interfaz EXP1/EXP2.
2. Permite impresión sin PC mediante el lector de tarjetas SD integrado.
3. Pantalla LCD con cuatro líneas de información para facilitar la navegación.
4. Control mediante perilla giratoria y botón de selección.
5. Acceso rápido a ajustes como temperatura, velocidad de impresión y movimientos del eje.
6. Compatible con actualizaciones de firmware para mejorar la funcionalidad.

Especificaciones

Especificación	Detalle
Tipo de Pantalla	OLED / TFT / LCD 2004 (4 líneas de 20 caracteres)
Alimentación	3.3V – 5V
Voltaje de Operación	Dependiente del modelo
Resolución	128×64, 240×320, 16×2 caracteres, 20×4 caracteres
Controlador Integrado	SSD1306, ILI9341, ST7735, Controlador LCD programable
Tamaño de Pantalla	0.96″, 1.3″, 2.4″, 3.5″, 16×2 caracteres, 20×4 caracteres
Consumo de Energía	Bajo consumo
Compatibilidad	Arduino, ESP32, Raspberry Pi, Anet A8
Protocolo de Comunicación	SPI, I2C, Conector EXP1 y EXP2
Color	Monocromático / Color
Dimensiones	Varía según modelo
Control	Perilla giratoria y botón de selección
Lector de Tarjetas	Compatible con tarjetas SD estándar
Funciones	Inicio, pausa, ajuste de temperatura y navegación por el menú
Firmware Compatible	Marlin, Anet Original

Documentación

Dimensiones

PinOut

Información Adicional

PINOUT

DIMENSIONES

Teoría del Funcionamiento

Las pantallas OLED y TFT funcionan mediante la activación de píxeles individuales utilizando señales eléctricas controladas por un microcontrolador. La tecnología OLED no requiere retroiluminación, lo que permite colores más vivos y un menor consumo de energía, mientras que las pantallas TFT ofrecen resoluciones más altas y colores más ricos.



Enlaces Externos



Preguntas Frecuentes

¿Esta pantalla es compatible solo con la Anet A8 o puedo usarla en otra impresora 3D?

Aunque es un reemplazo directo y popular para la Anet A8, esta pantalla es un controlador estándar tipo «RepRapDiscount Smart Controller». Es compatible con la gran mayoría de placas base de 8 bits usadas en impresoras 3D caseras y de código abierto, como RAMPS 1.4, MKS Gen L, o la placa de la Creality Ender 3, siempre y cuando la placa disponga de los dos conectores de 10 pines etiquetados como EXP1 y EXP2. La clave de la compatibilidad reside en la configuración del firmware (Marlin).

¿Tengo que modificar el firmware de mi impresora para que la pantalla funcione?

Sí, en la mayoría de los casos es necesario activar la pantalla en el firmware. Si utilizas Marlin, el proceso es sencillo: debes editar el archivo Configuration.h con un editor de texto (como VSCode con PlatformIO). Busca la sección de pantallas LCD y descomenta (elimina las dos barras // del inicio) la línea que define el controlador. La línea que debes activar es: #define REPRAP_DISCOUNT_SMART_CONTROLLER. Después, solo tienes que compilar y subir el firmware actualizado a tu impresora.

Además de iniciar impresiones desde la SD, ¿qué otras funciones puedo controlar directamente desde la pantalla?

Este controlador te da autonomía casi total sobre tu impresora. A través de la perilla giratoria puedes acceder a un menú completo para:

• Precalentar el hotend y la cama caliente a temperaturas específicas para PLA, ABS, etc.
• Mover los ejes (X, Y, Z) de forma manual y realizar el «Auto Home» (llevar los ejes al origen).
• Ajustar parámetros en tiempo real durante una impresión, como la velocidad, el flujo de material y la temperatura (función «Tune»).
• Realizar la nivelación de la cama (manual o asistida).
• Cargar y descargar filamento.

Instalé la pantalla, se enciende la luz de fondo pero no muestra texto (o muestra cuadros negros). ¿Qué puede ser?

Este es el problema más común y casi siempre tiene una solución simple: los dos cables planos grises que van de la pantalla a la placa base están conectados al revés. Apaga la impresora, desconecta ambos cables de la pantalla (o de la placa), gíralos 180 grados y vuelve a conectarlos. En el 99% de los casos, esto resuelve el problema. Si el problema persiste, verifica que hayas activado la definición correcta en el firmware Marlin como se indica en la pregunta anterior.

¿Qué diferencia tiene esta pantalla LCD 2004 con una pantalla táctil o gráfica más moderna?

La principal diferencia es la simplicidad y la eficiencia. Esta pantalla de caracteres es extremadamente ligera en recursos, lo que la hace ideal para las placas base de 8 bits (como la de la Anet A8 o las primeras Ender 3) que no tienen la potencia de procesamiento para manejar interfaces gráficas complejas. Es una solución robusta, fiable y que no ralentiza el rendimiento de la impresora. Las pantallas táctiles ofrecen una interfaz más visual, pero requieren placas de 32 bits más potentes y una configuración de firmware más compleja.

¿Hay alguna precaución especial al conectar los cables EXP1 y EXP2?

Sí, la precaución más importante es asegurarse de que la impresora esté completamente apagada antes de conectar o desconectar los cables. Hacerlo con la impresora encendida podría causar un cortocircuito y dañar tanto la pantalla como la placa base de la impresora. Asegúrate de que los conectores hagan buen contacto y estén completamente insertados en sus respectivos puertos EXP1 y EXP2.
