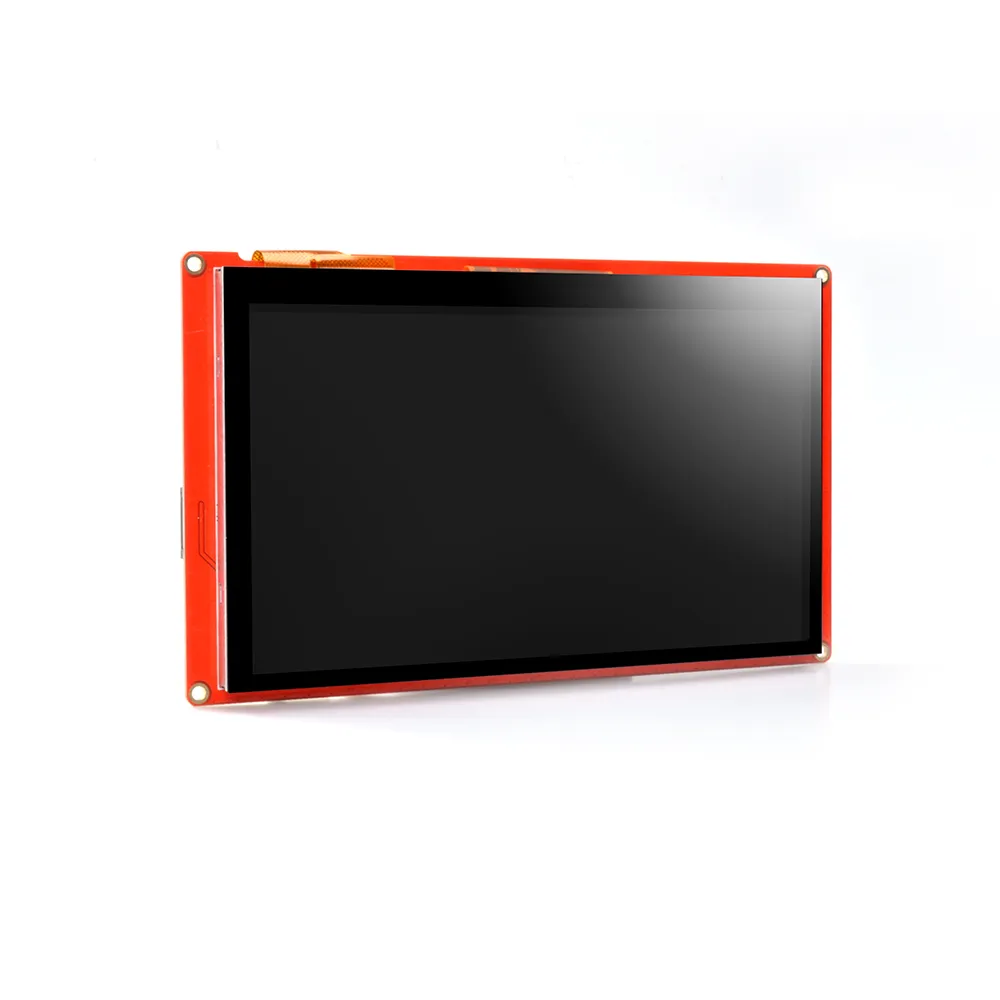

Pantalla Tactil NEXTION 7 plg

Pantalla Táctil NEXTION 7 plg.



Aplicaciones.

1. Sistemas de control de dispositivos: Nextion se puede utilizar para desarrollar interfaces de usuario para sistemas de control de dispositivos, como paneles de control para equipos electrónicos, sistemas de domótica o controladores industriales.
2. Pantallas interactivas para proyectos de bricolaje: Los aficionados y los fabricantes pueden utilizar Nextion para crear pantallas interactivas para proyectos de bricolaje, como estaciones meteorológicas, sistemas de monitoreo de energía, relojes inteligentes, etc.
3. Interfaces de usuario para proyectos de automatización del hogar: Nextion puede ser utilizado para crear interfaces de usuario intuitivas y personalizables para proyectos de automatización del hogar, permitiendo a los usuarios controlar y monitorear diversos dispositivos y sistemas en el hogar.
4. Sistemas de control de vehículos: Nextion se puede integrar en sistemas de control de vehículos para proporcionar interfaces de usuario para controlar sistemas de entretenimiento, sistemas de navegación, sistemas de seguridad, etc.
5. Aplicaciones médicas y de salud: Nextion se puede utilizar en aplicaciones médicas y de salud para desarrollar interfaces de usuario para dispositivos médicos, monitores de salud personal, sistemas de gestión de pacientes, etc.
6. Sistemas de información y entretenimiento: Nextion se puede utilizar en sistemas de información y entretenimiento, como quioscos interactivos, exhibidores de publicidad digital, sistemas de navegación en vehículos, etc.

Características.

---

Especificaciones:

Especificaciones	Descripción
Color	65K colores (65536 colores) – 16 bits 565, 5R-6G-5B

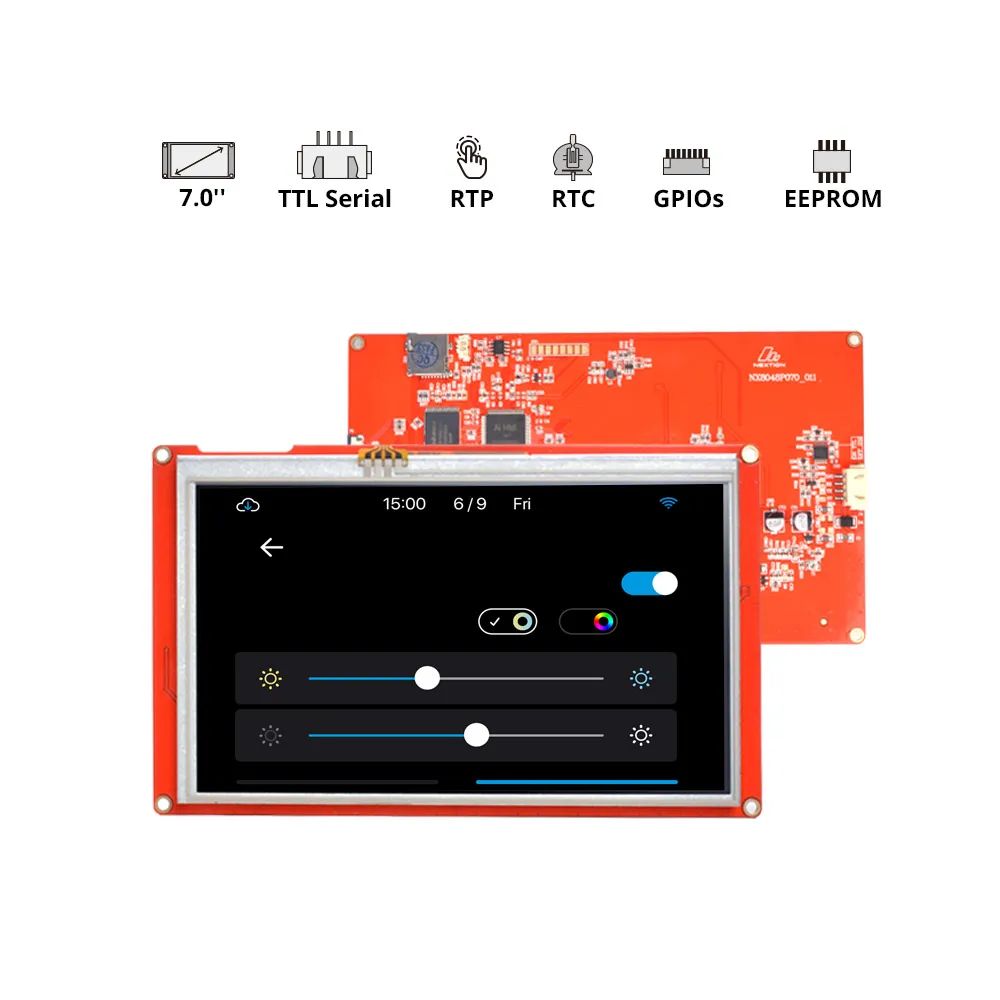

Tamaño del diseño	181mm(L)×108mm(W)×9.3mm(H) – NX8048P070-011R
Área visual (V.A.)	164.90mm(L)×100.00mm(W)
Área activa (A.A.)	154.08mm(L)×85.92mm(W)
Resolución	800×480 píxeles – También se puede configurar como 480×800
Tipo de pantalla táctil	Resistiva
Toques	Más de 1 millón
Iluminación trasera	LED
Vida útil de la iluminación trasera (promedio)	Más de 30,000 horas
Brillo	300 nits – De 0% a 100%, el intervalo de ajuste es del 1%
Peso	265g

---

Características Electrónicas:

Características Electrónicas	Condiciones de Prueba	Mínimo	Típico	Máximo	Unidad
Tensión de Operación		4.75	5	6.5	V
Corriente de Operación	VCC=+5V, Brillo al 100%	–	430	–	mA
Modo de Suspensión (SLEEP)		–	170	–	mA

---

Recomendación de suministro de energía: 5V, 1.0A, DC

Entorno de Trabajo y Parámetros de Fiabilidad:

Entorno de Trabajo y Parámetros de Fiabilidad	Condiciones de Prueba	Mínimo	Típico	Máximo	Unidad
Temperatura de Trabajo	5V, Humedad 60%	-20	25	70	°C
Temperatura de Almacenamiento		-30	25	85	°C
Humedad de Trabajo	25°C	10%	60%	90%	RH

---

Rendimiento de las Interfaces

Rendimiento de las Interfaces	Condiciones de Prueba	Mínimo	Típico	Máximo	Unidad
Baudrate del Puerto Serial	Estándar	2400	9600	921600	bps
Voltaje Alto de Salida (TXD)	IOH=1mA	3.0	5.0	Vin	V
Voltaje Bajo de Salida (TXD)	IOL=-1mA		0.1	0.2	V
Voltaje Alto de Entrada (RXD)		3.0	5.0	Vin	V
Voltaje Bajo de Entrada (RXD)		-0.7	0.0	1.3	V
Modo del Puerto Serial	TTL 3.3V/5.0V	–
Puerto Serial	4 Pines 2.54mm	–
Interfaz USB	NO	–
Zócalo para tarjeta SD	Sí (formato FAT32), admite tarjetas Micro SD de hasta 32G	–
IO Extendido	8 GPIO extendidos digitales	–
RTC	RTC integrado compatible (Tipo de batería: CR1220)	–

Vin: el voltaje de entrada de la fuente de alimentación

---

Características de Memoria

Características de Memoria	Condiciones de Prueba	Mínimo	Típico	Máximo	Unidad
Memoria FLASH	Almacena fuentes e imágenes		120		MB
Almacenamiento de Usuario	EEPROM		1024		BYTE
Memoria RAM	Almacena variables		512		KB
Búfer de Instrucciones			4096		BYTE

---

Características de Audio

Características de Audio	Parámetro	Mínimo	Típico	Máximo	Unidad
Altavoz	Potencia	0.5	–	1.5	W
Tipo de Conector de Audio	1.25T-2-2A (carcasa de 2 pines con paso de 1.25 mm)	–



Complementos.

Medidas

Nextion Editor

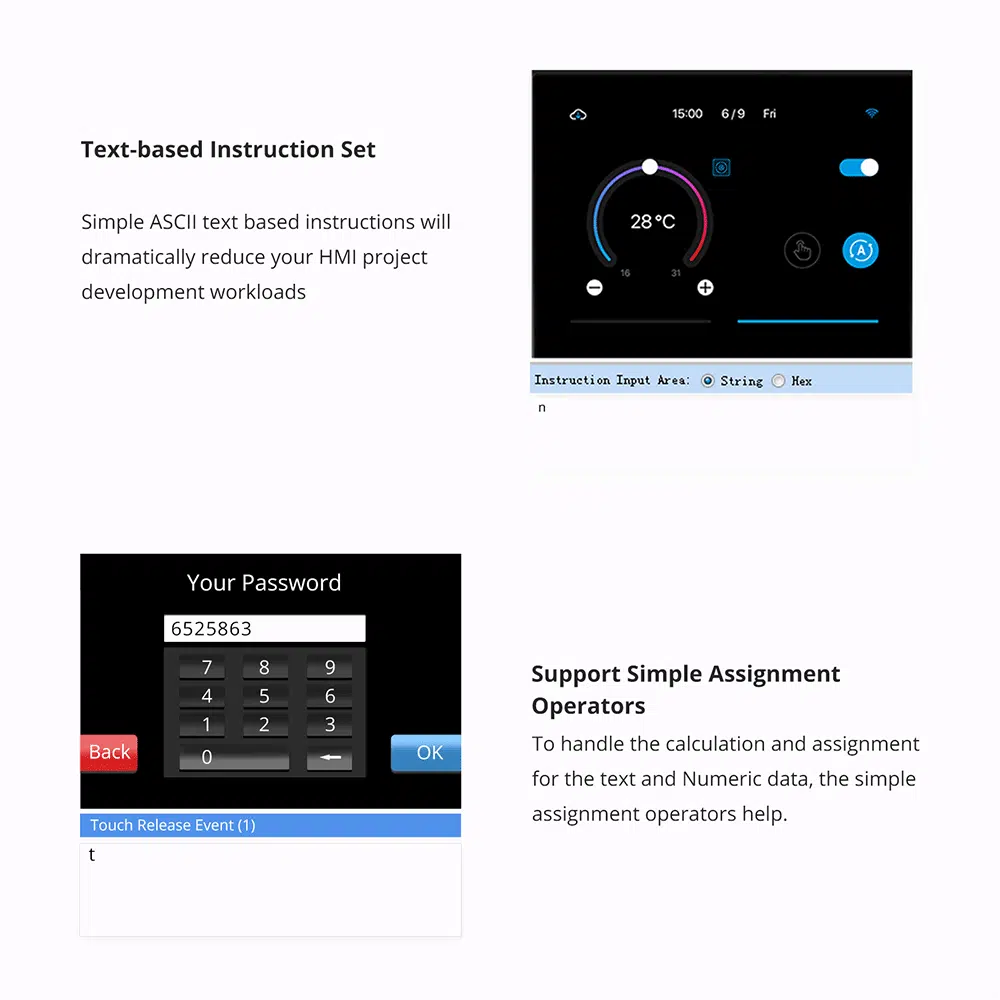

The Nextion Instruction Set
