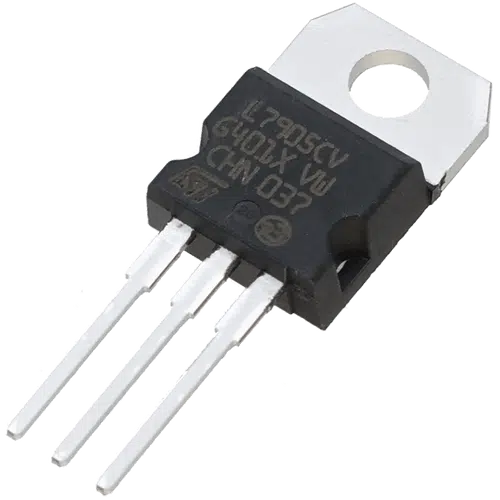

Regulador De Voltaje 7905
$ 390 IVA incluido
Los reguladores 7905 pueden ser usados para suministrar salidas desde 1,2 V hasta 5 V.
✅ Boleta y factura
- 🚚 Ver política de despachos debajo de la descripción
Hay existencias
📃 ¿Necesitas una Cotizacion? ¿Comprar para universidades, mercado publico o compra ágil? ¡Contáctanos!.
Descripción
Especificaciones técnicas:
- Voltaje de salida: -5 V
- Tolerancia de salida 2%
- Corriente de salida max: 1 A
- Voltaje de entrada max: -35 V
- Voltaje dropout típico: 1.3 V
- Organización de pines diferente a la serie de voltaje positivo 78XX
- Protección contra sobrecarga térmica
- Protección contra cortocircuito
- Encapsulado TO-220
Preguntas Frecuentes
¿Qué es un Regulador de Voltaje 7905 y cuál es su función principal?
El Regulador de Voltaje 7905 es un circuito integrado lineal que proporciona una salida de voltaje negativo fijo de -5V. Su función principal es estabilizar un voltaje de entrada, que puede ser más alto y fluctuante, a un nivel de salida constante y preciso de -5V, protegiendo los circuitos sensibles de sobretensiones o caídas de voltaje.
¿Cuáles son las especificaciones técnicas clave del Regulador de Voltaje 7905?
Este regulador ofrece una tolerancia de salida del 2%, una corriente de salida máxima de 1A, y un voltaje de entrada máximo de -35V. Tiene una protección contra sobrecarga térmica y cortocircuito, y utiliza un encapsulado TO-220, común para componentes de potencia.
¿Cómo se diferencia la organización de pines del 7905 de los reguladores de voltaje positivo como la serie 78XX?
La organización de pines del 7905 es diferente a la de los reguladores de voltaje positivo (serie 78XX). Es importante consultar el diagrama de pines específico del 7905 para asegurar una correcta conexión, especialmente con respecto a las entradas y salidas de voltaje.
¿En qué tipo de circuitos o aplicaciones se suele utilizar un regulador de voltaje negativo como el 7905?
Se utiliza en aplicaciones que requieren una fuente de voltaje negativo estable, como en etapas de alimentación para amplificadores operacionales, circuitos de polarización, o sistemas que emplean fuentes de alimentación duales (positiva y negativa). También puede ser útil para suministrar voltajes específicos en fuentes de alimentación reguladas.
¿Cuál es el voltaje de dropout típico del Regulador de Voltaje 7905 y qué implicaciones tiene?
El voltaje de dropout típico es de 1.3V. Esto significa que la diferencia entre el voltaje de entrada y el voltaje de salida debe ser de al menos 1.3V para que el regulador funcione correctamente. Es una consideración importante al diseñar el circuito de alimentación para asegurar que el voltaje de entrada sea siempre suficientemente superior al de salida.
